1.仪器开箱和存放

（1）开箱。轻轻地放下箱子，让其盖朝上，打开箱子的锁栓，开箱盖，取出仪器。

（2）存放。盖好望远镜镜盖，使照准部的垂直制动手轮和基座的水准器朝上，将仪器平卧（望远镜物镜端朝下）放入箱中，轻轻旋紧垂直制动手轮，盖好箱盖，并关上锁栓。

2.安置仪器

将仪器安装在三角架上，精确整平和对中，以保证测量成果的精度（应使用专用的中心连接螺旋的三角架）。

（1）架设三角架

1）首先将三角架打开，使三角架的三腿近似等距，并使顶面近似水平，拧紧三个固定螺旋。

2）使三角架的中心与测点近似位于同一铅垂线上。

3）踏紧三角架使之牢固地支撑于地面上。

（2）将仪器安置到三角架上。将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开中心连接螺旋，在架头上轻移仪器，直到锤球对准测站点标志的中心，然后轻轻拧紧连接螺旋。

（3）利用圆水准器粗平仪器

1）如图14-7所示，旋转两个脚螺旋A、B，使圆水准器气泡移到与上述两个脚螺旋中心连线相垂直的一条直线上。

2）如图14-8所示，旋转脚螺旋C，使圆水准气泡居中。

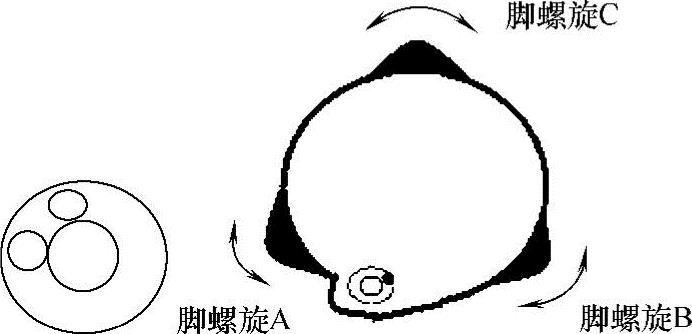

图14-7 圆水准器气泡整平（1）

图14-8 圆水准器气泡整平（2）

（4）利用管水准器精平仪器

1）如图14-9所示，松开水平制动螺旋、转动仪器使管水准器平行于某一对脚螺旋A、B的连线，再旋转脚螺旋A、B，使管水准器气泡居中。

2）如图14-10所示，将仪器绕竖轴旋转90°，再旋转另一个脚螺旋C，使管水准器气泡居中。

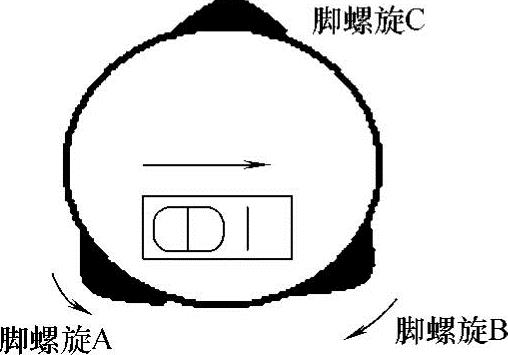

图14-9 管水准器气泡整平（1）

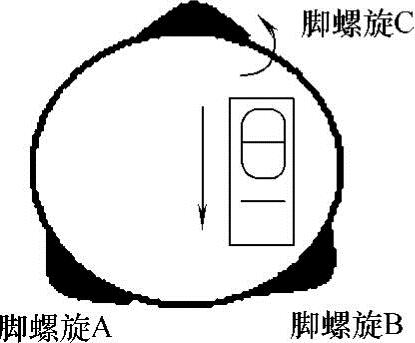

图14-10 管水准器气泡整平（2）

3）再次将仪器旋转90°，重复步骤1）、2），直到四个位置上气泡居中为止。

（5）利用光学对中器对中。如图14-11所示，根据观测者的视力调节光学对中器望远镜的目镜，松开中心连接螺旋、轻移仪器，将光学对中器的中心标志对准测站，然后拧紧连接螺旋。在轻移仪器时不要让仪器在架头上有转动，以尽可能减少气泡的偏移。

（6）最后精平仪器。按第（4）步精确整平仪器，直到仪器旋转到任何位置时，管水准器气泡始终居中为止。

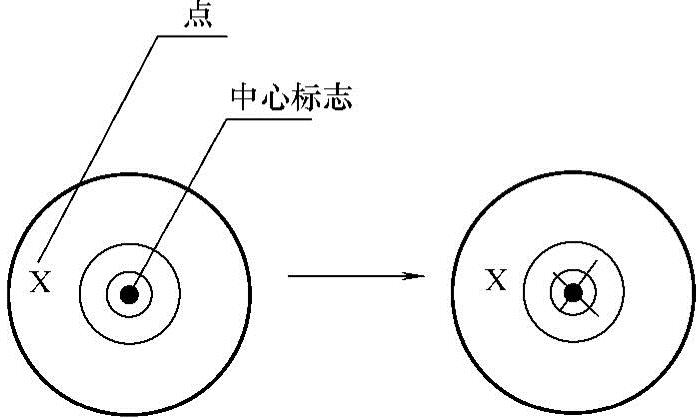

图14-11 对中

3.电池电量信息

3：90%～100% 电量充足，可操作使用。

2：50%～90% 刚出现此信息时，电池尚可使用1h左右；若不清楚已消耗的时间，应准备好备用的电池或充电后再使用。

1：10%～50%电量已经不多，尽快结束操作，更换电池并充电。

0：0～10%此时到缺电关机大约可持续几分钟，电池已无电应立即更换电池并充电。

4.反射棱镜

全站仪在进行距离测量等作业时，需在目标处放置反射棱镜。反射棱镜有单（三）棱镜组，可通过基座连接器将棱镜组与基座连接，再安置到三角架上，也可直接安置在对中杆上。棱镜组由用户根据作业需要自行配置。

南方测绘仪器公司生产的棱镜组如图14-12所示。

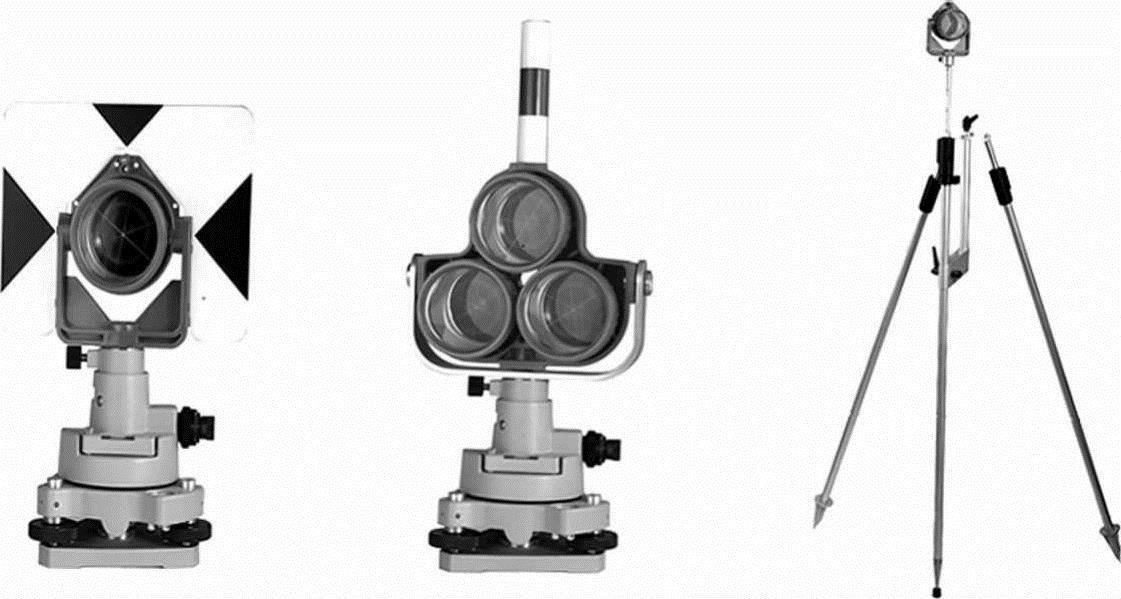

图14-12 反射棱镜

5.望远镜目镜调整和目标照准

（1）将望远镜对准明亮地方，旋转目镜筒，调焦看清十字丝（先朝自己方向旋转目镜筒，再慢慢旋进调焦清楚十字丝）。

（2）利用粗瞄准器内的三角形标志的顶尖瞄准目标点，照准时眼睛与瞄准器之间应保持一定距离。

（3）利用望远镜调焦螺旋使目标成像清晰。

当眼睛在目镜端上下或左右移动发现有视差时，说明调焦或目镜屈光度未调好，这将影响观测的精度，应仔细调焦并调节目镜筒消除视差。
