1.工程概况

（1）建筑设计概况。×××人民广场拆迁安置房工程，占地面积7853m²，高层建筑，A栋地下2层，地上18层，共20层，地面高度53.2m。B栋地下1层，地上18层，地面度53.2m；总建筑面积45048.4m²，为钢筋框肢结构。A栋地貌较低，处于原河床内，地貌标高约185.5m，B栋和办公楼地貌条件较为平坦，处于多年的回填土上，防洪堤处于原河床西岸，设计改道处于东岸，全长81.6m。

（2）结构设计概况。该工程基础为钢筋混凝土人工挖孔桩柱基础，主体A、B为钢筋剪力墙和短肢剪力墙结构，办公楼采用钢筋混凝土框架结构。防洪堤工程处于渔洞镇鱼轻大桥下游河段，东岸防洪堤边线起点坐标X=49286.569、Y=58333.202，终点坐标X=49368.089、Y=58336.190，一共七段，总长81.6m。

2.施工测量基本要求

根据建设方提供的《测量技术报告》《工程测量规范》（GB 50026—2007）《钢筋混凝土施工及验收规范》《高层建筑设计及施工规程》，测绘出版社出版的《控制测量学》《建筑施工手册》制定本工程施工测量技术方案。

（1）建筑工程施工测量基本要求。该工程占地面积较大，本工程地理位置优越，建筑规模大，工程施工进度要求高，工程质量要求高，根据本工程的特点和《钢筋混凝土施工规范》《高层建筑施工规程》等相应规定，结合《工程测量规范》的相应规定制定本工程的工程施工测量基本要求。本工程采用整体控制分级布网的原则布设场区施工控制网、建筑物控制网作为建筑定位放线的施工控制，以下根据规范规定建筑允许偏差（建筑限差）作为起算数据推算施工控制网的精度指标。

1）建筑物定位限差与场区施工平面控制网精度要求根据规范规定，场区施工平面控制网的等级和精度是根据场区面积大小及工程重要性等因素并结合工程测量经验来确定，结合《高层建筑结构设计与施工规程》相应规定，本工程建筑定位允许偏差取2cm为宜，建筑物定位点位中误差为10mm，根据工程测量误差理论与误差分配要求可以推算出本工程场区控制网的精度为：测角中误差≤2″，边长相对中误差≤1/30000，控制点点位中误差≤10mm。

2）结构构件施工允许偏差与建筑物控制网精度。本工程主要结构形式为现浇钢筋混凝土框支剪力墙结构，混凝土结构施工中柱、剪力墙定位要求最高，其相对建筑轴线的允许偏差为±5mm，结合本工程实际情况以建筑屋主要轴线作为起算数据推算建筑物控制网的精度为：

控制线中误差≤1.8mm，测距相对中误差≤1.85/（8000×5）=1/9938（取用1/10000），测角中误差（取用20″）。高层建筑施工规程规定建筑物平面控制网主要轴线间距30～50m并组成封闭图形，其测距精度不低于1/10000，测角闭合精度不低于20″，证明本工程的建筑物控制网精度是符合本工程实际和规范规定，是科学合理的。

3）标高测设与高程控制网精度。高层建筑设计与施工规程规定层高允许偏差±5mm，全高允许偏差±30mm，以此作为起算数据推算高程测量允许偏差：层高允许偏差±3mm，全高允许偏差±20mm，场区高程控制网精度取用三等水准测量精度。

4）竖向投测与轴线竖向投测精度要求。本工程建筑高度52.5m，层间竖向允许偏差≤5mm，全高允许偏差≤H/1000，以此作为起算数据推算本工程轴线竖向投测精度为：层间竖向测量允许偏差≤3mm，全高允许偏差≤H/1000且≤20mm。

（2）施工测量仪器与工具（表11-2）

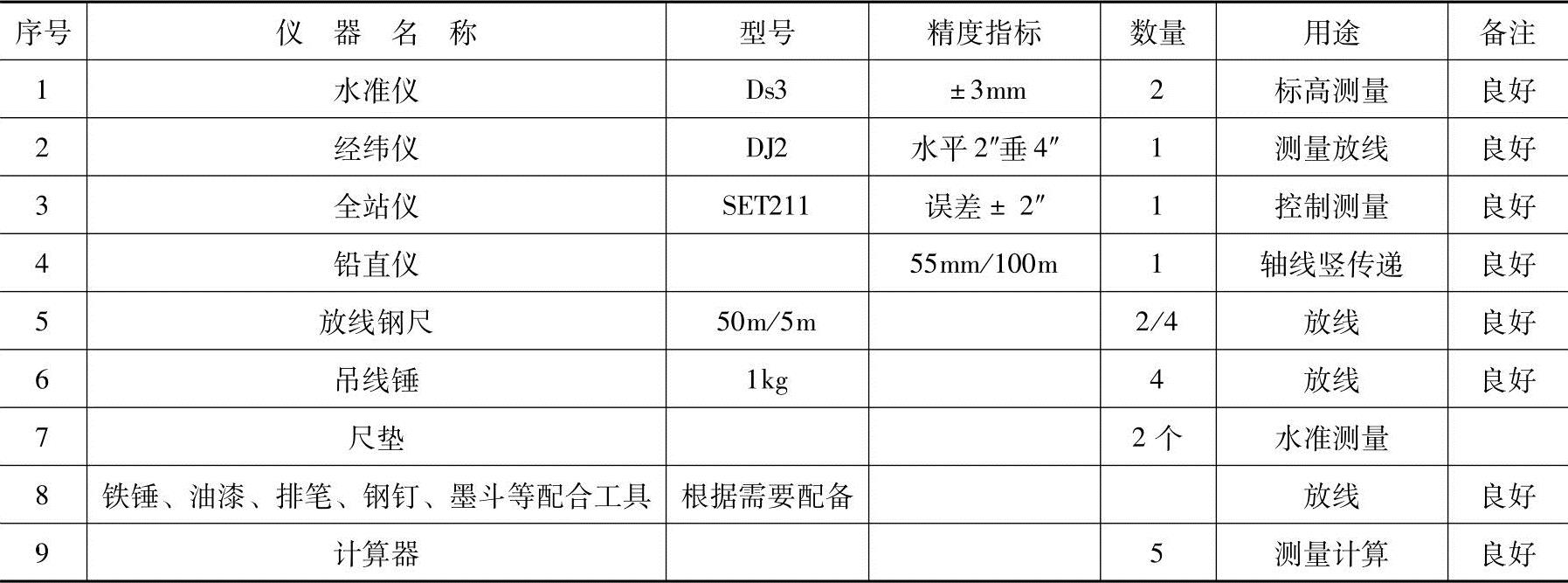

表11-2 施工测量仪器与工具

3.工程控制网与高程控制网设计与测量放线

（1）控制点和水准点的复核。本工程施工测量以甲方红线作为起算数据，在场区控制网布设前必须严格细致科学地进行校核（最弱边边长相对中误差不小于1/30000，测角中误差≤5″，控制点点位中误差≤10mm，水准测量往返测闭合差限值为±4N（N为水准测量测站数）。高程以建设方提供的水准点高程为基准。

（2）控制点向场地内引测—支导线。甲方提供的控制点均在施工现场外，因此必须建立场内施工控制网，根据施工现场平面布置图、建筑施工图、施工测量要求，设计施工现场控制网，根据场地方正规则的地形条件，在保证场地内工程控制点的通视条件下在场地内选点，选点时尽量设在离基坑较远，土壁稳定的位置，控制点之间距离尽量均衡，并且考虑到后续工作的方便，在现场内布设A栋1-1、1-A、1-27、1-J，B栋2-1、2-29、2-A、2-G，C栋3-1、3-A共8轴支导线点构成本工程的场内支导线。

（3）建筑方格网。本工程建筑方格网采用基线法布设，建筑基线布置于场地中央并与建筑主要轴线平行，建筑基线上的控制点不少于3个，采用工程放样方法，根据业主提供的已知控制点初步放样出主轴线1-1、1-J、1-A，初步测设的主轴线点的点位中误差不应大于2cm。初步放样出主轴点后将主轴点与已知控制点联测，联测可以采用导线测量、三角测量等方法精确测量出主轴线点的坐标，并进行角度观测，测量主轴线的直线度，同时采用全站仪精确测量主轴线距离。根据规范规定主轴线测量精度为：主轴线点点位中误差≤10mm，测角中误差≤2.5″，主轴线直线度限差≤180°±5″（中误差≤180°±2.5″），测距相对中误差≤1/30000。

短轴线测设：在主轴线上采用全站仪精确测出轴线交点，并将轴线全长误差分配到各短轴线间距上，避免误差累积。定出轴线交点后在轴线交点上设置经纬仪，根据主轴线方向，定出短轴线方向，精确测量短轴线距离定出短轴线端点。短轴线测设精度要求：短轴线点点位中误差≤10mm，主轴线与短轴线交角限差≤90°±5″（中误差≤90°±2.5″），测距相对中误差≤1/20000，测量完成后编制施工场区控制网（方格网）成果图及轴线点坐标作为建筑物控制网布设的首级控制。

（4）建筑物控制网布设。根据已建立的施工场区控制网（方格网）和建筑定位坐标，根据现场地形条件、通视条件灵活采用极坐标、距离交会、方向交会等测设控制线点，布设建筑物方格网或建筑十字轴线。

轴线点放样方法如下：

1）极坐标放点：必须具备两个已知控制点，计算待放点与两个已知控制点的夹角与距离，采用经纬仪在已知点上设站测设方向，钢尺在方向线上量距来测设点位。极坐标放点过程中必须准确计算出夹角距离，仪器必须对中调平，测量距离必须在方向线上测量。放出点位后必须检查，检查无误后进行下一步工作。

2）距离交汇放点：必须具备两个已知控制点，计算待放点与两个已知控制点的距离，采用钢尺量距作圆弧得到交点来放点。距离交会放点不宜用于距离较大的点位。方向交会：必须具备两个已知控制点，计算待放点与两个已知点的角度，利用经纬仪在已知点上设站测设方向，两方向线的交点即为待放点。方向交会可以不使用钢尺量距，因此可以用于不便量距的点位放样。

本工程基础定位放线采用极坐标测设方法进行施工，根据平面图样和规划测设办法给出的定位坐标点，定位绝对坐标值计算出每个基础桩心的平面绝对坐标值，基础桩心测放以建立轴网交点为仪器架设测站点，以计算的坐标值来测放桩心，桩心用木桩或砖蹬的方式，桩心标注在其上，桩心测放后，用钢尺复查桩心距离是否与图样尺寸相符合，桩中心误差控制在15mm以内，检查无误后做井圈，井圈标高根据基础平面图来确定，井圈做完后，将轴网引测到井圈平面再次复查桩芯的准确程度，检查无误后报监理、甲方验收，再进行下一工序施工。楼层平面轴网控制，采用坐标平移法进行测放，轴网垂直点采用激光铅锤仪引上，平面上轴网经纬仪，钢尺进行轴网控制测设，轴网的控制误差在3mm。

（5）建筑物控制线竖向投测。地下室施工建筑控制线根据基坑上控制线桩投测到施工层，地下室施工完成后在±0.000上埋设建筑方格网控制点，在以上各层楼板施工时在相应的位置预留测量洞（200×200），塔楼控制线通过预留洞用2.5kg吊锤投测到施工楼层，并复核轴线距离和角度，计算边长相对中误差（≤1/10000），角度闭合差（≤5″）。每隔2层设一检查层，利用激光铅直仪将轴线从底层投测到检查层，复核距离角度，计算边长相对中误差（≤1/10000），角度闭合差（≤5″），复核小于限差后进行下一步测量放线工作。

采用激光铅直仪轴线竖向投测过程中，在底层主轴线控制点处设置激光铅直仪，必须仔细对中，严格调平。接收靶放在激光束对应位置，然后接通电源，使激光器起辉，在接受靶上映出红色光点，通过调整望远镜焦距，使光点直径达到最小，使光点落到接受靶上十字丝交点，旋转仪器360°观察光点是否偏移，如有偏移必须重新调整仪器使光点落到十字丝交点上，在旋转仪器后光点不偏移则可将其作为楼层定位放线的依据。

（6）结构构件放线。在施工层面投测控制线后，可以根据控制线进行放线工作，放出柱、剪力墙等竖向结构的水平尺寸线。在结构构件尺寸线放样过程中，必须严格、细致、细心进行。放出尺寸线后必须放出检查线（检查线采用将尺寸线平移300设置），并将尺寸线、检查线交点处均刷出红三角。放线过程中各建筑轴线必须直接从控制线分别测设，并且必须将误差分配消化，避免误差累积。即测设轴线均从控制线量出轴线距离设置轴线。在模板支设过程中，必须将控制线传递到楼板模板底模上，并放出轴线检查线，以便检查模板工程。模板支设完成后将下层控制线传递到模板上，放出轴线检查线，进一步检查模板工程（梁、柱、板、剪力墙等的尺寸、位置）。

（7）建筑标高测设。根据业主提供的已知高程点（I2-633控制点高程），采用水准测量在场地内布设水准环线（水准环线中水准点同场地内支导线点布置图），采用四等水准测量，测出各水准点的高程，作为建筑标高测量的已知高程。高程的竖向传递采用水准仪结合钢尺传递，将钢尺从建筑控制轴线预留洞悬垂到下一层，钢尺下部挂铅锤（因层高不大，一般采用2.5kg铅锤），保证钢尺尺身竖直，在下一层设置水准仪，后（H+0.5）标高标志，读出钢尺上读数A，在本层设置水准仪在钢尺上读A+C（C为层高）读数，旋转仪器在本层建立标高标志，即可将下层建筑标高传递到各施工楼层，并做好标高标志，标明建筑标高。标高测设采用S3级水准仪（每公里往返测高差偶然中误差不大于±3mm，可以保证标高测量精度）。土方开挖前，应测出桩基顶标高和原有垫层标高，绘制现场地形图。土方开挖过程中，必须严格注意开挖深度，保证挖到要求的标高。开挖前在场地内布设标高桩，开挖过程中测量人员必须全程监督，在接近要求开挖标高时，在基槽内测设标高木桩，作为人工平整基底标高控制。在基底平整完成后再检查此标高木桩，检查无误后作为垫层混凝土施工的标高控制。在模板施工前必须在柱、剪力墙等结构的主筋上测设标高线（H+0.50m），并在塔式起重机等固定物上做好标高检查线，此标高线作为模板支设、模板检查等标高控制线和检查线。在混凝土施工前，必须经过标高测量，在柱、剪力墙等结构主筋上测设标高线（结构主筋应固定良好），作为施工时的标高控制线和检查线。

在标高测设过程中，必须注意以下问题：

1）每次测量后必须由检查组人员进行检查，确保建筑标高无误。

2）在采用水准仪标高测设时，在建筑塔尺下部铅笔画线，根据画线涂红三角，画线时必须保证铅笔尖紧靠塔尺端部边缘线画线，严禁铅笔平行塔尺端部边缘划线，避免出现操作错误。

3）标高测设尽量在早晨进行，并且水准仪前后视距尽量相等。

4.施工期间变形观测

根据本工程的实际情况，按设计院要求沿建筑物周围布设观测点，房角、纵横墙连接处、沉降缝两旁均应设置观测点。观测点应牢固稳定，确保点位安全，能够长期保存，并且能在观测点上垂直立尺和具有良好的通视条件。本工程观测点采用在结构施工时预埋钢筋设置（具体沉降点布置必须经设计院同意），并做好保护标识。

沉降观测必须严格按照规定的工作程序进行：采用固定的观测人员、固定的水准仪和水准尺、使用固定的水准点和固定的观测线路，按照规定的日期、方法、时间精心观测；结构施工到±0.000后开始首次观测，首次观测采用精密水准仪进行首次高程测定，裙楼结构每施工1层观测1次，标准层结构每施工2层观测1次。主体施工完成后每隔3个月观测1次。每隔3个月对水准网采用Ⅱ级水准测量检核1次。观测应在成像清晰、稳定时进行，仪器前后视距应尽量相等。根据沉降观测记录，计算观测点的沉降值，绘制荷载—时间—沉降曲线作为工程交工资料。

5.各种测量标桩形式与埋设

（1）工程控制网控制点。本工程控制网采用导线测量布设工程控制网，并采用一网多用的原则，将工程控制网作为建筑方格网的起始控制，并作为变形观测的基准网，因此采用较高的要求埋设控制点，并做好明显标识，做好控制点的保护工作。

（2）变形观测点。变形观测点在结构施工时埋入结构内部，顶端外露50mm。

（3）建筑轴线点。建筑轴线点采用直径50mm以上的木桩，顶面刨平刻十字标示，打入土内并用混凝土保护。

6.施工测量组织机构（图11-40）

图11-40 施工测量组织机构
