在建筑物放出基础灰线并经检查无误后,就要开挖基槽。开挖深度必须满足由设计部门所确定的埋置深度的要求并保证设计宽度、基础面的水平、设计标高以及基础面四角为直角等,这些都是基础工程施工中要进行的测量工作。
1.控制基槽开挖深度
基槽快挖到设计标高时,为了控制挖槽深度,以及在基槽清底和基础垫层时有掌握高程的依据,通常用测设水平桩进行控制。
在基槽的侧面比槽底设计标高高出0.3~0.5m处,自拐角3~4m测设水平桩。图11-22是在基槽底设计标高上方+0.50m处设水平桩。计算水平桩的前视读数的公式为
HB=HA+a-b (11-5)

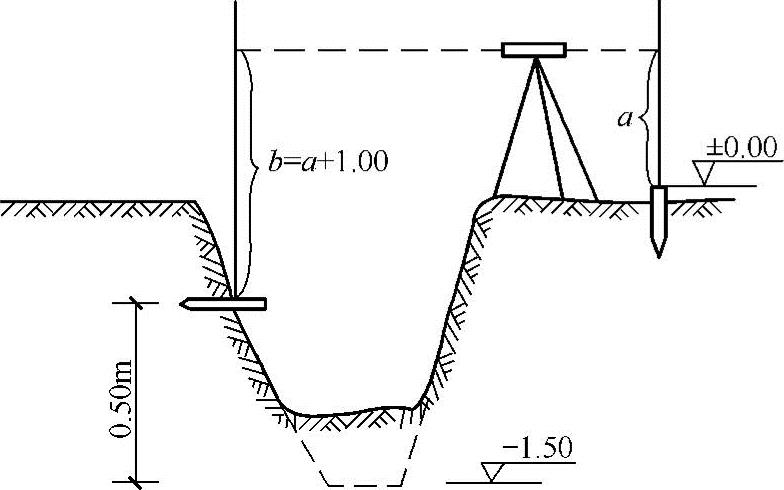

图11-22 基槽水平桩
式中 HB———水平桩高程(m);
HA———龙门板高程(m);
a———后视读数(m);
b———前视读数(m)。
若用挖土机挖土,则要随挖土机进度抄平,抄平后打桩,注明下挖深度。
当基槽底面积较大,为了控制底面标高大致在设计基础底标高及垫层面上标高,一般在槽底设行列式或梅花形测设小木桩,小木桩上顶面为垫层上皮标高。小木桩间距一般2~3m。如图11-23所示。
2.基础垫层标高的控制和弹线
为控制垫层标高,在基槽壁上沿水平桩顶面弹墨线,以此水平线直接控制垫层标高。也可用水准点或龙门板顶的已知高程,直接用水准仪来控制垫层标高。
3.垫层中线的投测
基础垫层打好后,根据轴线控制桩或龙门板上的轴线钉,用经纬仪或用拉绳挂垂球的方法把轴线投测到垫层上,如图11-24所示,并用墨线弹出墙中心线和基础边线,作为砌筑基础的依据。

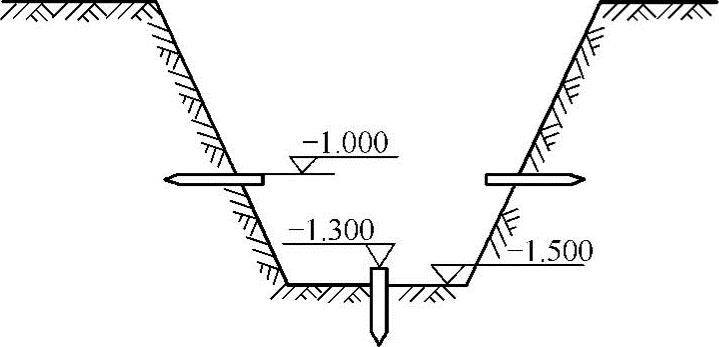

图11-23 控制垫层标高
图11-24 垫层中线的投测
1—龙门板 2—细线 3—垫层 4—基础边线 5—墙中线 6—拉绳垂球
由于整个墙身砌筑均以此线为准,这是确定建筑物位置的关键环节,所以要严格校核后方可进行砌筑施工。
4.基础墙标高的控制
房屋基础墙是指±0.000m以下的砖墙,它的高度是用基础皮数杆来控制的。
(1)基础皮数杆是一根木制的杆子,如图11-25所示,在杆上事先按照设计尺寸,将砖、灰缝厚度画出线条,并标明±0.000m和防潮层的标高位置。
(2)立皮数杆时,先在立杆处打一木桩,用水准仪在木桩侧面定出一条高于垫层某一数值(如100mm)的水平线,然后将皮数杆上标高相同的一条线与木桩上的水平线对齐,并用大铁钉把皮数杆与木桩钉在一起,作为基础墙的标高依据。

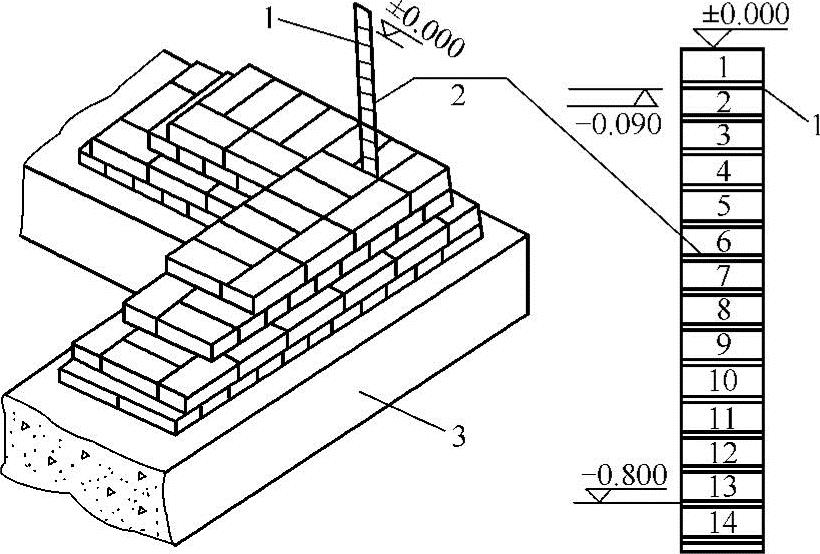

图11-25 基础墙标高的控制
1—防潮层 2—皮数杆 3—垫层
5.基础面标高的检查
基础施工结束后,应检查基础面的标高是否符合设计要求(也可检查防潮层)。可用水准仪测出基础面上若干点的高程,然后与设计高程比较,容许误差为±10mm。
