1.水准管轴LL垂直于竖轴VV的检验与校正

（1）检验。首先利用圆水准器粗略整平仪器，然后转动照准部，使水准管平行于任意两个脚螺旋的连线方向，调节这两个脚螺旋使水准管气泡居中，再将仪器旋转180°，如水准管气泡仍居中，说明水准管轴与竖轴垂直；若气泡不再居中，则说明水准管轴与竖轴不垂直，需要校正。

（2）校正。如图9-15a所示，设水准管轴与竖轴不垂直，倾斜了α角，当水准管气泡居中时，竖轴与铅垂线的夹角为α。将仪器绕竖轴旋转180°后，竖轴位置不变，而水准管轴与水平线的夹角为2α，如图9-15b所示。校正时，先相对旋转这两个脚螺旋，使气泡向中心移动偏离值的一半，如图9-15c所示，此时竖轴处于竖直位置。然后用校正针拨动水准管一端的校正螺钉，使气泡居中，如图9-15d所示，此时水准管轴处于水平位置。此项检验与校正比较精细，应反复进行，直至照准部旋转到任何位置，气泡偏离零点不超过半格为止。

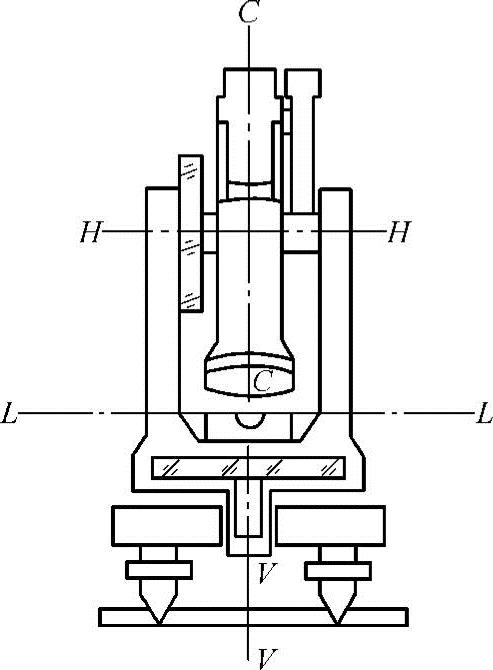

图9-14 经纬仪的主要轴线

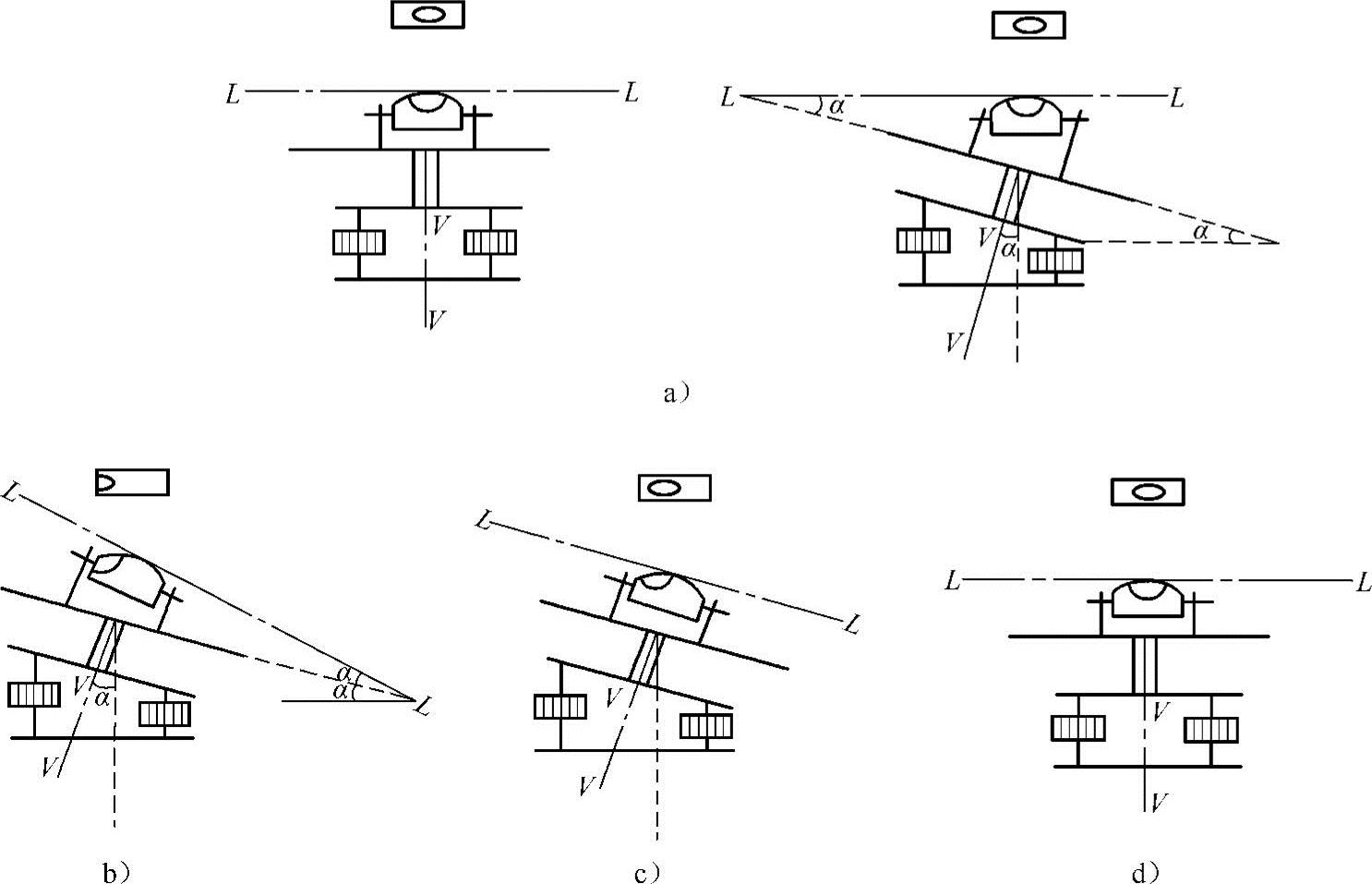

图9-15 水准管轴垂直于竖轴的检验与校正

2.十字丝竖丝的检验与校正

（1）检验。首先整平仪器，用十字丝交点精确瞄准一明显的点状目标，如图9-16所示，然后制动照准部和望远镜，转动望远镜微动螺旋使望远镜绕横轴作微小俯仰，如果目标点始终在竖丝上移动，说明条件满足，如图9-16a所示；否则需要校正，如图9-16b所示。

（2）校正。与水准仪中横丝应垂直于竖轴的校正方法相同，此处只是应使纵丝竖直。如图9-17所示，校正时，先打开望远镜目镜端护盖，松开十字丝环的四个固定螺钉，按竖丝偏离的反方向微微转动十字丝环，直到目标点在望远镜上下俯仰时始终在十字丝纵丝上移动为止，最后旋紧固定螺钉，旋上护盖。

图9-16 十字丝竖丝的检验

图9-17 十字丝纵丝的校正

3.视准轴CC垂直于横轴HH的检验与校正

视准轴不垂直于水平轴时所偏离的角值c称为视准轴误差。具有视准轴误差的望远镜绕水平轴旋转时，视准轴将扫过一个圆锥面，而不是一个平面。这样观测同一竖直面内不同高度的点，水平度盘的读数将不相同，从而产生测角误差。这个误差通常认为是由于十字丝交点在望远镜筒内的位置不正确而产生的，因此其检验与校正方法如下。

（1）检验。视准轴误差的检验方法有盘左盘右读数法和四分之一法两种，下面具体介绍四分之一法的检验方法。

1）在平坦地面上，选择相距约100m的A、B两点，在AB连线中点O处安置经纬仪，如图9-18所示，并在A点设置一瞄准标志，在B点横放一根刻有毫米分划的直尺，使直尺垂直于视线OB，A点的标志、B点横放的直尺应与仪器大致同高。

图9-18 视准轴误差的检验（四分之一法）

2）用盘左位置瞄准A点，制动照准部，然后纵转望远镜，在B点尺上读得B₁，如图9-18a所示。

3）用盘右位置再瞄准A点，制动照准部，然后纵转望远镜，再在B点尺上读得B₂，如图9-18b所示。

如果B₁与B₂两读数相同，说明视准轴垂直于横轴。如果B₁与B₂两读数不相同，由图9-18b可知，∠B₁OB₂=4c，由此算得

式中 D——O到B点的水平距离（m）；

B₁B₂——B₁与B₂的读数差值（m）；

ρ——1弧度秒值，ρ=206265″。

对于DJ6型经纬仪，如果c>60″，则需要校正。

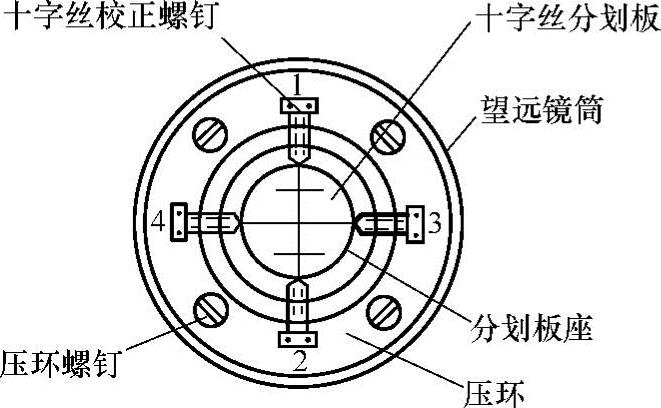

（2）校正。校正时，在直尺上定出一点B₃，使B₂B₃=B₁B₂/4，OB₃便与横轴垂直。打开望远镜目镜端护盖，如图9-19所示，用校正针先松十字丝上、下的十字丝校正螺钉，再拨动左右两个十字丝校正螺钉，一松一紧，左右移动十字丝分划板，直至十字丝交点对准B₃。此项检验与校正也需反复进行。

4.横轴HH垂直于竖轴VV的检验与校正

若横轴不垂直于竖轴，则仪器整平后竖轴虽已竖直，横轴并不水平，因而视准轴绕倾斜的横轴旋转所形成的轨迹是一个倾斜面。这样，当瞄准同一铅垂面内高度不同的目标点时，水平度盘的读数并不相同，从而产生测角误差，影响测角精度，因此必须进行检验与校正。

（1）检验。检验方法如下：

1）在距一垂直墙面20～30m处，安置经纬仪，整平仪器，如图9-19所示。

2）盘左位置，瞄准墙面上高处一明显目标P，仰角宜在30°左右。

3）固定照准部，将望远镜置于水平位置，根据十字丝交点在墙上定出一点A。

4）倒转望远镜成盘右位置，瞄准P点，固定照准部，再将望远镜置于水平位置，定出点B。

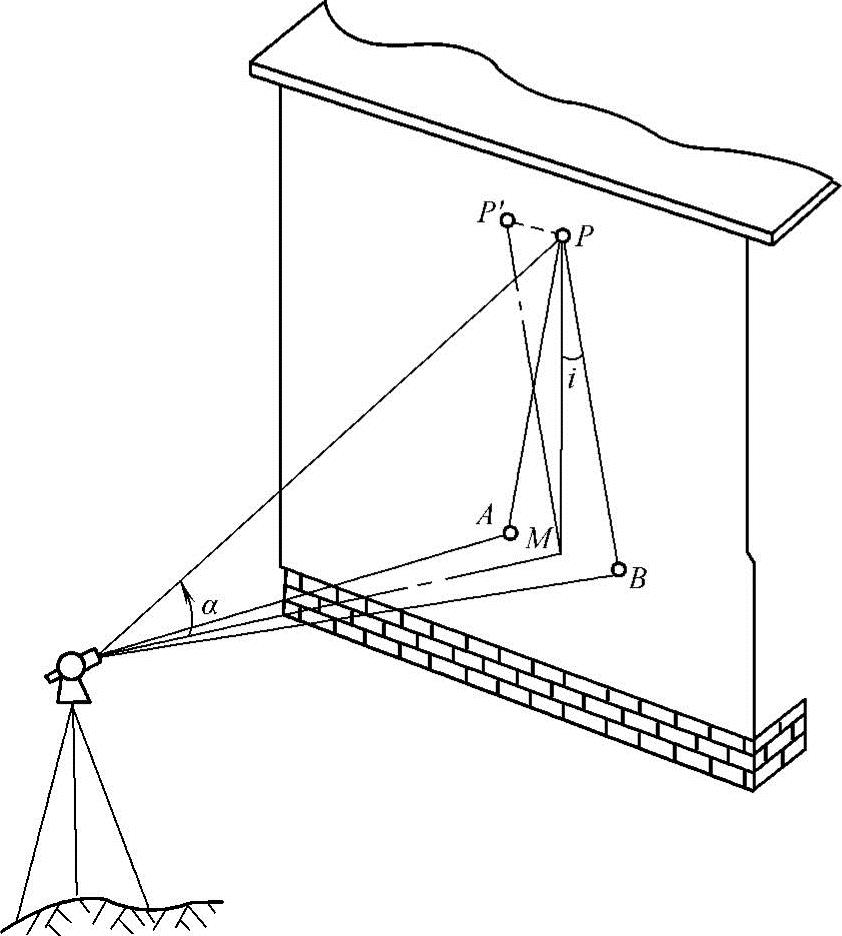

图9-19 横轴垂直于竖轴的检验与校正

如果A、B两点重合，说明横轴是水平的，横轴垂直于竖轴；否则，需要校正。

（2）校正。校正方法如下：

1）在墙上定出A、B两点连线的中点M，仍以盘右位置转动水平微动螺旋，照准M点，转动望远镜，仰视P点，这时十字丝交点必然偏离P点，设其为P′点。

2）打开仪器支架的护盖，松开望远镜横轴的校正螺钉，转动偏心轴承，升高或降低横轴的一端，使十字丝交点准确照准P点，最后拧紧校正螺钉。

此项检验与校正也需反复进行。

5.竖盘水准管的检验与校正

（1）检验。安置经纬仪，仪器整平后，用盘左、盘右观测同一目标点A，分别使竖盘指标水准管气泡居中，读取竖盘读数L和R，用式（9-8）计算竖盘指标差x，若x值超过1′时，需要校正。

（2）校正。先计算出盘右位置时竖盘的正确读数R₀=R-x，原盘右位置瞄准目标A不动，然后转动竖盘指标水准管微动螺旋，使竖盘读数为R₀，此时竖盘指标水准管气泡不再居中了，用校正针拨动竖盘指标水准管一端的校正螺钉，使气泡居中。此项检校需反复进行，直至指标差小于规定的限度为止。
