测回法适用于观测两个方向之间的单角，是水平角观测的基本方法。

1.测回法的观测方法

如图9-7所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。

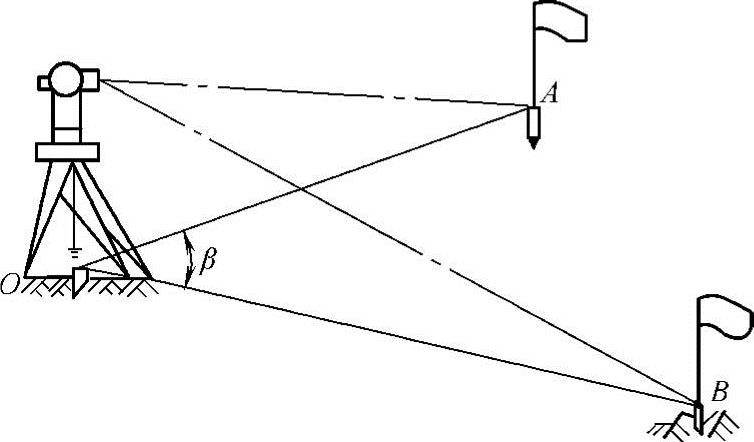

图9-7 水平角测量（测回法）

（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。

（2）将仪器置于盘左位置（竖直度盘位于望远镜的左侧，也称正镜），转动照准部，先瞄准左目标A（此时A为起始目标，OA为起始方向），读取水平度盘读数a_L，设读数为0°01′30″，记入水平角观测手簿（表9-1）相应栏内。松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b_L，设读数为98°20′48″，记入表9-1相应栏内。

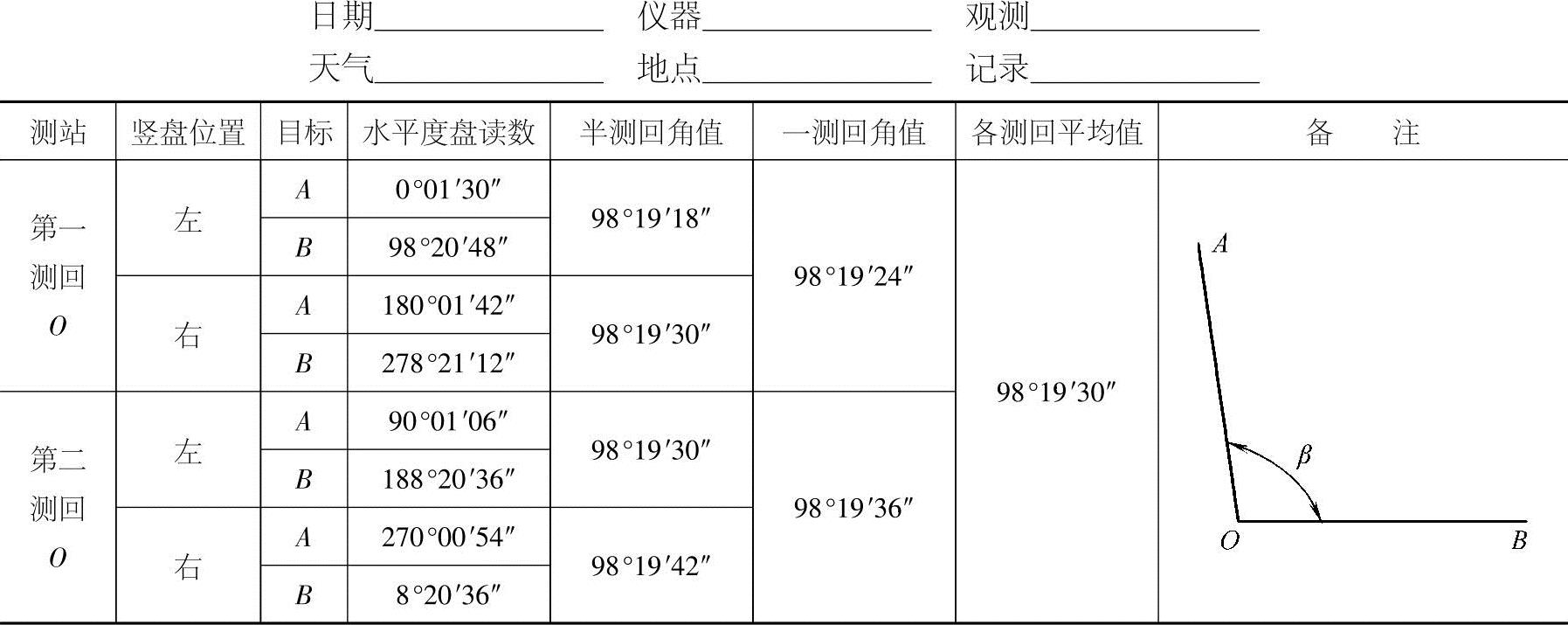

表9-1 测回法观测手簿

以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）β_L为

βL=b_L-a_L=98°20′48″-0°01′30″=98°19′18″

（3）松开照准部制动螺旋，倒转望远镜，呈盘右位置（竖直度盘位于望远镜的右侧，也称倒镜），先瞄准右目标B，读取水平度盘读数b_R，设读数为278°21′12″，记入表9-1相应栏内。松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a_R，设读数为180°01′42″，记入表9-1相应栏内。

以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）β_R为

βR=b_R-a_R=278°21′12″-180°01′42″=98°19′30″

上半测回和下半测回构成一测回。

（4）对于DJ6型光学经纬仪，如果上、下两半测回角值之差不超过±40″，即|β_L-β_R|≤40″，认为观测合格。此时，可取上、下两半测回角值的平均值作为一测回角值β。在本例中，上、下两半测回角值之差为

Δβ=β_L-β_R=98°19′18″-98°19′30″=-12″

一测回角值为

β=12（β_L+β_R）=12（98°19′18″+98°19′30″）=98°19′24″

将结果记入表9-1相应栏内。在记录计算中应注意：由于水平度盘是顺时针刻划和注记的，所以在计算水平角时，总是用右目标的读数减去左目标的读数，如果不够减，则应在右目标的读数上加上360°，再减去左目标的读数，绝不可以倒过来减。当测角精度要求较高时，需对一个角度观测多个测回，为了减少度盘分划误差的影响，各测回在盘左位置观测起始方向时，应根据测回数n，按180°/n变换水平度盘位置。如当测回数n=2时，第一测回的起始方向读数可安置在略大于0°处；第二测回的起始方向读数可安置在略大于（180°/2）=90°处。各测回角值较差如果不超过±40″（对于DJ6型），取各测回角值的平均值作为最后角值，记入表9-1相应栏内。

2.配置水平度盘读数的方法

先转动照准部瞄准起始目标；然后按下水平度盘变换手轮下的保险手柄，将手轮推压进去，并转动手轮，直至从读数窗看到所需读数；最后，再按下水平度盘变换手轮下的保险手柄，将手松开，手轮退出，水平度盘读数会随照准部转动而改变。
