精密水准仪主要用于国家一、二等水准测量和高精度的工程测量，其种类也很多，如国产的DS1型微倾式水准仪，进口的瑞士威特厂的N3微倾式水准仪等。

1.精密水准仪

精密水准仪与一般水准仪比较，其特点是能够精密地整平视线和精确地读取读数。为此，在结构上应满足：

（1）水准器具有较高的灵敏度。如DS1水准仪的管水准器τ值为。

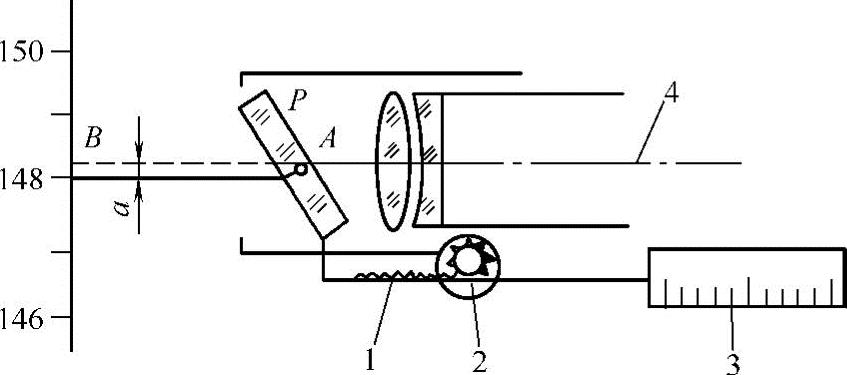

图8-34 光学测微器装置

1—传动杆 2—测微轮 3—测微分划尺 4—视准轴

（2）望远镜具有良好的光学性能。如DS1水准仪望远镜的放大倍数为38倍，望远镜的有效孔径47mm，视场亮度较高。十字丝的中丝刻成楔形，能较精确地瞄准水准尺的分划。

（3）具有光学测微器装置，如图8-34所示，可直接读取水准尺一个分格（1cm或0.5cm）的1/100单位（0.1mm或0.05mm），提高读数精度。

（4）视准轴与水准轴之间的联系相对稳定。精密水准仪均采用钢构件，并且密封起来，受温度变化影响小。精密光学水准仪的测微装置主要由平行玻璃板、测微尺、传动杆、测微螺旋和测微读数系统组成，如图8-34所示。平行玻璃板装在物镜前面，它通过有齿条的传动杆与测微尺及测微螺旋连接。测微尺上刻100个分划，在另设的固定棱镜上刻有指标线，可通过目镜旁的微测读数显微镜进行读数。当转动测微螺旋时，传动杆推动平行玻璃板前后倾斜，此时视线通过平行玻璃板产生平行移动，移动的数值可由测微尺读数反映出来。当视线上下移动为5mm（或1cm）时，测微尺恰好移动100格，即测微尺最小格值为0.05mm（或0.1mm）。

2.精密水准尺

精密水准仪必须配有精密水准尺。这种尺一般是在木质尺身的槽内，安有一根因瓦合金带，带上标有刻划，数字注在木尺上，如图8-35所示。精密水准尺的分划有1cm和0.5cm两种，它须与精密水准仪配套使用。精密水准尺上的分划注记形式一般有以下两种：

（1）尺身上刻有左右两排分划，右边为基本分划，左边为辅助分划。基本分划的注记从零开始，辅助分划的注记从某一常数K开始，K称为基辅差。

图8-35 精密水准尺

（2）尺身上两排均为基本划分，其最小分划为10mm，但彼此错开5mm。尺身一侧注记米数，另一种侧注记分米数。尺身标有大、小三角形，小三角形表示分米处，大三角形表示分米的起始线。这种水准尺上的注记数字比实际长度增大了一倍，即5cm注记为1dm。因此使用这种水准尺进行测量时，要将观测高差除以2才是实际高差。

3.精密水准仪的操作方法

精密水准仪的操作方法与一般水准仪基本相同，只是读数方法有些差异。在水准仪精平后，十字丝中丝往往不恰好对准水准尺上某一整分划线，这时就要转动测微轮使视线上、下平行移动，十字丝的楔形丝正好夹住一个整分划线，如图8-36所示，被夹住的分划线读数为1.97m。此时视线上下平移的距离则由测微器读数窗中读出，其读数为1.50mm。所以水准尺的全读数为1.97m+0.00150m=1.97150m。实际读数为全部读数的一半，即1.97150m/2=0.98575m。
