如何计算附合水准路线
【摘要】：表8-6 水准测量成果计算表2.计算高差闭合差用式（8-7）计算附合水准路线高差闭合差。fh=∑hm-=3.315m-=+0.068m=+68mm根据附合水准路线的测站数及路线长度求出每千米测站数，以便确定采用平地或山地高差闭合差容许值的计算公式。在本例中∑n/∑L=50站/5.8km=8.6站/km<16站/km，故高差闭合差容许值采用平地公式计算。
图8-21是一附合水准路线等外水准测量示意图，A、B为已知高程的水准点，1、2、3为待定高程的水准点，h1、h2、h3和h4为各测段观测高差，n1、n2、n3和n4为各测段测站数，L1、L2、L3和L4为各测段水准路线长度。现已知HA=65.376m，HB=68.623m，各测段站数、长度及高差均注于图8-21中。计算步骤如下（参见表8-6）。

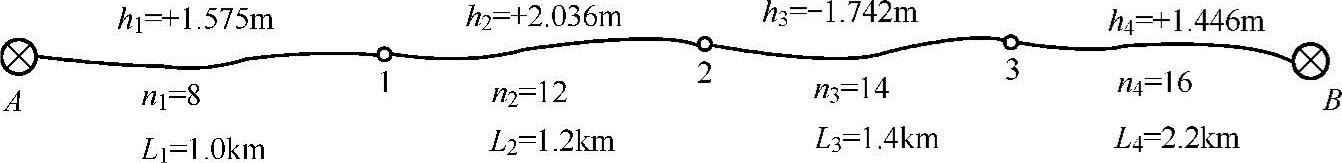

图8-21 附合水准路线示意图
1.填写观测数据和已知数据
依次将图8-21中点号、测段水准路线长度、测站数、观测高差及已知水准点A、B的高程填入附合水准路线成果计算表中有关各栏内，见表8-6。

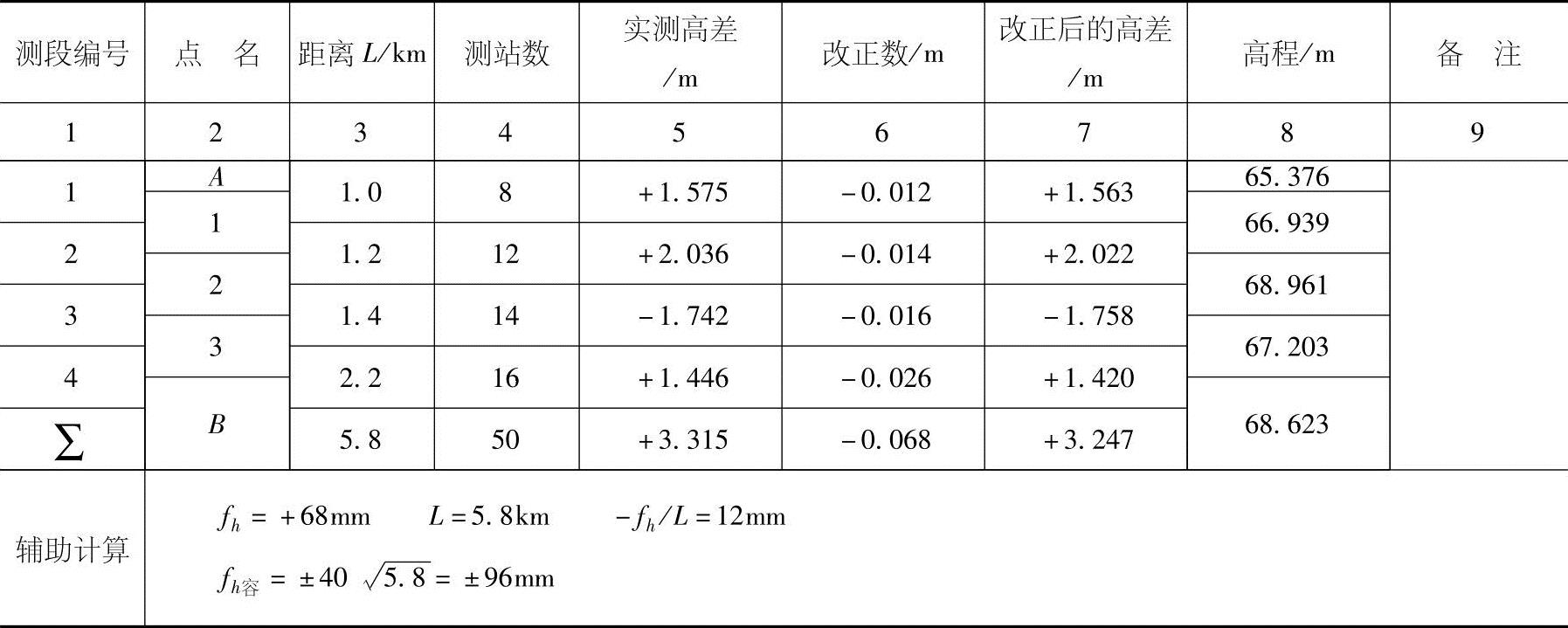

表8-6 水准测量成果计算表
2.计算高差闭合差
用式（8-7）计算附合水准路线高差闭合差。
fh=∑hm-（HB-HA）=3.315m-（68.623m-65.376m）
=+0.068m=+68mm
根据附合水准路线的测站数及路线长度求出每千米测站数，以便确定采用平地或山地高差闭合差容许值的计算公式。在本例中∑n/∑L=50站/5.8km=8.6站/km<16站/km，故高差闭合差容许值采用平地公式计算。由表8-3知，等外水准测量平地高差闭合差容许值fhp的计算公式为
因|fh|<|fhp|，说明观测成果精度符合要求，可对高差闭合差进行调整。如果|fh|>|fhp|，说明观测成果不符合要求，必须重新测量。3.调整高差闭合差
高差闭合差调整的原则和方法，是按与测站数或测段长度成正比例的原则，将高差闭合差反号分配到各相应测段的高差上，得改正后高差，即
Vi=-fhni/∑n或
Vi=-fhLi/∑L （8-10）
式中 Vi——第i测段的高差改正数（mm）；
∑n、∑L——水准路线总测站数与总长度；
ni、Li——第i测段的测站数与测段长度；
fh——高差闭合差。
本例中，各测段改正数为
V1=-fhL1/∑L=（-68×1.0/5.8）mm=-12mm
V2=-fhL2/∑L=（-68×1.2/5.8）mm=-14mm
V3=-fhL3/∑L=（-68×1.4/5.8）mm=-16mm
V4=-fhL4/∑L=（-68×2.2/5.8）mm=-26mm
计算检核∑vi=-fh
将各测段高差改正数填入表8-6中第5栏内。4.计算各测段改正后高差
各测段改正后高差等于各测段观测高差加上相应的改正数，即
hi=him+Vi （8-11）
式中 hi——第i段的改正后高差（m）；
him——各测段观测高差；
Vi——各测段高差改正数。
本例中，各测段改正后高差为
h1=h1m+V1=[+1.575+（-0.012）]m=+1.563m
h2=h2m+V2=[+2.036+（-0.014）]m=+2.022m
h3=h3m+V3=[-1.742+（-0.016）]m=-1.758m
h4=h4m+V4=[+1.446+（-0.026）]m=+1.420m
计算检核∑hi=HB-HA
将各测段改正后高差填入表8-6中第6栏内。
5.计算待定点高程
根据已知水准点A的高程和各测段改正后高差，即可依次推算出各待定点的高程，即
H1=HA+h1=（65.376+1.563）m=66.939m
H2=H1+h2=（66.939+2.022）m=68.961m
H3=H2+h3=[68.961+（-1.758）]m=67.203m
计算检核
HB′=H3+h4=（67.203+1.420）m=68.623m
=HB
最后推算出的B点高程HB′应与已知的B点高程HB相等，以此作为计算检核。将推算出各待定点的高程填入表8-6中第7栏内。
