无论桥梁的形式和使用的材料有何不同，但桥梁工程图的图示方法基本相同。桥梁工程图是由桥位平面图、桥位地质断面图、桥梁总体布置图、构件构造图及结构图等组成。主要图示特点：桥梁的下部结构大部分埋于土中或水中，画图时常把水或土揭去不画，而只画构件的投影；桥梁是整条路线的一段，除标注桥梁本身大小尺寸外，还要标注出桥梁的主要部分相对于整个路线的里程桩号等等。图5-22～图5-24是某座桥梁的桥位平面图、桥位地质断面图、桥梁总体布置图。

1.桥位平面图

将桥梁的设计结果用图例符号绘制在实地测绘出的地形图上所得到的图样称为桥位平面图。该图主要表现桥梁在道路路线中的具体位置及桥梁周围的地形地物情况。其图示内容如下：

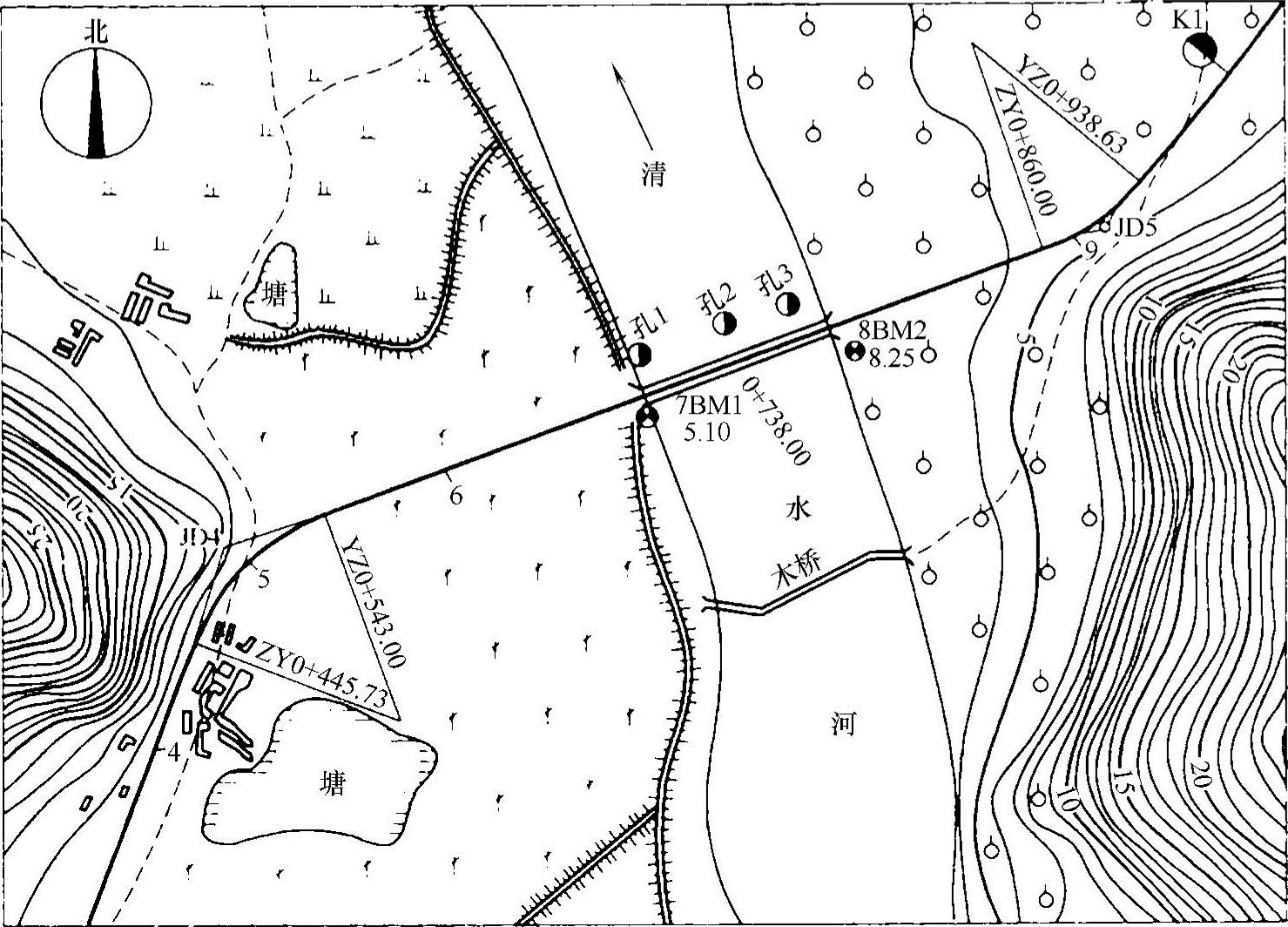

图5-22 桥位平面图

（1）比例。一般采用小比例尺。如1∶500，1∶1000等。

（2）方位。用指北针表示方位。图5-22中图样的上方为正北方。

（3）地形。本图用等高线表示，桥梁所在地区的西边和东边各有一山峰，中部地势较平坦。

（4）地物。桥周围有一条自南向北的清水河，河上有一木桥，河的西侧有堤坝、农田、两片房屋和两个池塘，东侧有一果园等。

（5）路线。从图中可看出，有一条自西南向东北的道路，有JD4和JD5两个转折点，在路线上标有里程桩号，当该条道路通过清水河时，设立了这座桥梁，从而了解了桥梁的位置及与道路的连接情况。

（6）水准点。图中有两个水准点BM1、BM2，标明了位置、高程和编号。

（7）钻探孔。在桥的西北侧有三个钻探孔，编号和位置。

2.桥位地质断面图

桥位地质断面图是根据水文调查和实地钻探所得到的水文地质资料绘制的，表明桥梁所在河床位置的水文地质断面情况的图样。图5-23图示内容如下：

（1）比例。水平方向表示长度，竖直方向表示标高。为了更好地显示地质随河床深度的变化情况，标高方向的比例比竖直方向的比例放大数倍。

（2）图样部分。标出河床三条水位线的位置及标高，即洪水位、常水位、最低水位；河床线下面有三个不同的土层，用图例符号表示，并注明土质名称及颜色；三个钻探孔的位置、编号及钻探深度，如CK₁表示第一个钻孔，其后分子位置1.15表示孔口标高，分母位置15.0表示钻孔深度；标示出河床两岸控制点西台和东台的桩号、位置；在图左侧按一定比例画上高程标尺，与右侧图相互对应。

（3）资料表部分。图样下方相应位置注明相关数据，如钻孔编号、孔口标高、钻孔深度、钻孔之间的距离等。

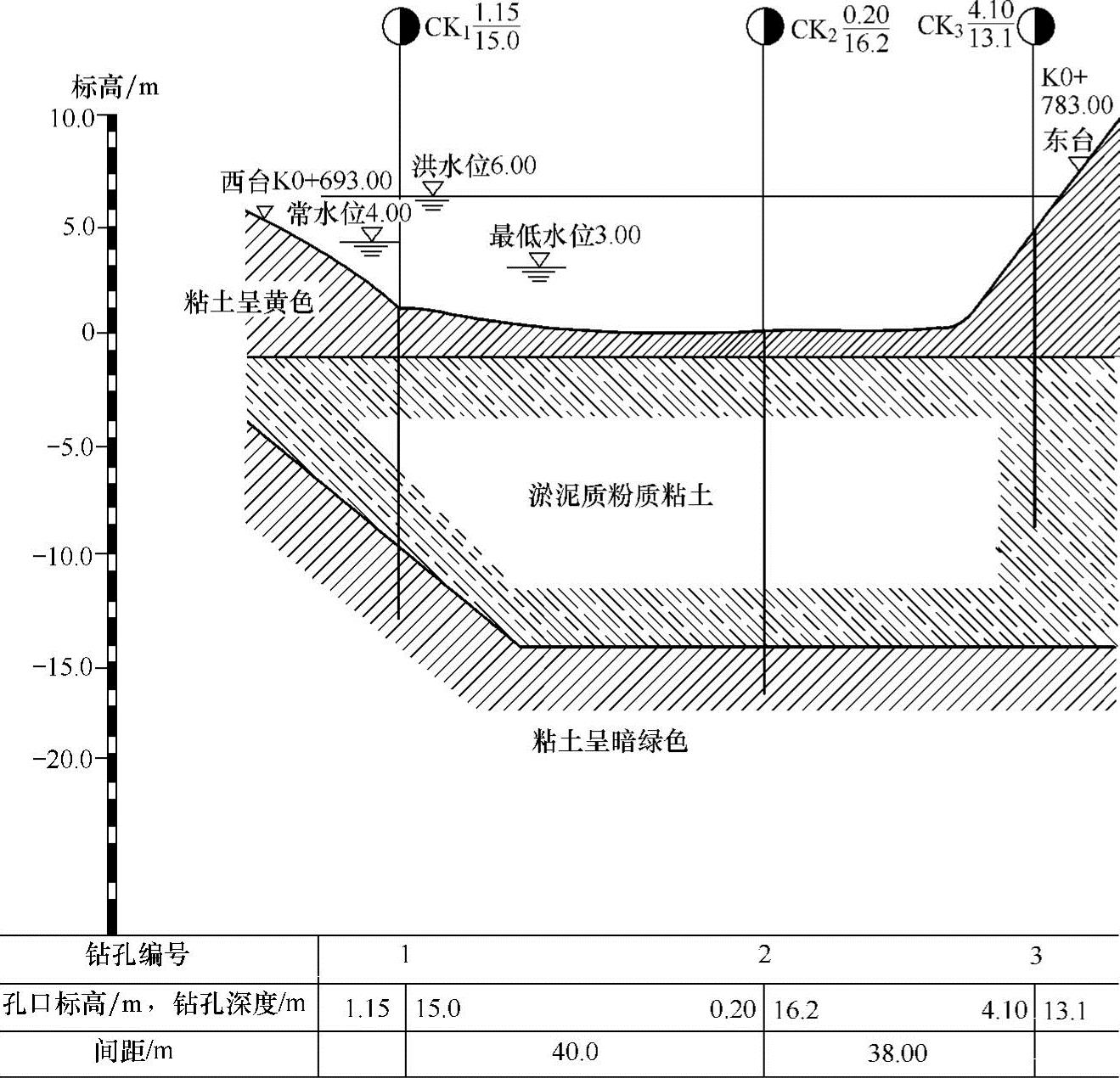

图5-23 桥位地质断面图

3.桥梁总体布置图

桥梁总体布置图主要表明桥梁的形式、跨径、孔数、总体尺寸，各主要构件的相互位置关系，桥梁各部位的标高、使用的材料及总的技术说明等。它由立面图、平面图和剖面图组成。图5-24表示内容如下：

（1）立面图。一般采用半立面图和半纵剖面图表示，两部分图样以桥梁对称中心线分界，可以反映出桥梁的特征和桥型，桥梁全长90m，共5个孔，两边孔跨径各10m，中间三孔跨径各为20m，由于比例较小，栏杆和人行道略去未画。

1）下部结构。两端是重力式桥台，中间是4个桩柱式桥墩，桥墩由承台立柱和基桩共同组成。

2）上部结构。结合侧剖面图可知，上部结构为简支T形梁。

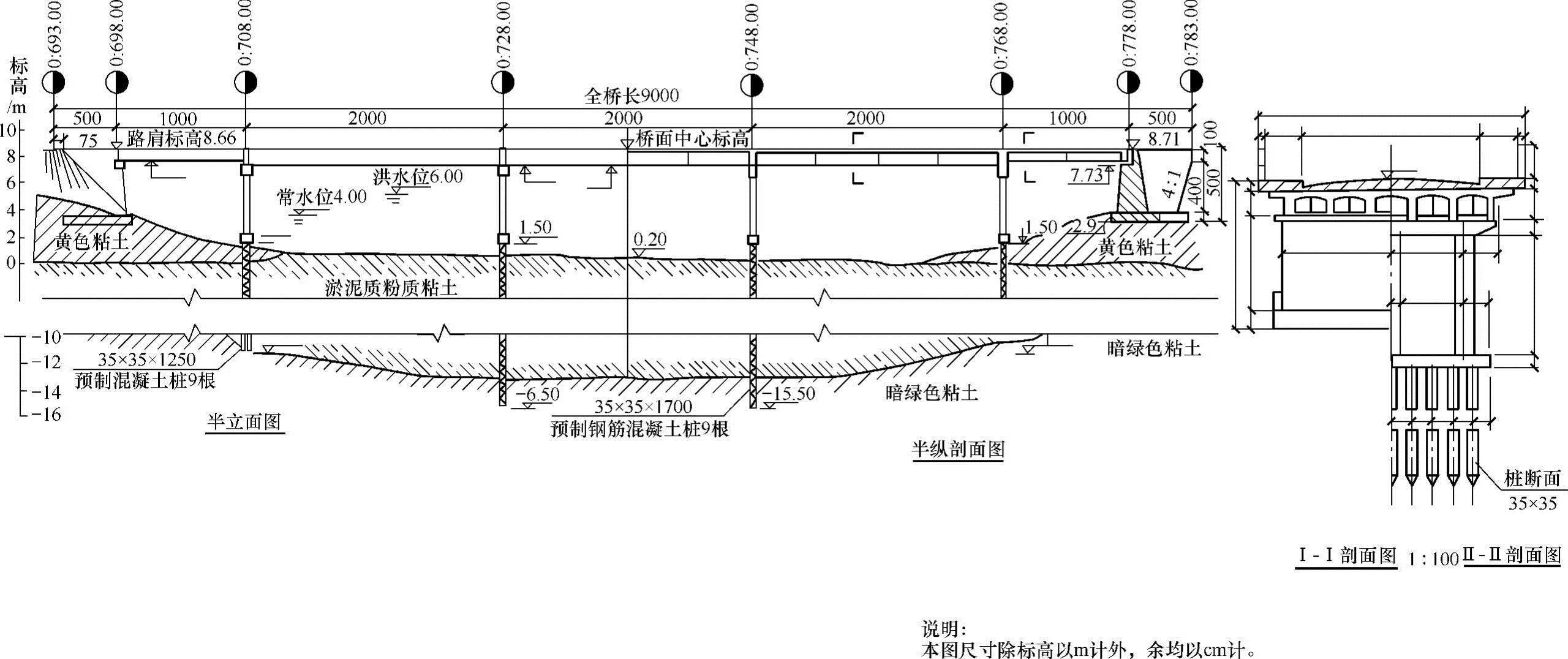

图5-24 清水河桥总体布置图

立面图中注出了桥面中心线标高、梁底标高、桩底标高等，还反映出了河床地质断面和水文情况，根据标高情况可知桩和桥台基础的埋深情况。由于桩的埋深较大，为节省图幅，连同地质资料一起，采用折断画法。在图上方注出了里程桩号，左侧画有高程标尺。

（2）平面图。一般采用半平面图和半墩台桩柱平面图表示，半墩台桩柱平面图是根据不同图示内容的需要采用分段揭层进行正投影得到的图样，读图时对照立面图进行。

1）半平面图部分。从0+693.00～0+728.00桩号，反映桥面构造情况，如桥面中心线、车行道、人行道、栏杆、道路边线、桥台两侧的锥形护坡、变形缝及各部分尺寸等。

2）半墩台桩柱平面图部分。桩号0+728.00右面部分，是把上部结构揭去之后得到的水平投影图，主要表明盖梁的平面形状和其上支座布置情况。由图可知，每个盖梁上有左右两排支座，每排6个；桩号0+748.00周围，是把桥墩的盖梁揭去之后得到的水平投影，结合横剖面图可知，桥墩是三柱式桥墩，并反映出墩柱下面的承台形状；桩号0+768.00周围，是把桥墩的承台揭去之后得到的水平投影，结合横剖面图可知，每个桥墩承台下面的基桩有9根，并应表明各自的位置，应用虚线表示出承台的形状；从0+778.00～0+783.00桩号，是把桥台上面及周围的回填土揭去，只画出桥台的水平投影及长、宽尺寸。

（3）横剖面图。是由1-1剖面图的左半部分和2-2剖面图的右半部分组成的。

1）上部结构。从图中可看出桥面的布置情况，即车行道（宽7m）、人行道（1.5m）、栏杆的位置及路面铺设和路面的横向排水的坡度、方向。桥总宽10.5m；还可看出桥的上部结构由六根钢筋混凝土T形梁组成，结合立面图可知，左半部分剖面图的T形梁尺寸较小，是跨径为10m的T形梁；右半部分的T形梁尺寸较大，是跨径为20m的T形梁。

2）下部结构。结合立面图可知，左半部分示出桥台的侧立面投影，右半部分示出桥墩的侧立面投影，表示出了桥墩、桥台各部分形状、尺寸以及与T形梁的相互位置关系。
