1.雨水管道的布置与敷设

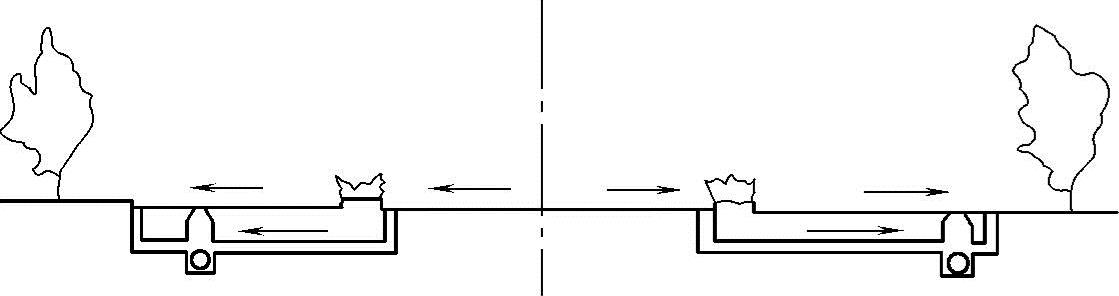

城市道路的雨水管线一般平行于道路中心线或规划红线。雨水干管一般设置在街道中间或一侧，并宜设置在快车道以外，在个别情况下亦可以双线分置于街道的两侧（如图5-15所示）。

图5-15 双线雨水管布置示意图

2.雨水口的布置

雨水口是雨水管渠或合流管渠上收集雨水的构筑物。街道路面上的雨水首先经雨水口通过连接管流入排水管渠。

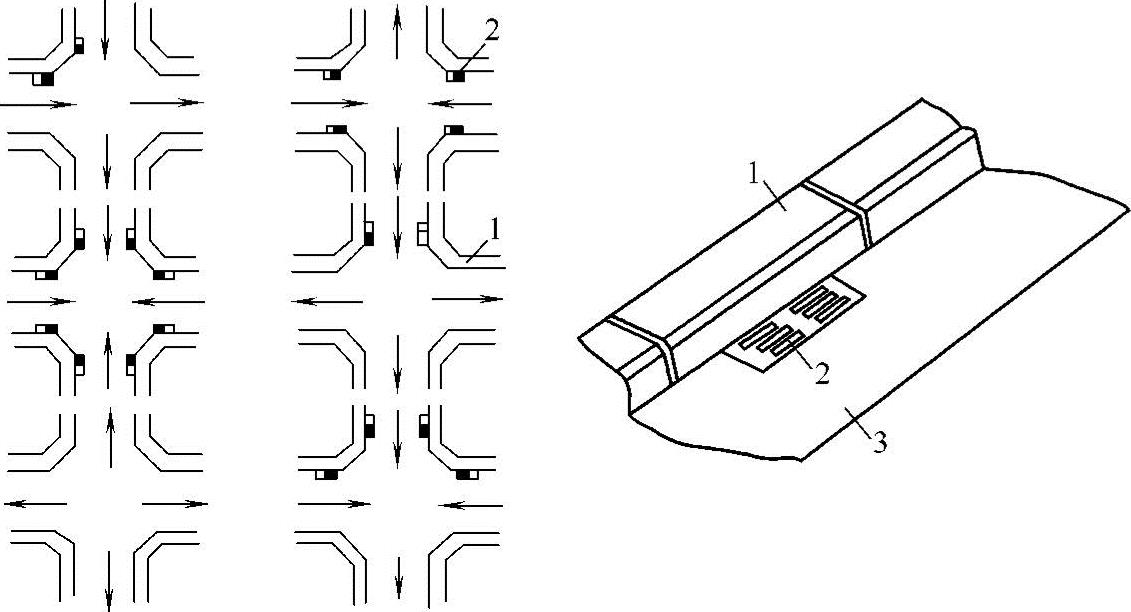

雨水口的设置位置，应能保证迅速有效地收集地面雨水。一般应在交叉路口、路侧边沟的一定距离处以及没有道路边石的低洼地方设置，以防止雨水漫过道路或者造成道路及低洼地区积水而妨碍交通。雨水口在交叉路口的布置如图5-16所示。

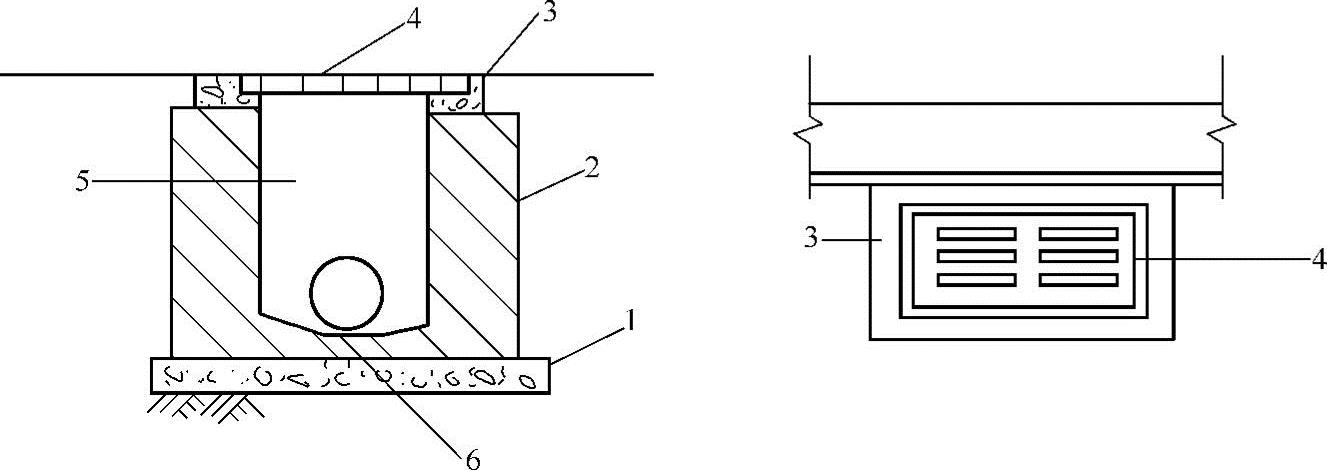

雨水口一般由基础、井身、井口、井箅等部分组成。其水平截面一般为矩形（如图5-17所示）。

图5-16 雨水口在交叉路口的布置

1—路缘石 2—雨水口 3—路面

图5-17 雨水口基本构造

1—井基 2—井身 3—井座 4—井盖 5—井筒 6—井底

3.检查井的布置要求

为便于对雨水管渠系统作定期检查和清通，必须设置检查井。检查井通常设在管渠交汇、转弯、管渠尺寸或坡度变化、跌水等处以及相隔一定距离的直线管渠段上。

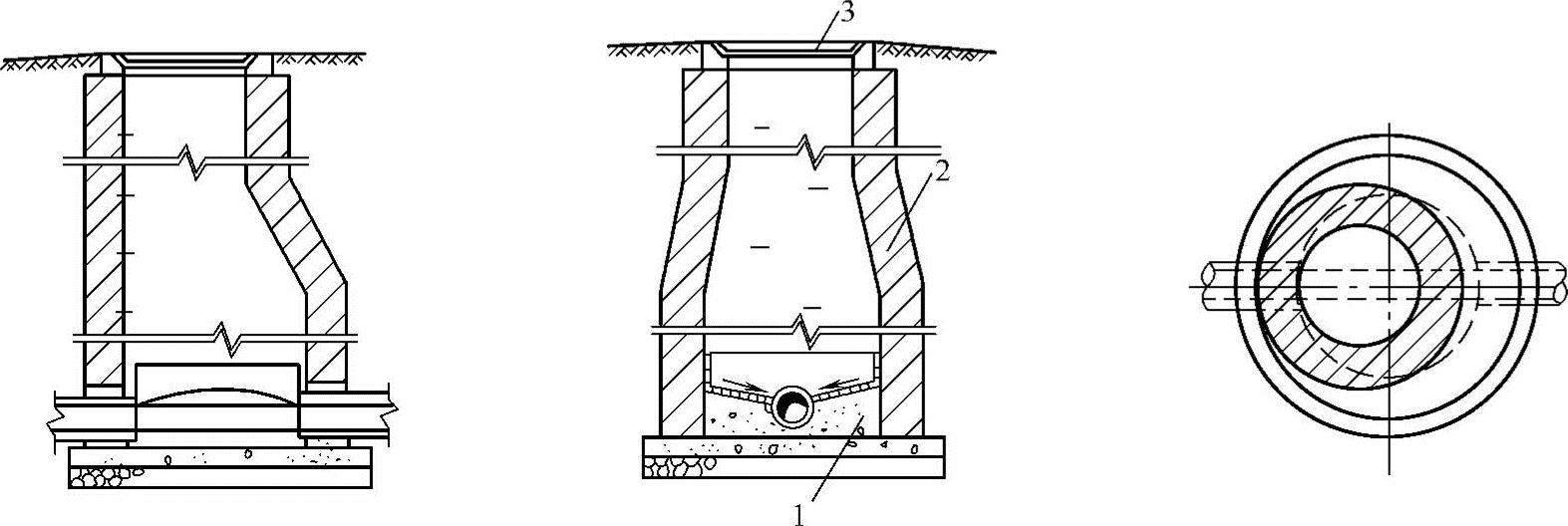

检查井一般采用圆形，由井底（包括基础）、井身和井盖（包括盖底）3部分组成，如图5-18所示。

图5-18 检查井构造

1—井底 2—井身 3—井盖

检查井井底材料一般采用低标号混凝土，基础采用碎石、卵石、碎砖夯实或低标号混凝土。

4.雨水管道

在城市的市区，一般利用管道排除雨水。常用的雨水管道为圆形断面，管材一般有两种类型：金属管材和非金属管材。金属管材一般有铸铁管和钢管两种，由于金属管材造价很高，一般只在排水管道穿越铁路、高速公路以及严重流砂地段、地震烈度超过8度地区或者如倒虹管等特殊要求的工程项目中才考虑采用。非金属管材常用的有混凝土管、钢筋混凝土管、塑料管。

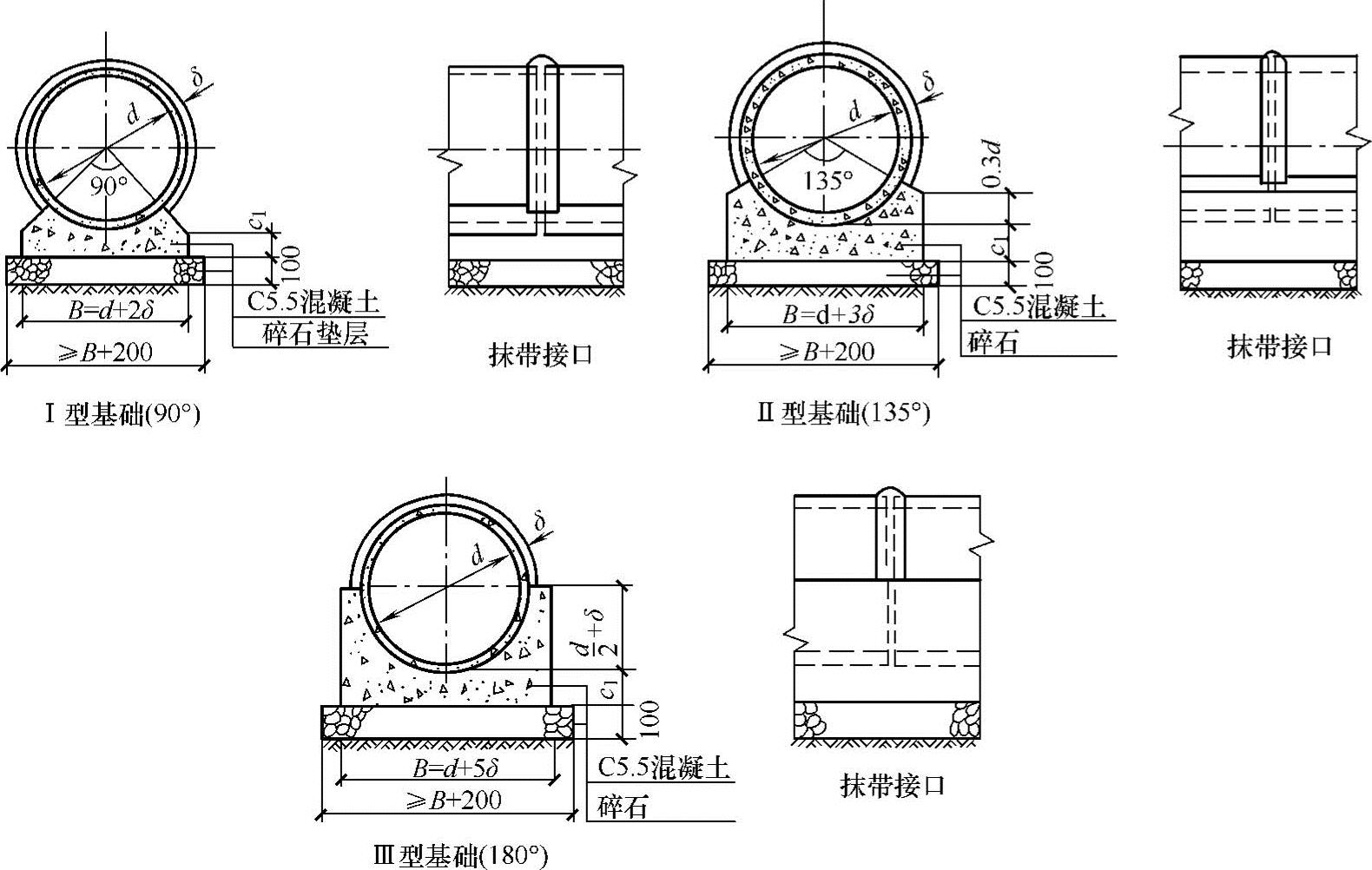

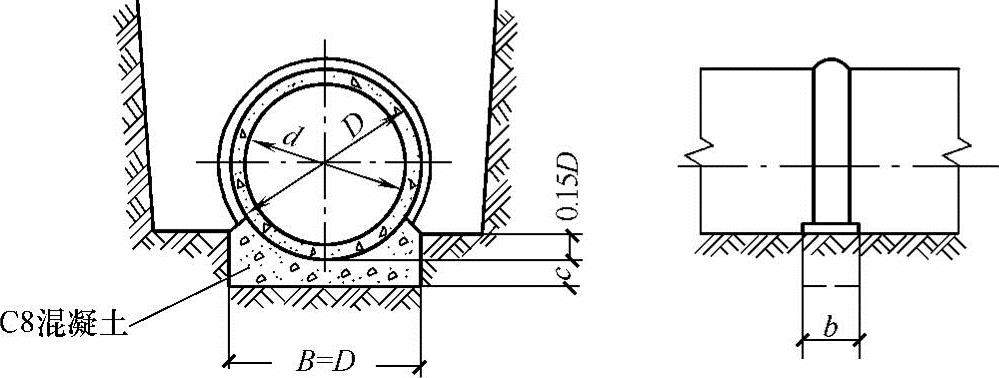

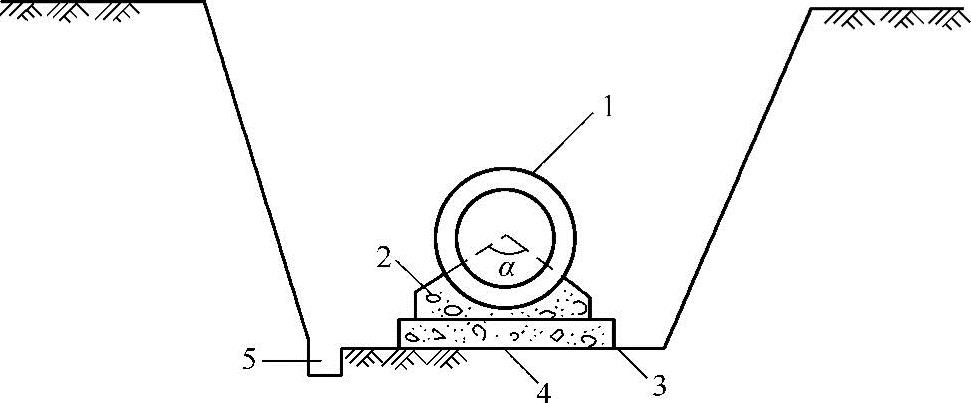

雨水管道基础常用混凝土基础。混凝土基础由管基和管座两部分组成（如图5-19所示）。由于结构形式的不同，混凝土基础可分为枕形基础和带形基础两种。
