1.在纵断面图上有两条主要的线
如图5-11所示,在纵断面图上有两条主要的线,一条是地面线,它是根据中线上各桩点的高程而点绘的一条不规则的折线,反映了沿中线地面的起伏变化情况;另一条是设计线,它是经过技术上、经济上以及美学上诸多方面比较后定出的一条有规则形状的几何线,它反映道路路线的起伏变化情况。设计线上各点的标高与地面线上各对应点的标高之差,称为施工高度,它表示该横断面是填方还是挖方,当设计线高出地面线时为填土,即填方路段,反之则为挖方路段,纵断面上设计线与地面线重合,则该处无填挖要求。城市道路中线的设计标高,一般是指建成后路面的中线高度,在计算路基的填挖高度时,需要加减路面的结构厚度。
纵断面设计线是由直线和竖曲线所组成的。直线有上坡和下坡,是用高差和水平长度表示的。

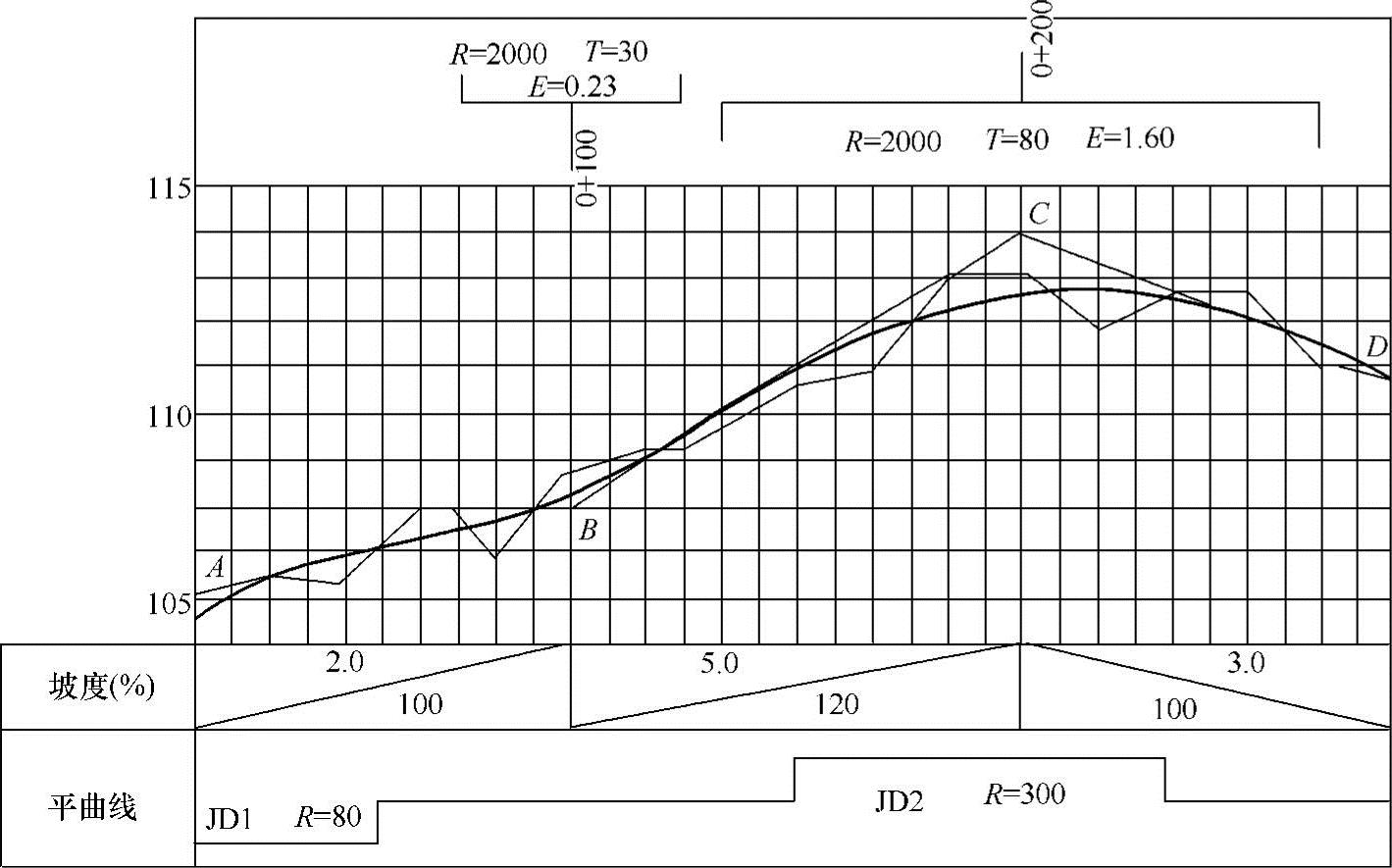

图5-11 道路纵断面图
在直线的坡度转折处为了平顺过渡需要设置竖曲线,按坡度转折形式的不同,竖曲线有凹形和凸形,其大小用半径和水平长度表示。在平原区的城市道路,如设计的纵坡很小,不能满足排水要求,则在纵断面图上还应作街沟设计并绘出街沟纵断面图。

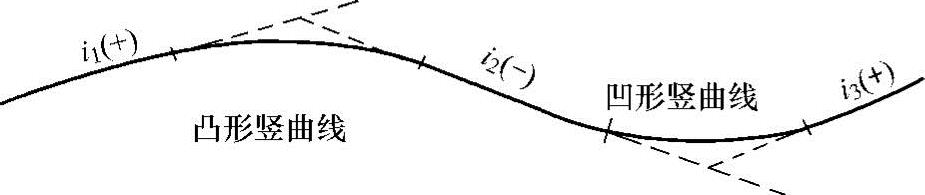

图5-12 竖曲线示意图
2.道路路线纵断面图的图示内容
道路路线纵断面图采用直角坐标,以横坐标表示水平距离,纵坐标表示垂直高程,纵断面图主要由两部分组成,图样部分和资料表部分。
(1)图样部分
1)比例。图样中水平方向表示路线长度,垂直方向表示高程,为了清晰反映垂直方向的高差,规定垂直方向的比例按水平方向比例放大10倍,如水平方向为1∶1000,则垂直方向为1∶100,图上画出的图线坡度较实际坡度大,看起来明显。
2)地面线。图样中不规则的细折线表示沿道路设计中心线处的原地面线,是根据一系列中心桩的地面高程连接形成的,可与设计高程结合反映道路的填挖状态。
3)路面设计高程线。图上比较规则的直线与曲线组成的粗实线为路面设计高程线,它反映了道路路面中心的高程。
4)竖曲线。在纵断面图上,按车辆前进方向分为上坡和下坡。道路纵向坡度发生变化处称为边坡点或转坡点。当设计高程线纵向坡度变更处的相邻坡度之差的绝对值超过一定数值时,为了便于车辆行驶,在变坡处需设置竖曲线。竖曲线分为凸形和凹形两种,在设计高程线上方用“”符号表示凸形竖曲线,用“”符号表示凹形竖曲线,符号中部的竖线应对准变坡点,符号的水平线两端应对准竖曲线的起点和终点。并在符号处注明竖曲线的半径R、切线长T、曲线长L、外矩E。
5)构筑物。当路线有桥梁、涵洞、立交桥、道路交叉口等构筑物时,应在相应的设计高程线上方,构筑物的中心位置引出线,标出构筑物的桩号、名称等。
6)水准点。沿线设置的水准点,按其所在里程注在设计线的上方,并注明编号、高程和相对路线的位置。
(2)资料表部分。道路路线纵断面图的资料表设置在图样下方,与图样相对应,测设数据表一般包括“地质说明”“坡度/坡长”“平曲线”“填高”“挖深”“设计高程”“地面高程”等六栏,表中各项可根据不同设计阶段和不同道路情况的要求增减。
资料表主要包括以下内容:
1)地质情况。道路路段土质变化情况,注明各段土质名称及土的主要性质。
2)坡度、坡长。是指设计高程线的纵向坡度和其水平距离。表格中的对角线表示坡度方向,左下至右上表示上坡,左上至右下表示下坡,坡度和距离分别标注在对角线的上下两侧。
3)设计高程。注明各里程桩的路面中心设计高程,单位为米。
4)原地面高程。根据测量结果填写各里程桩处路面中心的原地面标高,单位为米。各对应的设计路面标高与原地面标高之差的绝对值就是填方与挖方的高度值。
5)里程桩号。按比例从左向右标注桩号,并标注在相应的位置。
6)直线与曲线。表示该路段的平面线形,通常画出道路中心线示意图,再注上平曲线的几何要素。
在路线设计中,竖曲线与平曲线的配合关系直接影响着汽车行驶的安全性、舒适性以及道路的排水性能,故《公路路线设计规范》对路线的纵平配合提出了严格的要求。由于路线平面图和纵断面图一般是分别表示的,所以在纵断面图的测设数据表中,以简要的方式表示出纵平配合关系。在平曲线一栏中,以“—”表示直线段;以“”和“”或“”和“”表示曲线段,其中前两种表示设置缓和曲线的情况,后两种表示不设置缓和曲线的情况。图样的凹凸表示曲线的转向,上凸表示右转曲线,下凹表示左转曲线。这样,结合纵断面情况,可想象出该路线的空间情况。
