城市道路相对于公路,长度较短而宽度较宽,绘图比例尺一般选用1∶500~1∶1000。绘图的范围根据道路等级而定,等级越高范围越大。通常在道路两侧红线以外各20~50m,或中线两侧各50~150m。城市道路平面图应标明路中心线,远、近期的规划红线、车行道线、人行道线、停车场、绿带、交通岛、人行横道线、沿街建筑物出入口、各种地上杆线和地下管线的走向、雨水口、窨井等,标注交叉口及沿线的里程桩。弯道和交叉口处还应注明曲线要素、交叉口侧石的转弯半径等。
1.读图
读图可按下列顺序进行:
(1)先看清路线平面图中的控制点、坐标网(或指北针方向)以及画图所采用的比例。
(2)看地形图,了解路线所处区域的地形、地物分布情况。
(3)看路线设计线,了解路线在平面的走向。
(4)了解平曲线的设置情况及平曲线要素。
(5)注意路线与公路、铁路、河流交叉的位置。
(6)与前后路线平面图拼接起来后,了解路线在平面图中的总体布置情况。
2.道路平面图识读举例
图5-9为某道路K3+200.00至K4+000.00段的路线平面图,其内容包括地形和线路两部分。

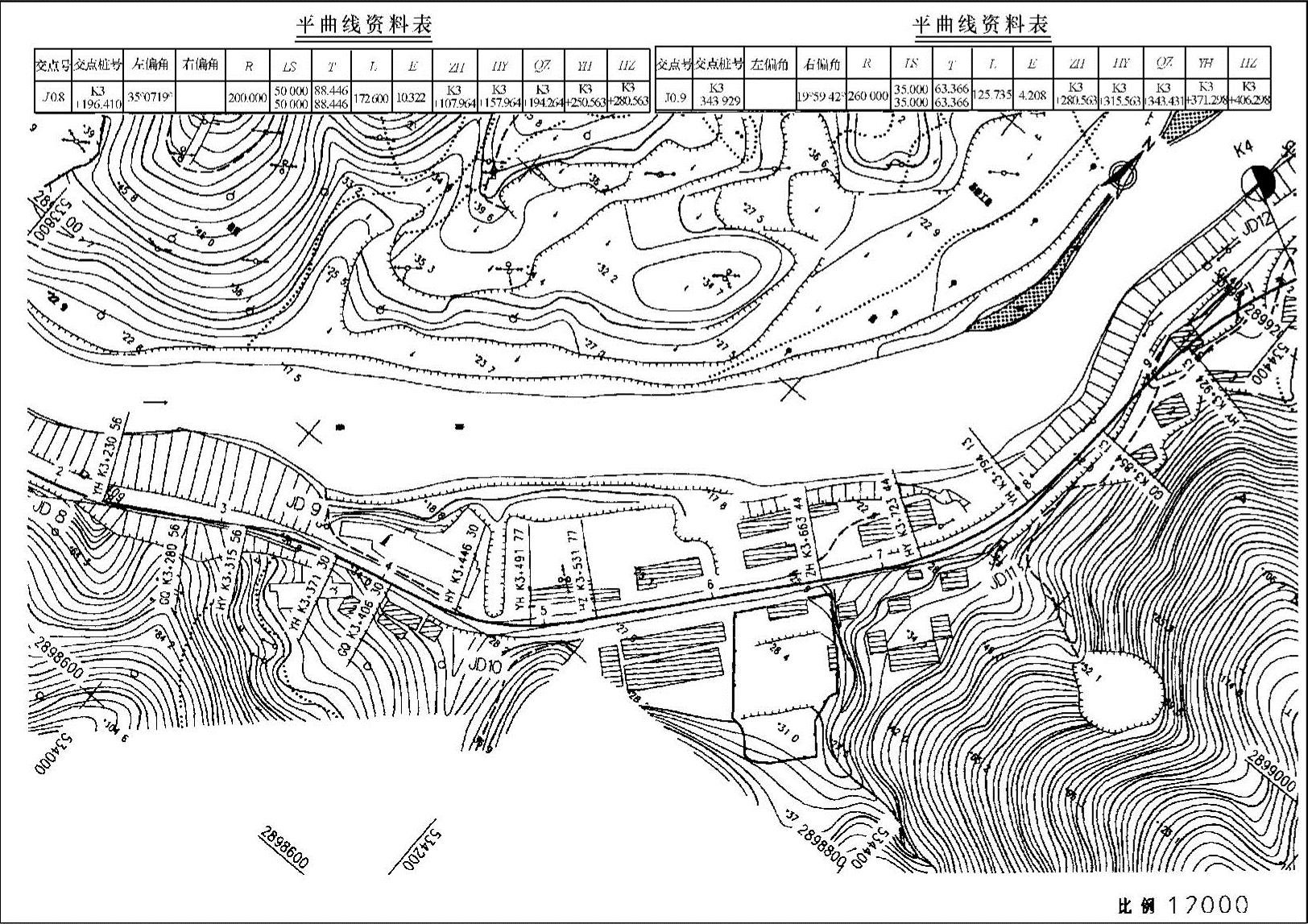

图5-9 路线平面图
(1)地形部分:
1)方位:图中的表示两垂直线的交点坐标为距坐标网原点北300单位,东200单位。
2)比例:图5-9的比例为1∶2000。
3)地物:河流、农田、房屋、桥梁、铁路等地物是用图例来表示的。
4)从图5-9可以看出,两等高线的高差为2m,图上用小圆圈表示测点,右侧注出其标高数值。图中有一条梅溪,东岸有两座山峰,西岸地势较平坦,种植着橄榄、香蕉等经济作物,其中有一片土地正在开发建设中。图上还示出了村庄房屋、电力线、码头、堤坝的位置。
(2)路线部分。公路路线在平面上由一系列的直线段和曲线段组成。观察图5-9可见,新建公路在河的东岸山腰下方依地势而过。
1)桩号。路线平面图中以加粗的粗实线来表示道路的中线(设计线)。路线的长度用里程表示,里程桩号的标注应在道路中线上从路线起点到终点,按从小到大、从左往右的顺序排列。公里桩宜标注在路线前进方向的左侧。

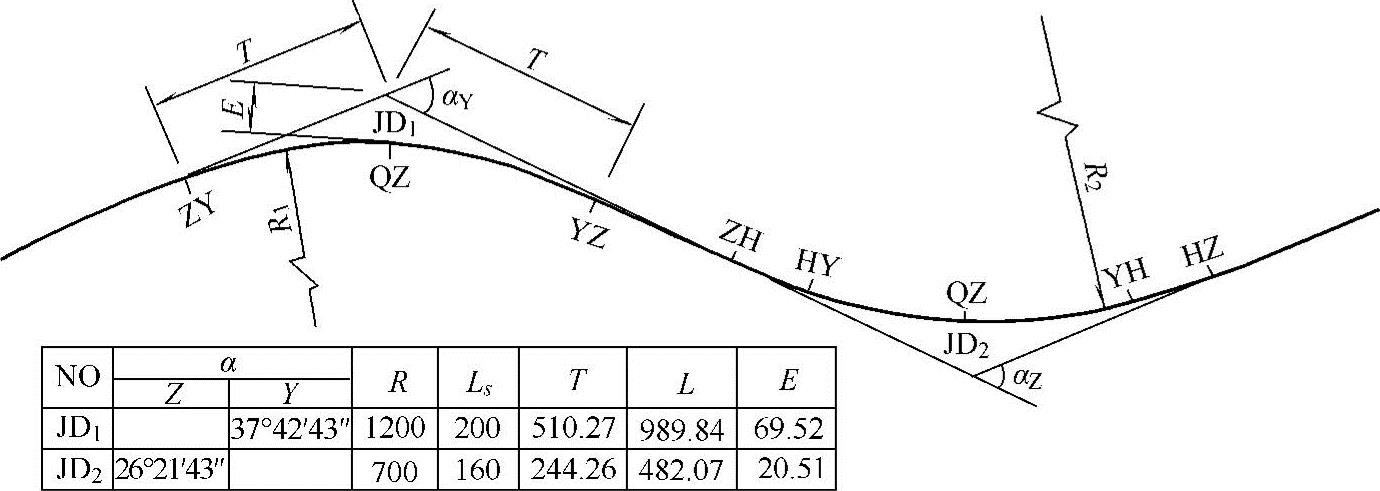

2)曲线型路线的道路转弯处,在平面图中用交点JD来表示,并沿前进方向按顺序将交点编号,如图5-10所示,JD1表示第1号交点。a为偏角(aZ为左偏角,aY为右偏角),它是沿路线前进方向,向左或向右偏转的角度。还有圆曲线设计半径R、切线长T、曲线长L、外矢距E以及设有缓和曲线段路线的缓和曲线长LS、都可在路线平面图中的曲线表里查得,如图5-10所示。路线平面图中对圆曲线还需标出曲线起点ZY(直圆点)、中点QZ(曲中点)、曲线终点YZ(圆直点)的位置,对带有缓和曲线段的路线则需标出ZH(直缓点)、HY(缓圆点)和YH(圆缓点)、HZ(缓直点)的位置。观察图5-10可以看出,由于JD1处的圆曲线设计半径较大(为1200m),不需设缓和曲线,因此图中只标注ZY、QZ、YZ位置;而JD2处的圆曲线设计半径较小(为700m),需设缓和曲线,则图中需标注ZH、HY、QZ、YH、HZ位置。结构物和控制点在平面图中还须标示出道路沿线的工程构造物和控制点,如桥涵、三角点和水准点等。结合表可从路线平面图上了解到道路沿线工程构造物的位置、类型和分布情况以及控制点的坐标和高程,如第3号水准点,其高程为742.84m。道路沿线工程构造物均须按类编号,并以引出线的方式标注在平面图上。
图5-10 曲线型路线图
