基础有很多种类型。在一般的房屋中有墙下条形基础和柱下独立基础两类。墙下条形基础适用于砖混结构的房屋（承重结构是砌体结构，楼板采用钢筋混凝土材料的房屋）；柱下独立基础适用于框架结构房屋或工业厂房中的排架结构。本章分别介绍这两种类型的基础。

基础结构施工图是表示建筑物相对标高±0.000以下基础部分的平面布置和详细构造的图样，是施工时在场地上放灰线、开挖基坑和砌筑基础的依据。基础结构施工图通常包括基础平面图和基础详图及必要的文字说明。

1.墙下条形基础平面图

基础平面图是假想用一个水平面在室内地面与基础之间进行剖切，移去上层的房屋和泥土而作出的水平投影图。基础平面图主要表示基础的平面位置，以及基础与墙、柱轴线的相对关系。墙下条形基础的材料有很多种，有墙下钢筋混凝土条形基础或其他材料，如砖基础、石头基础等。

（1）墙下条形基础平面图。墙下条形基础平面图所需要表达的主要内容及识图时应查看的内容如下：

1）图名、比例。了解是哪个工程的基础，绘图的比例大小。基础平面图采用与建筑平面图相同的比例绘制，常用1∶100、1∶200。

2）定位轴线编号。了解有多少道基础、基础间的定位轴线的距离各是多少、建筑的总宽和总长是多少，并与建筑平面图进行对照，看是否一致。

3）基础的平面布置。了解基础墙厚及基础底面的宽度及其与轴线的关系。

4）其他有关构件的布置。如管沟的位置和尺寸或基础墙上留洞的位置、构造柱的位置、基础梁的位置和代号等。

5）截面图的剖切位置线及其编号。了解基础详图的种类、数量及其分布位置，以便与详图对照阅读。

6）施工说明。了解施工时对基础材料及其强度等的要求。

（2）墙下条形基础详图。通过垂直于平面轴线的剖切面剖切基础，所得到的剖面图就是基础详图。基础详图中需要表示的内容如下：

1）表示基础平面图的基础代号和墙的轴线号，比例较大，一般采用1∶10、1∶20、1∶50。

2）表示基础墙的厚度和材料符号，基础底面宽度及其与轴线的位置关系。

3）表明室内外标高、基底标高、基础的埋置深度。

4）如有地梁和管沟，标出地圈梁的断面尺寸、配筋以及管沟底的标高和做法。

5）表示出防潮层的位置和勒脚的做法。

6）表明大放脚的做法和尺寸。

7）表示出垫层的做法、尺寸，若是钢筋混凝土基础需要标出基础底的配筋。

图5-8为某住宅部分基础平面图和部分基础详图，比例1∶100。从图5-8中可以看出，该基础的类型是墙下条形基础，基础的材料是钢筋混凝土。基础的类型很多，从平面图上的剖切线和详图中基础的各类型剖面图可看出。基础的具体尺寸、基底标高、配筋都可从详图中看出。另外，图中还有很多的构造柱。

2.柱下独立基础

在工业厂房、大中型民用建筑中常采用排架或框架体系，上部荷载主要通过柱子传至基础，柱子下的基础一般各自独立。

（1）柱下独立基础平面图。柱下独立基础平面图包括以下内容：

1）轴线总尺寸和开间进深尺寸。

2）柱子的定位及与轴线的关系。

3）基础底面的总尺寸及基础底面各边与轴线的关系。

4）柱基础的编号、基础梁及其编号。

5）表示基础详图的剖切位置、比例同墙下条形基础平面图。

6）文字说明中说明基础埋入土层的深度，地基的承载能力，基础的材料、做法。

（2）柱下独立基础详图。柱下独立基础详图包括以下内容：

1）标明基础代号、轴线符号，比例同墙下条形基础详图。

2）画出基础剖面图和平面图。在剖面图上标明基础底面标高、室内外标高、基础埋置深度、基础配筋、基础的尺寸及其与轴线的关系；在平面图上标出钢筋的编号、数量，基础底面尺寸及其与轴线的关系。

（3）表示出基础垫层。

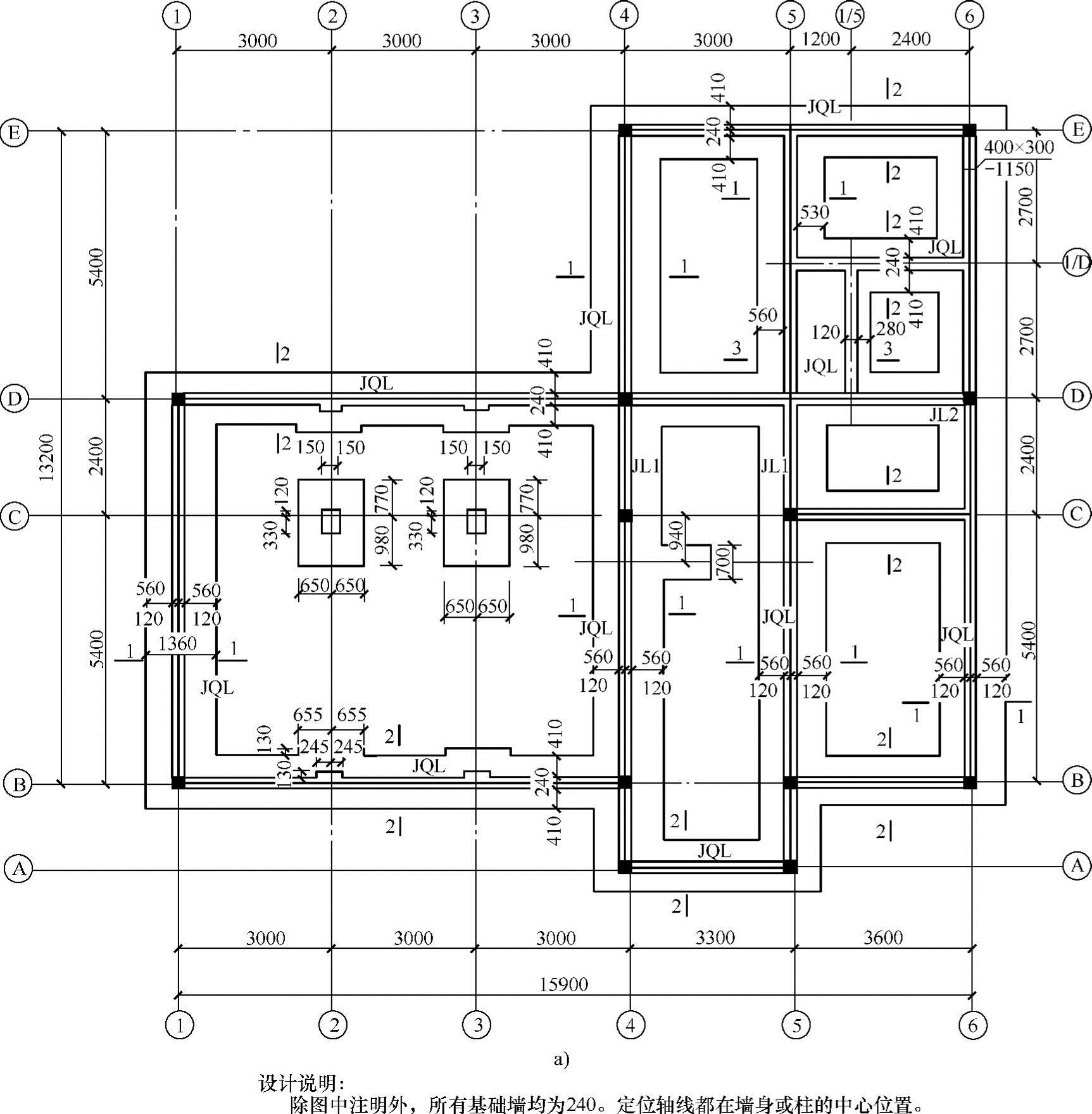

图5-8 基础结构施工图

a）基础平面图

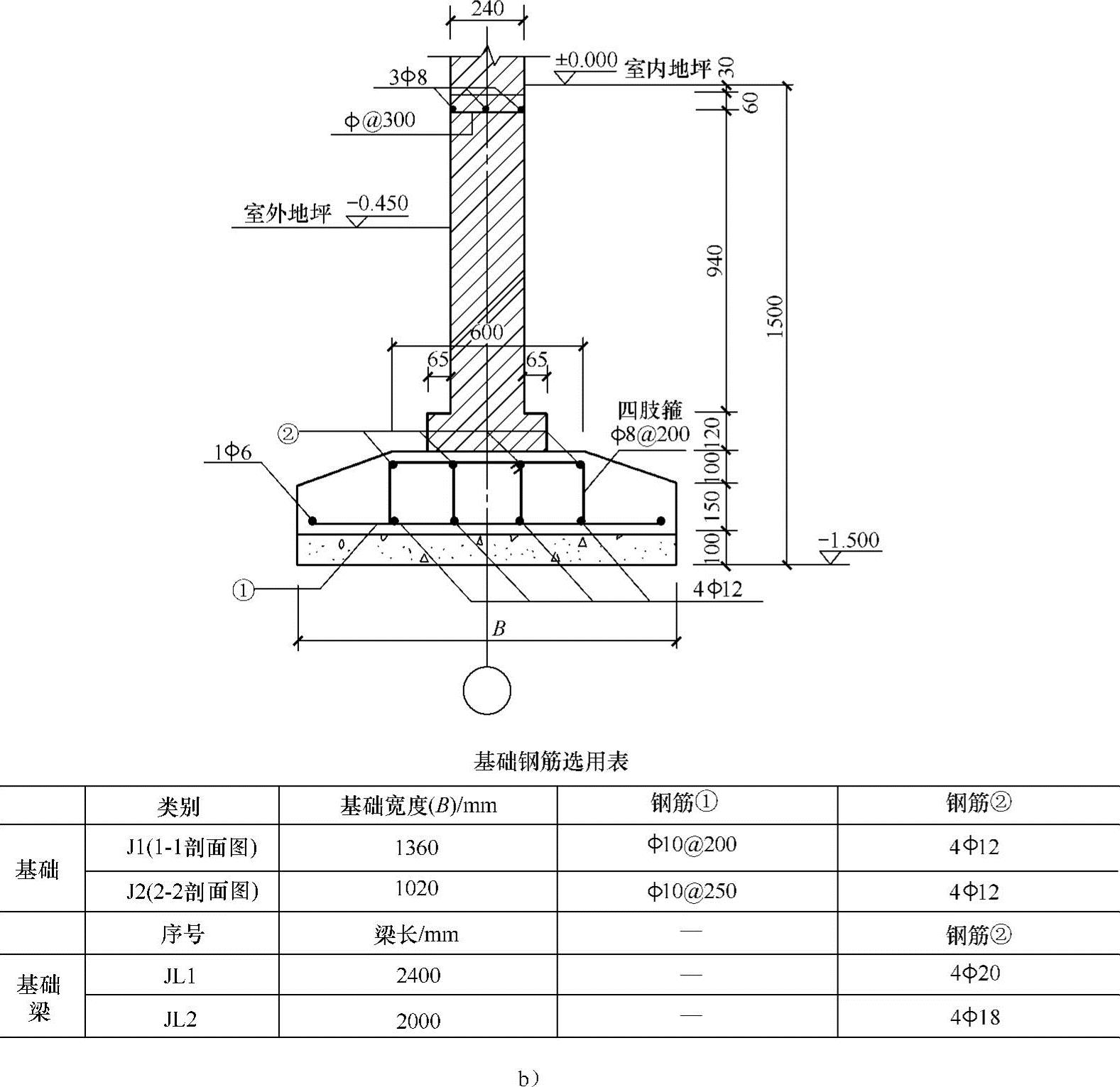

图5-8 基础结构施工图（续）

b）钢筋混凝土条形基础详图
