道路排水系统概述-测量员：专业技能入门与精通
【摘要】：城市道路是车辆和行人的交通通道，城市道路排水系统是城市道路的重要组成部分，没有城市道路排水系统予以保证，车辆和行人将无法正常通行。此外，城市道路排水系统还有助于改善城市卫生条件、避免道路过早损坏。图4-7 明沟排水示意图图4-8 暗管排水示意图1—雨水口 2—道路 3—收水井 4—雨水连接管 5—检查井井身 6—检查井井底雨水排水系统一般不设泵站，雨水靠重力排入水体。
城市道路是车辆和行人的交通通道，城市道路排水系统是城市道路的重要组成部分，没有城市道路排水系统予以保证，车辆和行人将无法正常通行。此外，城市道路排水系统还有助于改善城市卫生条件、避免道路过早损坏。
城市中需要排除的污水有雨水、融化的雪水、生活污水和工业废水。
1.污水的分类与性质
（1）生活污水。是人们在日常生活中排出的废水。其主要由厨房、卫生间、浴室等排出。生活污水含有大量的有机物，还带有许多病原微生物，经适当处理达到排放标准后方可排入水体和土壤。
（2）工业废水。是工业生产过程中所产生的废水。工业废水的水质、水量随工业性质的不同很大。根据它的被污染程度不同，可分为生产废水和生产污水两种。
1）生产废水。指在生产过程中，未受到污染或受到轻微污染以及水温稍有升高的一类工业废水，这些工业废水经过简单处理或不处理就可以直接排入城市排水管网或自然水体。如冶金、建材等企业所排出的工业废水主要以无机物为主，经简单处理后即可排放。
2）生产污水。指被污染的工业废水，需要经过处理后方可排放。如食品加工、制革等企业的废水，含有大量的有机物；再如石油、化工、农药等企业的废水，除含有大量的有机物外，还含有无机物或有毒物质。
3）雨水、雪水。又可统称为降水，指地面上径流的雨水和冰雪融化水。降水在地面、屋面流过，带有城市中固有的污染物：如烟尘、有害气体等。一般是比较清洁的，但初期的雨水污染较重。雨水径流的特点是：时间集中、流量大，以暴雨径流对人们的生命财产危害最大，同时对城市的交通影响甚大。所以应及时排入水体，以减小对城镇及企业安全的影响。
2.排水体制
由于各种污水水质不同，我们可以用不同的管道系统来排除，将各种污水排除的方式称为排水体制。排水体制分为分流制和合流制。

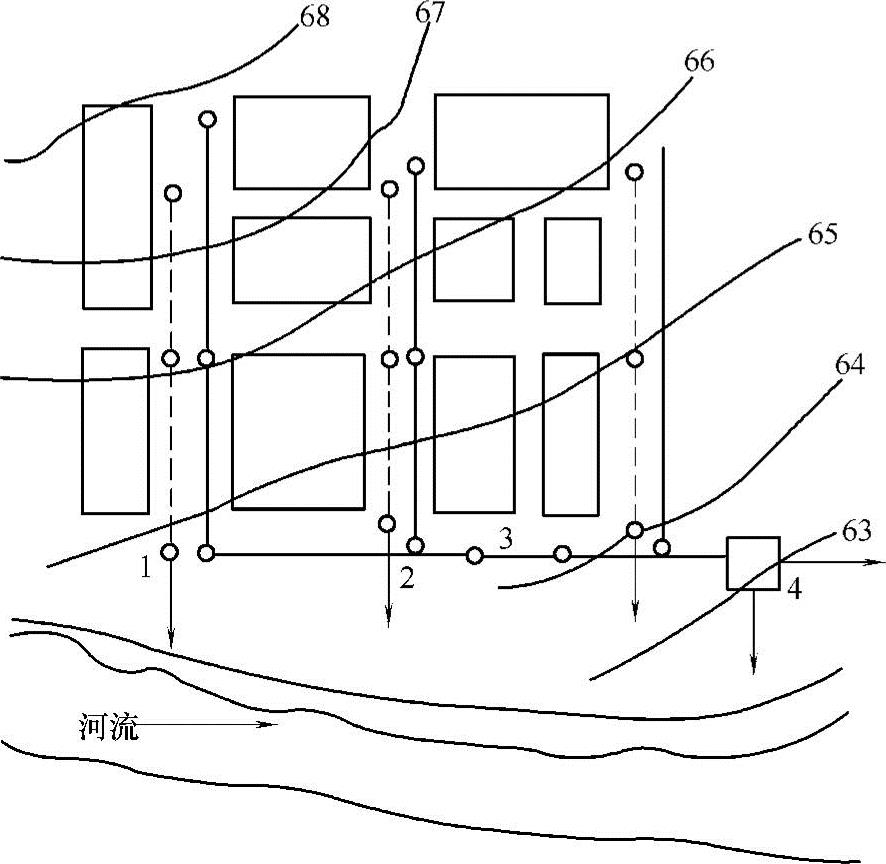

（1）分流制。是指用两个或两个以上的管道系统来分别汇集生活污水、工业废水和降水的排水方式，如图4-6所示。排除生活污水、工业废水的系统称为污水排水系统，排除雨水的系统称雨水排水系统。
分流制排水系统可以做到清、浊分流，有利于环境保护，降低污水处理厂的处理水量，便于污水的综合利用，但工程投资大、施工较困难。
图4-6 分流制排水系统
（2）合流制。是指将生活污水、工业废水和雨水混合在同一个管渠内排除的排水方式。这种排水系统虽然工程投资较少、施工方便，但会使大量没有经过处理的污水和雨水一起直接排入水体或土壤，造成了环境污染。
排入体制的应用应适合当地的自然条件、卫生要求、水质水量、地形条件、气候因素、水体情况及原有的排水设施、污水综合利用等条件。
3.道路雨水排水系统的分类
根据构造特点的不同，城市道路雨、雪水排水系统可以分为以下几类。
（1）明沟系统。在街坊出入口、人行过街等地方增设一些沟盖板、涵管等过水构筑物，使雨、雪水沿道路边沟排出。

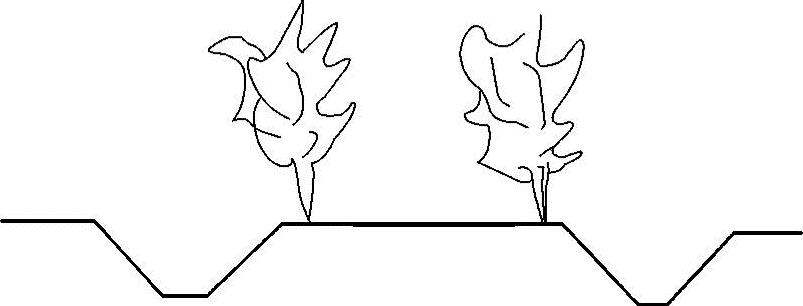

纵向明沟可设在路面的一边或两边，也可以设在车行道的中间。在干旱少雨的地区可以将道路边的绿化带与排出雨、雪水的明沟结合起来，这样既保证了路面不积水又可以利用雨水进行绿化灌溉，如图4-7所示。
（2）暗管系统。暗管系统包括街沟、雨水口、连接管、干管、检查井、出水口等部分。

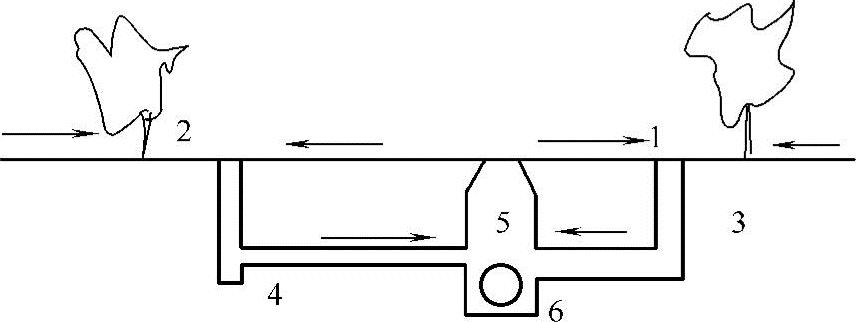

道路上及其相邻地区的地面水顺道路的纵坡、横坡流向车行道两侧的街沟，然后沿街沟的纵坡流入雨水口，再由连接管通向干管，最终排入附近的河滨或湖泊中，如图4-8所示。
图4-7 明沟排水示意图
图4-8 暗管排水示意图
1—雨水口 2—道路 3—收水井 4—雨水连接管 5—检查井井身 6—检查井井底
雨水排水系统一般不设泵站，雨水靠重力排入水体。但某些地区地势平坦、区域较大的城市如上海、天津等，因为水体的水位高于出水口，常需设置泵站抽升雨水。
（3）混合系统。城市中排除雨水可用暗管，也可用明沟，在一个城市中，也不一定只采用单一排水系统来排除雨、雪水。明沟造价低，但对于建筑密度高、交通繁忙的地区，采用明沟需增加大量的桥涵费，并不一定经济，并影响交通和环境卫生，因此，这些地区可采用暗管系统。而在城镇的郊区，由于建筑密度小、交通稀疏，应优采用明沟。在一个城市中，既采用暗管又采用明沟的排水系统就是混合系统。这种系统可以降低整个工程的造价，同时又不至于引起城市中心的交通不便和环境污染。
山区和丘陵地带的防洪沟应采用明沟。若采用暗管，由于地面坡度大、水流快，往往迅速越过暗管的雨水口，使暗管失去作用。另外，当洪流超过雨水管道的排水能力时，不能及时泄洪。
