根据组成和功能特点，道路可分为公路和城市道路两种。位于城市郊区和城市以外的道路称为公路，位于城市范围以内的道路称为城市道路。

1.路面结构层

路面结构层是指构成路面的各铺砌层，按其所处的层位和作用，主要有面层、基层和垫层。

路面不但要承受车轮荷载的作用，而且要受到自然环境因素的影响。由于行车荷载和大气因素对路面的影响作用一般随深度而逐渐减弱，因而路面通常是多层结构，将品质好的材料铺设在应力较大的上层，品质较差的材料铺设在应力较小的下层，从而形成了路基之上采用不同种类和功能的材料分别铺设垫层、基层和面层的路面结构形式。

（1）面层。面层位于整个路面结构的最上层。它直接承受行车荷载的垂直力、水平力以及车身后所产生的真空吸力的反复作用，同时，它受到降雨和气温变化的不利影响最大，是最直接地反映路面使用性能的层次。因此，与其他层次相比，面层应具有较高的结构强度、刚度和稳定性，并且耐磨、不透水，其表面还应具有良好的抗滑性能和平整度。道路等级越高、设计车速越大，对路面抗滑性能、平整度的要求越高。

修筑高等级道路面层所用的材料主要有沥青混凝土和水泥混凝土等。

沥青面层往往由2～3层构成。表面层有时称磨耗层，用来抵抗水平力和轮后吸力引起的磨耗和松散，可用沥青玛脂与碎石的混合料或沥青混凝土铺筑。中面层、下面层为主面层，它是保证面层强度的主要部分，可用沥青混凝土铺筑。

（2）基层。基层位于面层之下，垫层或路基之上。基层主要承受面层传递的车轮垂直力的作用，并把它扩散到垫层和地基，基层还可能受到面层渗水以及地下水的侵蚀。故需选择强度较高，刚度较大，并有足够水稳性的材料。

用来修筑基层的材料主要有：水泥、石灰、沥青等稳定土或稳定粒料（如碎石、砂砾），工业废渣稳定土或稳定粒料，各种碎石混合料或天然砂砾。

基层可分两层铺筑，其上层称基层或上基层，起主要承重作用，下层则称底基层，起次要承重作用。底基层材料的强度要求比基层略低些，可充分利用当地材料，以降低工程造价。

（3）垫层。垫层是介于基层与地基之间的层次。并非所有的路面结构中都需要设置垫层，只有在地基处于不良状态，如潮湿地带、湿软土基、北方地区的冻胀土基等，才应该设置垫层，以排除路面、路基中滞留的自由水，确保路面结构处于干燥或中湿状态。

垫层主要起隔水（地下水、毛细水）、排水（渗入水）、隔温（防冻胀、翻浆）作用，并传递和扩散由基层传来的荷载应力，保证路基在容许应力范围内工作。

修筑垫层的材料，强度不一定很高，但隔温、隔水性要好，一般以就地取材为原则，选用粗砂、砂砾、碎石、煤渣、矿渣等松散颗粒材料，或采用水泥、石灰煤渣稳定的密实垫层。一些发达国家采用聚苯乙烯板作为隔温材料。

值得注意的是，如果选用松散颗粒透水性材料作垫层，其下应设置防淤、防污用的反滤层或反滤织物（如土工布等），以防止路基土挤入垫层而影响其工作性能。

图4-4 路面结构示意图

2.道路的组成

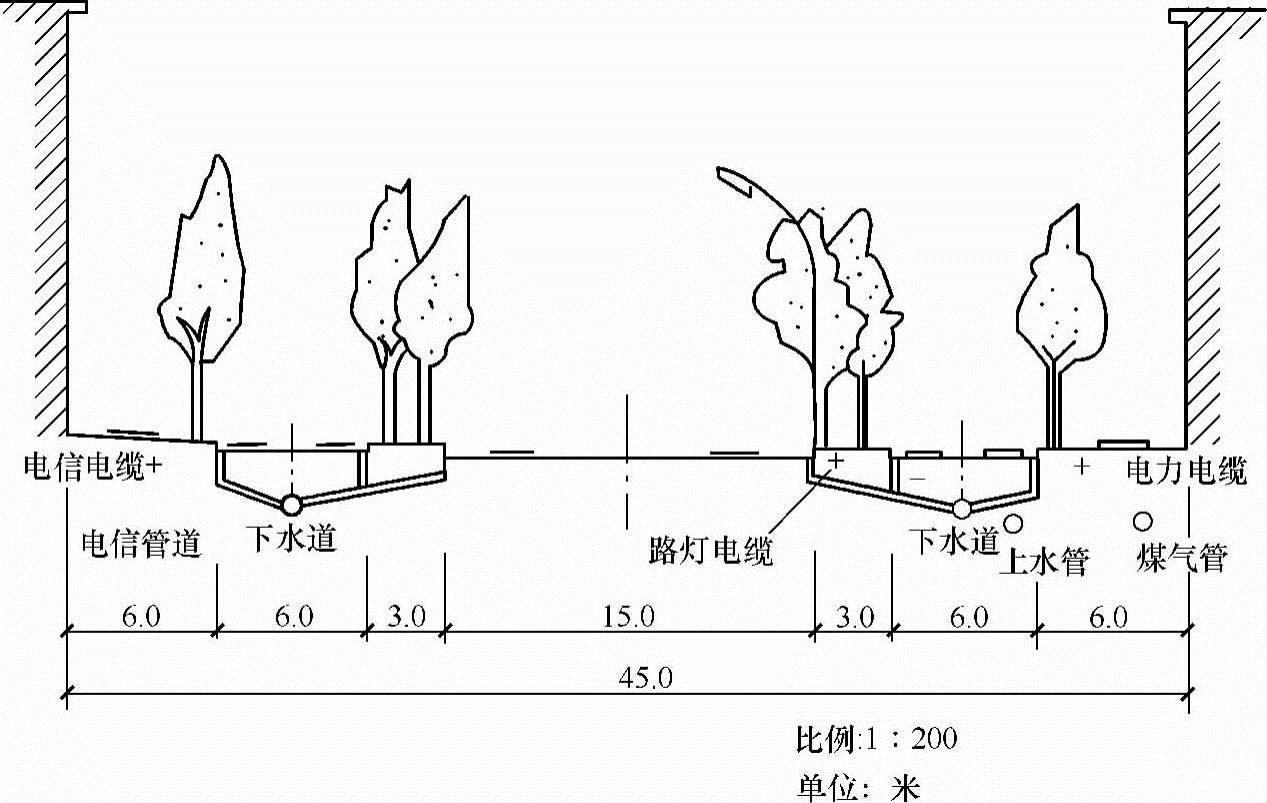

城市道路横断面图是道路中心线法线方向的剖面图。它是由车行道、绿化带、分隔带和人行道等几部分组成，地上有电力、电信等设施，地下有给水管、污水管、煤气管和地下电缆等公用设施，如图4-5所示。图中要表示出横断面各组成部分及其相互关系。

图4-5 道路组成
