1.柱

排架柱是厂房结构的主要承重构件，它承受屋架、吊车梁、支撑、连系梁和外墙传来的荷载，并把这些荷载传给基础。

单层工业厂房的山墙面积大，所受风荷载也大，故在山墙中布设抗风柱，使墙面受到的风荷载一部分由抗风柱上端通过屋顶系统传到厂房纵向骨架上去，一部分由抗风柱直接传至基础。

2.基础

基础承受柱子和基础梁传来的荷载，并将这些荷载传给地基。

3.屋架

屋架是屋盖结构的主要承重构件，承受屋面板、天窗等屋盖上的荷载，再将荷载传给柱子。

4.屋面板

屋面板铺设在屋架、檩条或天窗架上，直接承受板上的各类荷载（包括屋面板自重、雪荷载、积灰荷载、施工检修荷载等），并将荷载传给屋架。

5.吊车梁

吊车梁设置在柱子的牛腿上，其上装有塔式起重机轨道，塔式起重机沿着轨道行驶。吊车梁承受塔式起重机的自重和起重、运行中的荷载（包括塔式起重机的起重量、塔式起重机起动或制动时所产生的纵向、横向制动力及冲击荷载等），并将这些荷载传给柱子。

6.连系梁

连系梁是厂房纵向柱列的水平连系构件，用以增加厂房的纵向刚度，承受风荷载或上部墙体的荷载，并将荷载传给纵向柱列。

7.基础梁

基础梁承受上部墙体的重量，并把这些荷载传给基础。

8.支撑系统构件

支撑构件的作用是加强结构的空间整体刚度和稳定性。它主要传递水平风荷载及起重机产生的水平制动力。支撑构件设置在屋架之间的称为屋盖结构支撑系统，设置在纵向柱列之间的称为柱间支撑系统。图4-3为各承重构件的荷载传递关系。

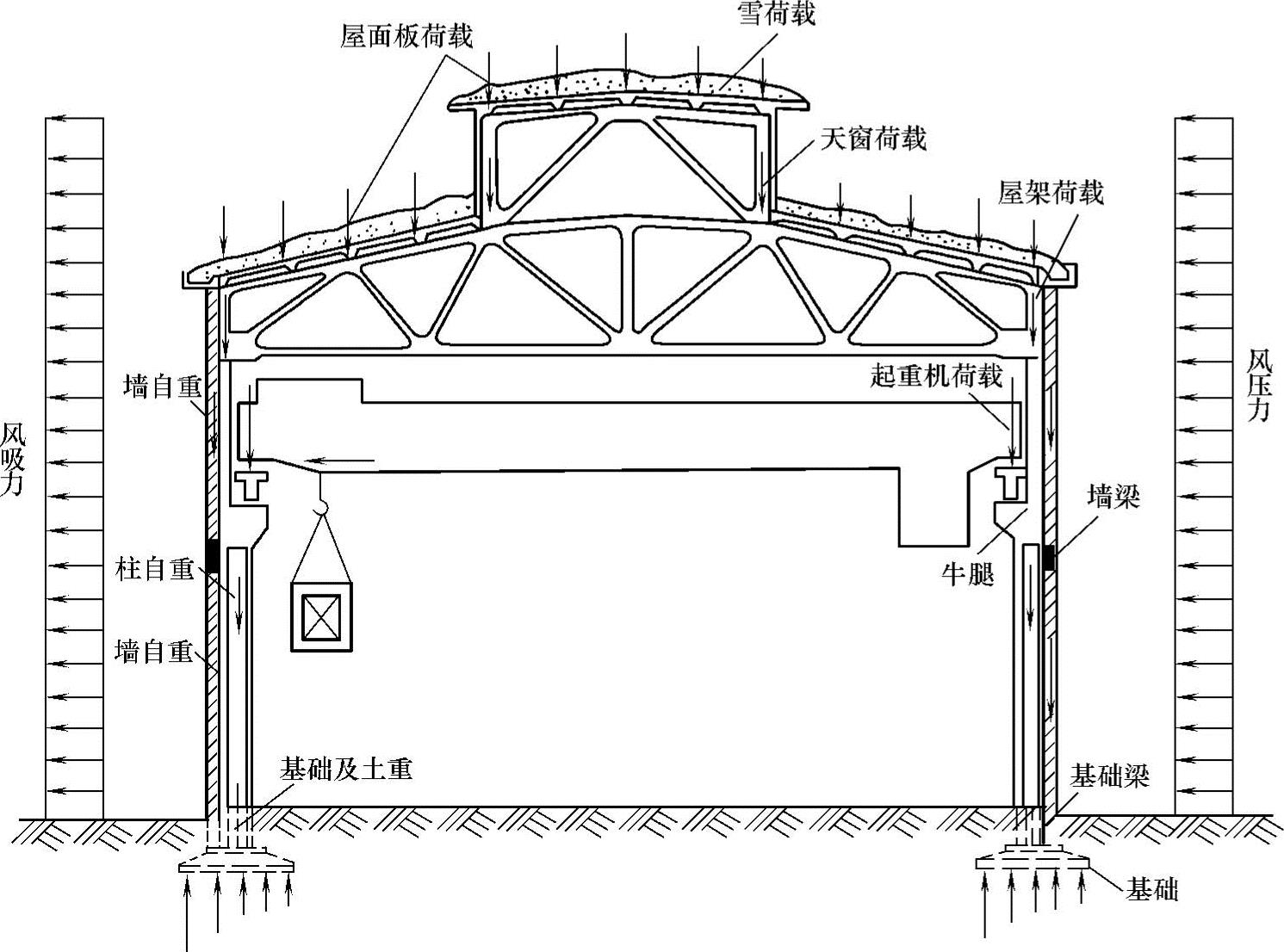

图4-3 单层工业厂房承重结构主要荷载图
