林达滑坡岩质边坡发育薄层夹中厚层变质砂岩、夹粉砂质板岩及砂质板岩互层（T3 ln1），选取结构面均匀区，采用测线法，测线倾伏向/倾伏角为121°/0°，取得结构面统计样本数为150，如图4.4-6所示。

技术路线为：

1）采用测线法对结构面几何特征进行野外取样统计，统计要素包括产状（倾向和倾角）、隙宽、半迹长、间距。

2）采用软件DIPS作出产状（倾向和倾角）极点图，据极点图并结合结构面成因的野外划分，对样本分组。

pagenumber_ebook=151,pagenumber_book=139

图4.4-5　斜坡演化模式图——前缘滑动变形阶段

pagenumber_ebook=151,pagenumber_book=139

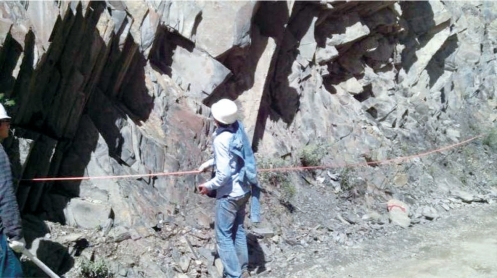

图4.4-6　滑坡区库岸岩体结构面

3）采用Terzaghi方法对倾向、倾角样本分布的取样偏差进行纠正，得到两者总体的概率分布。

4）依据直方图得到隙宽总体的概率分布。

5）采用试算法由半迹长样本推算直径的概率分布。

6）采用试算法由间距样本推算体密度大小。

7）以上三维空间几何参数输入结构面网络模拟程序中，得到三维几何模型。

8）由结构面优势产状、临空面产状通过赤平投影图初步判断斜坡失稳形式。

（1）结构面分组。使用结构面分析软件DIPS生成库岸岩体结构面极点等密度图（图4.4-7）（注：采用施密特分布等间距上半球投影网）。据结构面统计样本地质成因的野外判断与结构面极点图分为3组优势结构面：层理，样本容量为107，产状范围为246°～274°/63°～77°（倾向/倾角）；节理Ⅰ，样本容量为23，产状范围为345°～360°、0°～56°/12°～56°；节理Ⅱ，样本容量为18，产状范围为134°～161°/23°～43°。2个样本260°/85°、270°/88°不被划分至任何一组。

pagenumber_ebook=152,pagenumber_book=140

图4.4-7　库岸岩体结构面极点等密度图

pagenumber_ebook=152,pagenumber_book=140

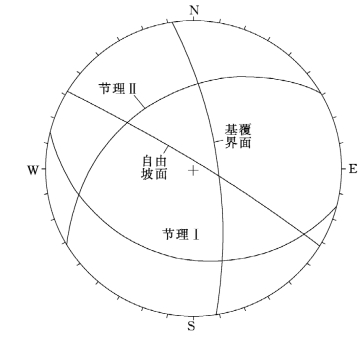

图4.4-8　林达滑坡对岸边坡临空面与结构面的赤平投影关系图

（2）斜坡失稳形式。滑坡区库岸岩体为坚硬岩体，可由临空面与结构面产状的赤平投影图初步预测可能失稳形式，为防范提供依据。其中，投影图采用上半球等角度投影法。共发育三组优势结构面，优势产状分别为层理261°/71°、节理Ⅰ14°/28°、节理Ⅱ149°/35°，滑坡对岸边坡临空面产状为211°/85°，滑坡滑动前临空面产状为31°/60°。

从图4.4-8可知，层理和节理Ⅱ的交线与临空面同向、层理和节理Ⅰ的交线与临空面反向、节理Ⅰ和节理Ⅱ的交线与临空面反向，因此为双平面潜在滑动，其中滑动面为节理Ⅱ，促进滑动，所以为求稳定需减弱两者的下滑力增加抗滑力；而节理Ⅰ与临空面反向，阻碍滑动，对岩体稳定性有利，但同时切割岩体、弱化岩体质量，对稳定性不利。所以，也得防范崩塌、落石，提高岩体的完整性。
