（1）试验装置图

1）进气风室试验装置示意图见图9-11～图9-13。

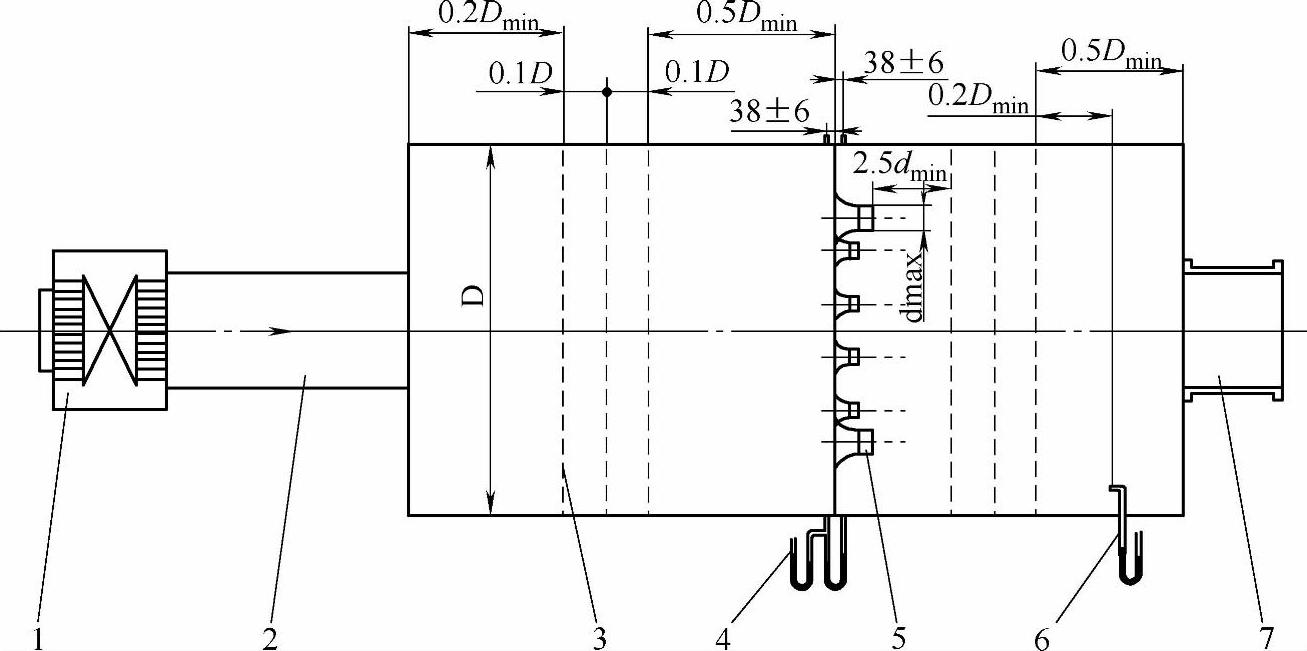

图9-11 进气风室试验装置示意图（一）

1—辅助风机 2—连接管 3—均流网 4、6—压力计 5—喷嘴 7—试验风机

2）出气风室试验装置示意图见图9-14和图9-15。

3）风室截面选择。风室的截面可以是圆的、方的或矩形。设计时视尺寸的大小、安装要求和加工制造的难易程度，选择相应的形状。

（2）设计原则

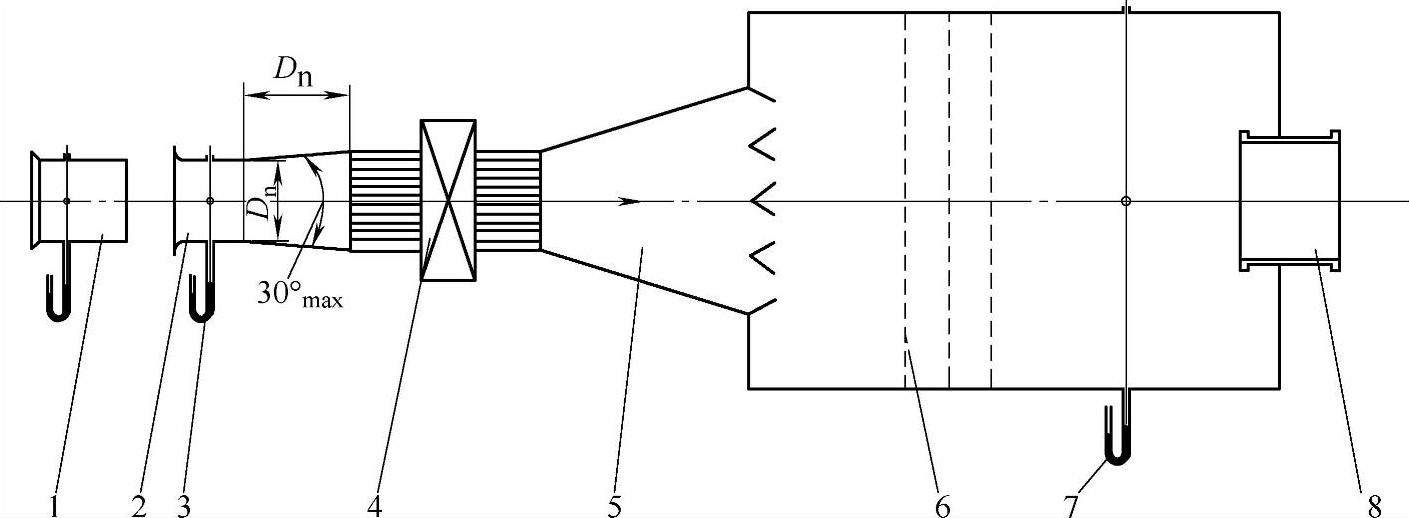

图9-12 进气风室试验装置示意图（二）

1—锥形喷嘴 2—90°圆弧喷嘴 3、7—压力计 4—辅助风机 5—过渡接头 6—均流网 8—试验风机

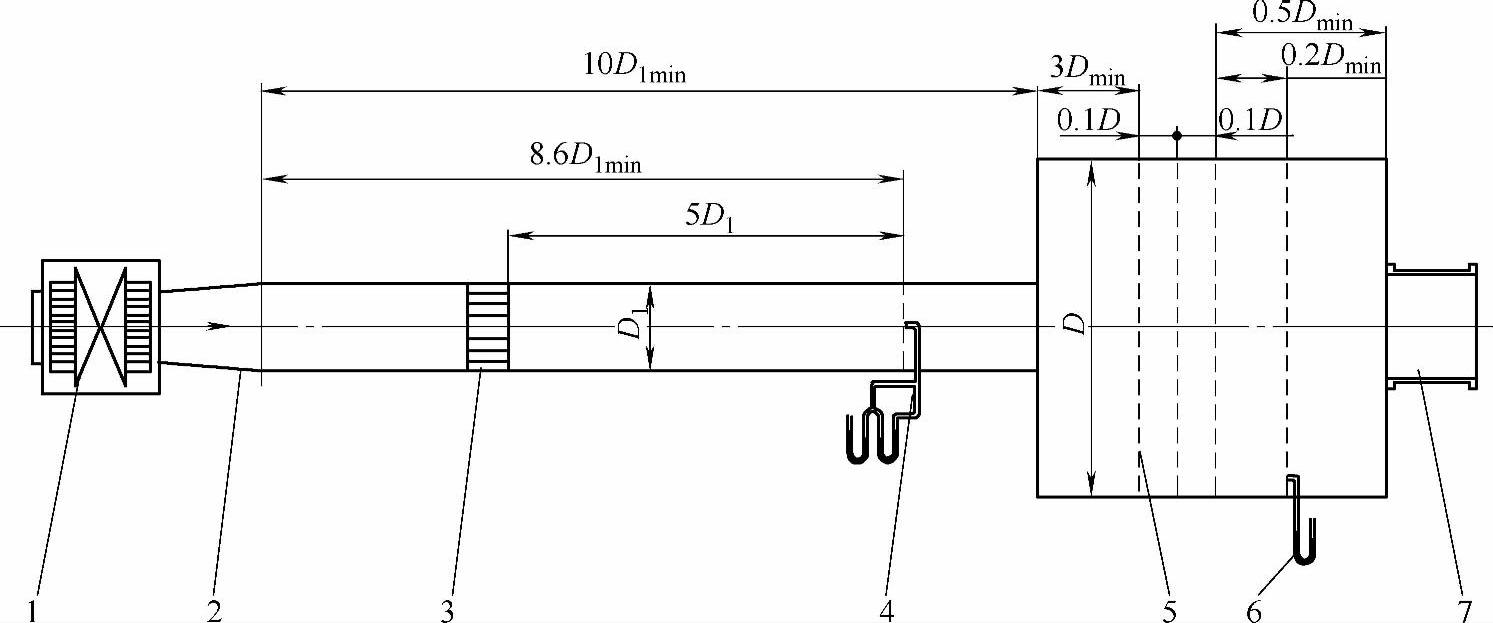

图9-13 进气风室试验装置示意图（三）

1—辅助风机 2—过渡接头 3—标准整流格栅 4—皮托管（压力计） 5—均流网 6—压力计 7—试验风机

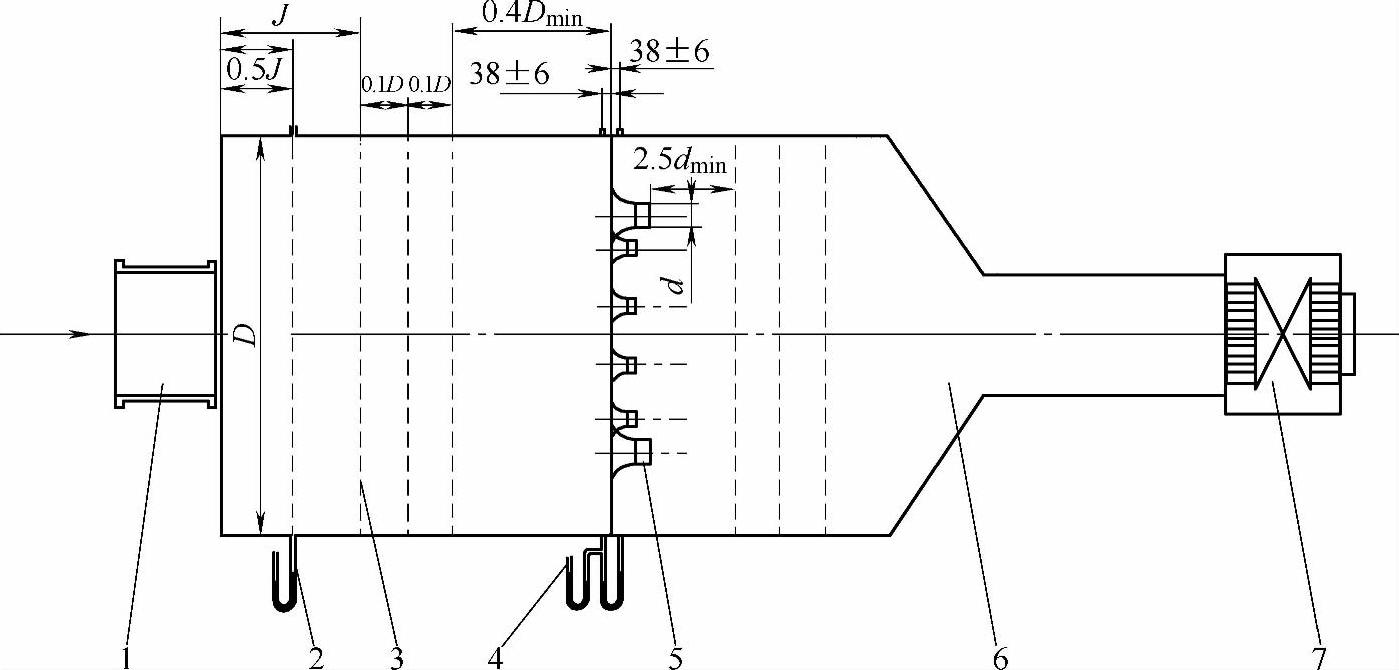

图9-14 出气风室试验装置示意图（一）

1—试验风机 2、4—压力计 3—均流网 5—喷嘴 6—过渡接头 7—辅助风机

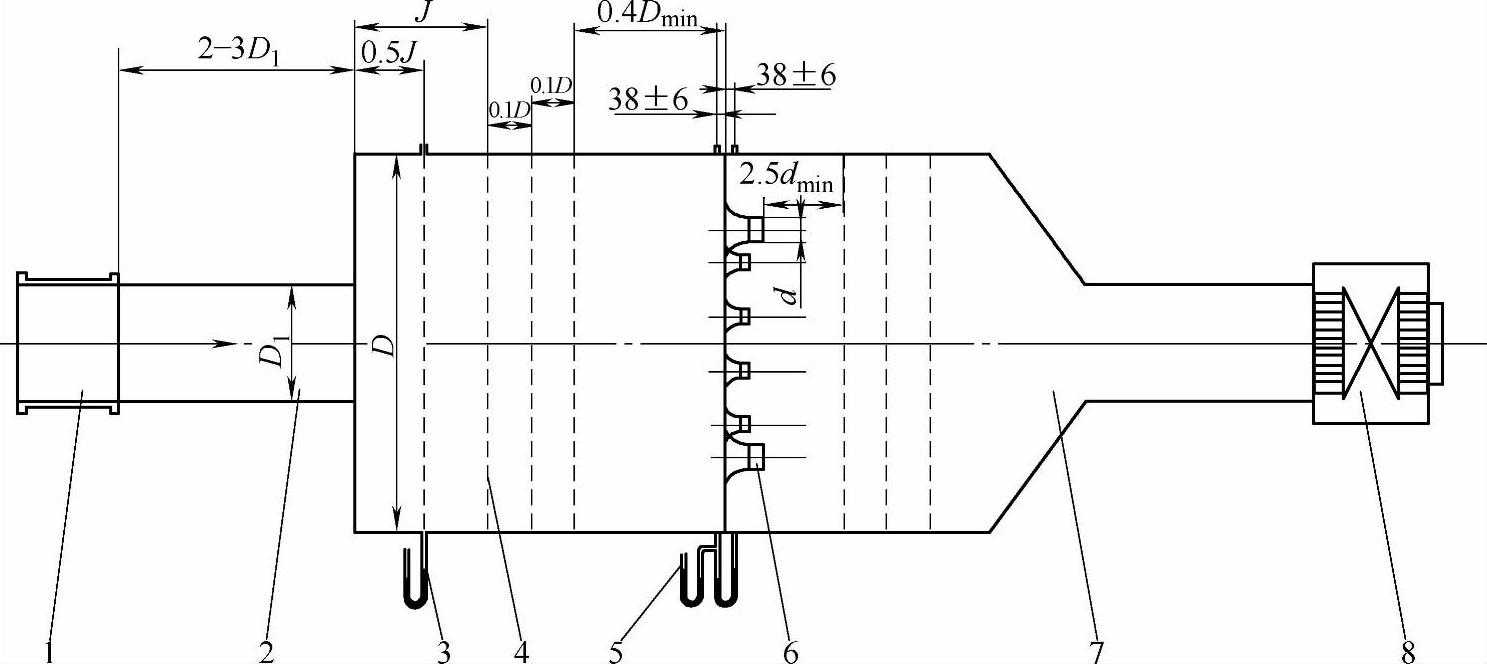

图9-15 出气风室试验装置示意图（二）

1—试验风机 2—短管 3、5—压力计 4—均流网 6—喷嘴 7—过渡接头 8—辅助风机

1）风室截面尺寸：①风室内最大气流速度应小于等于2m/s。②试验风机的形式。进气风室的横截面是风机进口喉部面积的5倍；试验风机为离心风机时，出气风室的横截面至少应是风机出口或出风管面积的9倍；试验风机为轴流风机时，出气风室的横截面至少应是风机出口或出风管面积的16倍。

如果采用风室内多喷嘴测定流量，还应考虑以下问题：喷嘴空间布置。即每个喷嘴的中心线距风室壁至少为1.5倍喷嘴喉部直径。在同时使用中任意两个喷嘴中心之间的最小距离，为最大喷嘴喉部直径的3倍。

2）风室长度尺寸：①考虑试验风机的型式。②试验风机进口（出口）当量直径。对于离心风机，图9-9中尺寸L至少应为风机等效出口直径的1倍；对于轴流风机，至少应为风机等效出口直径的2倍。除此之外，还应考虑增加人孔带来的尺寸的增加。

（3）多喷嘴要求通过喷嘴的速度应控制在15～35m/s范围内。
