（1）试验装置图

1）进气试验装置示意图见图9-6至图9-8。

图9-6 进气试验装置示意图（一）

1—进口90°圆弧喷嘴或锥形喷嘴 2、6—压力计 3—整流网 4—标准格栅 5—锥形管 7—试验风机

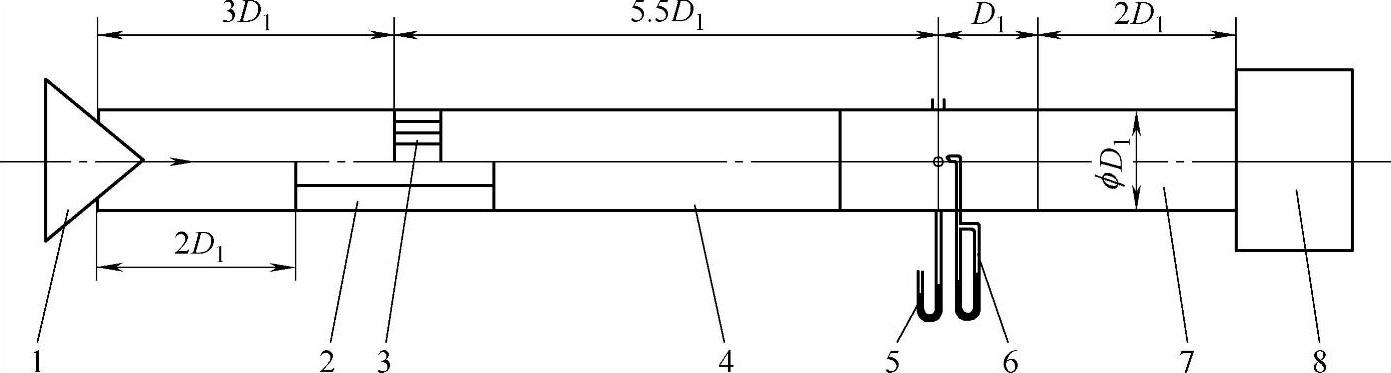

图9-7 进气试验装置示意图（二）

1—节流器 2—星形整流栅 3—标准格栅 4—试验风管 5—静压测压计 6—流量压差计 7—进口过渡接管 8—试验风机

图9-8 进气试验装置示意图（三）

1—节流器 2—标准格栅 3—试验风管 4—皮托管测压计 5—温度计 6—进口过渡接管 7—试验风机

2）出气试验装置示意图见图9-9和图9-10。

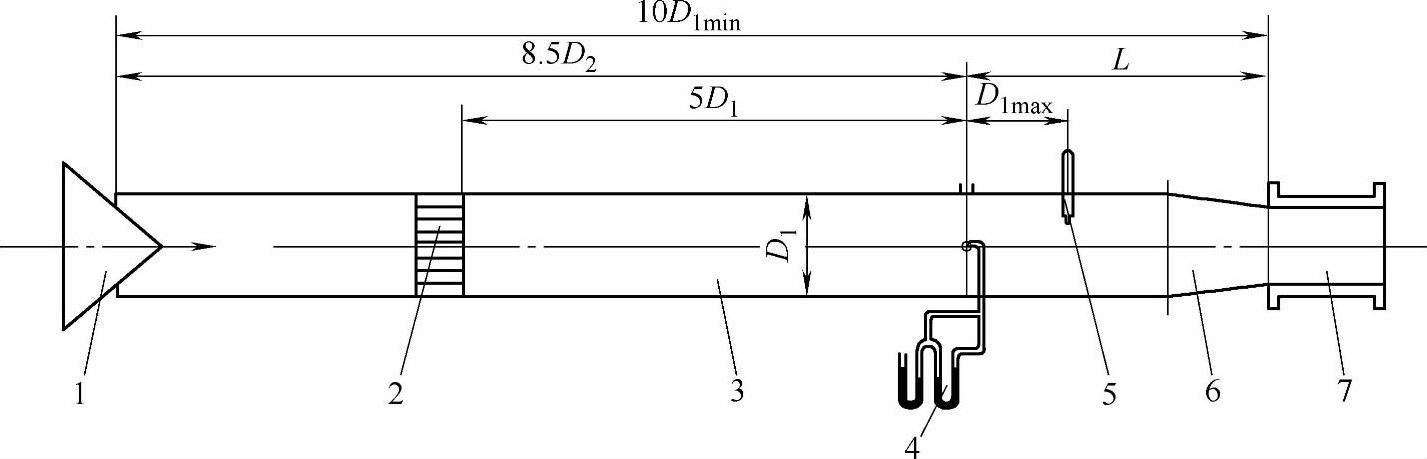

图9-9 出气试验装置示意图（一）

1—试验风机 2—过渡风管 3—标准格栅 4—皮托管（压力计） 5—节流器

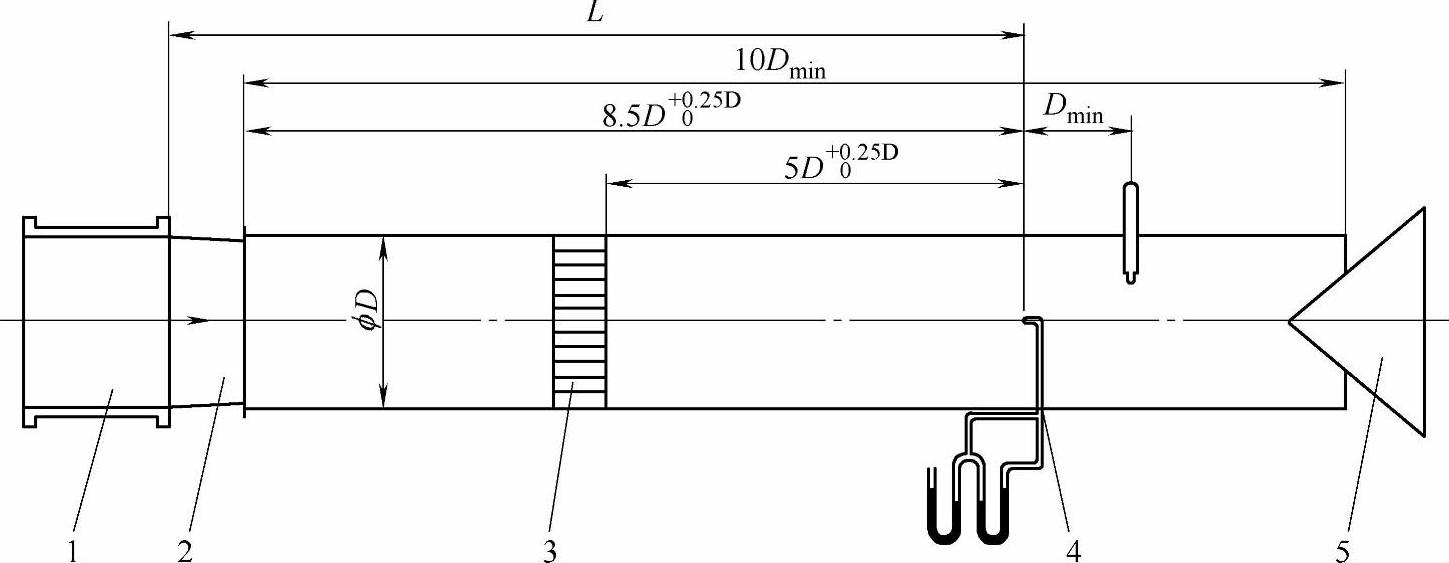

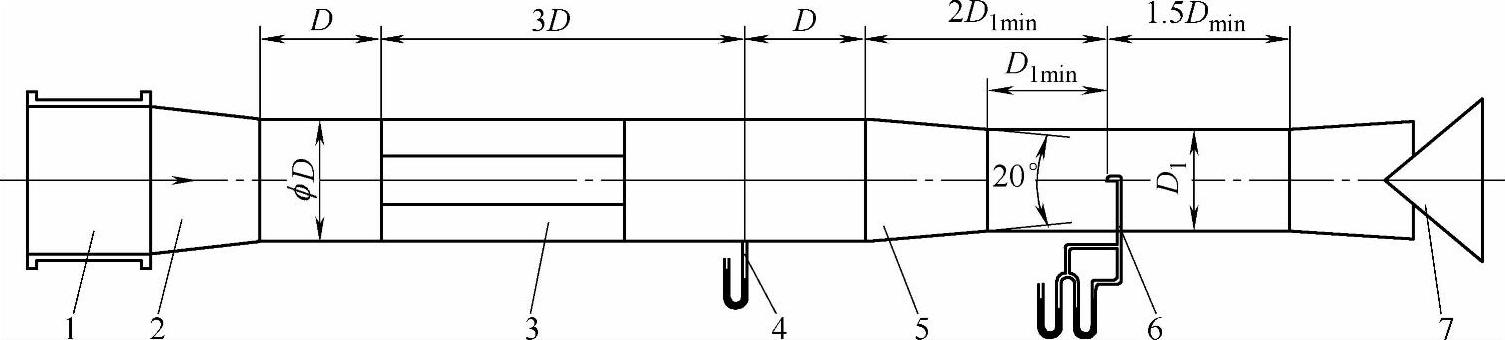

图9-10 出气试验装置示意图（二）

1—试验风机 2—过渡风管 3—星形整流栅 4—压力计 5—变径管 6—皮托管（压力计） 7—节流器

（2）风管基本要求

1）风管式试验装置的进气和出气测试管路截面积，应分别与通风机进气口和出气口法兰内孔的面积相同。不同时应采用锥形管连接。

出口锥形管应符合下列规定：①圆形的通风机出口时，0.95≤（D₂/D₁）2≤1.07，L=D₂。②矩形的通风机出口时，0.95≤πD²₂/4ab≤1.07。当b≤4a/3时，L=D₂；当b＞4a/3时，。③圆形或矩形的通风机出口时，0.95≤A₁/A₂≤1.05。

进口锥形管应符合下列规定：①圆形的通风机进口时，0.975≤D₂/D₁≤1.5，L=D₂。②矩形的通风机进口时，πD₂²/（4ab）≥0.95，。③圆形或矩形的通风机进口时，0.925≤A₂/A₁≤1.125。

符号说明如下：D₂为试验风管直径；D₁为通风机进口或出口直径；a为矩形通风机进口或出口宽；b为矩形通风机进口或出口的高；L为锥形管的长度；A₂为试验风管截面积；A₁为通风机进口或出口面积。

2）除另有规定之外，所有试验风管应是直的并全为圆形横截面。风管各段之间的接头要有良好的对中，没有内部隆起，无明显的泄漏。

（3）试验空间要求在通风机及其试验风道的组件的进口或出口周围，不得存有大于1m/s的气流。由风道或试验通风机的进口或出口处2倍风道直径内，不得有任何墙壁或其他重大障碍物。
