建筑空调风机的转速测定方法及仪表
【摘要】：测量风机转速的仪表及方法很多，目前常用的是光电转速传感器和转速数字显示仪。这两种仪表精度高、误差很小，但转速数字显示仪必须与转矩转速传感器配套使用，因此操作复杂。机械转速表测量误差大些。图9-5 转矩转速传感器光电转速传感器 使用光电转速传感器测量转速时，要在被测量旋转轴的表面上涂上黑白相间的条纹各z条。而后使光电转速传感器照射有条纹的轴表面。
测量风机转速的仪表及方法很多，目前常用的是光电转速传感器和转速数字显示仪。这两种仪表精度高、误差很小，但转速数字显示仪必须与转矩转速传感器配套使用，因此操作复杂。机械转速表测量误差大些。

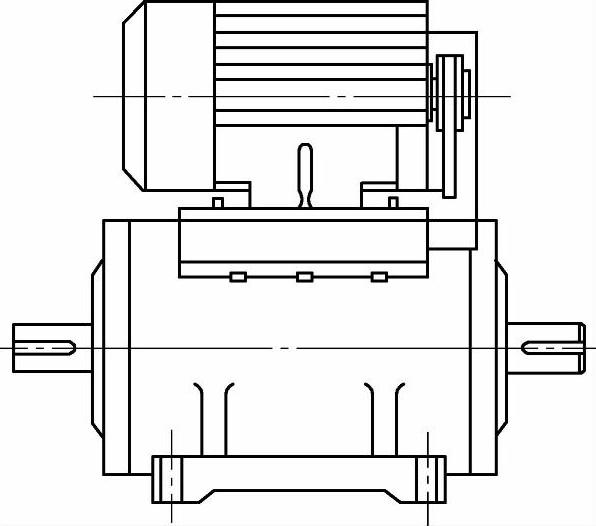

图9-5 转矩转速传感器
（1）光电转速传感器 使用光电转速传感器测量转速时，要在被测量旋转轴的表面上涂上黑白相间的条纹各z条。而后使光电转速传感器照射有条纹的轴表面。光敏管受到每秒
次交变的光线照射，显示出的转速计算如下：
式中，n为轴转速（r/min）；x为白条纹反射在数字显示仪上的数字；t为测量控制时间（s）；z为轴上光亮条纹数。
（2）手持式光电数字转速表 在被测旋转轴的表面贴上反射标记纸；然后按下电源开关，将投光器射出的红色光线对准贴在轴上的反射标记纸。转速表与旋转轴反射面的距离在50～150mm为宜。
转速表每一秒以数字显示一次转速，因此使用时所显示的数字跳动很快，待数字稳定时的数字即为所测转速。该表有储存显示的功能。当手指离开电源开关时，显示数字就自动地被记忆储存。此后，按下储存功能按钮，则可再现测量值。
（3）转矩转速测量仪 数字式转矩转速测量仪有ZJYW1等形式，是测量转矩和转速的高精度直读数字式的电子仪器。它可以同时测出被测机的转矩、转速或功率。有储存打印功能。该仪器需与传感器配套使用，且每次测量前需根据传感器的型号、环境温度、测量范围进行开关设定和系统调零。
