测压仪表及方法，风机工程设计、使用与维修
【摘要】：大气压力测定仪表 测量大气压力常采用空盒气压表、标准水银气压表。标准水银气压表是根据大气压力与真空管中水银柱压力相平衡的原理制成。它还可作为空盒气压表的标定仪表使用。玻璃管内可装水、酒精或水银等，应根据所测气体压力大小而决定采用何种液体。读数时应注意方法。图9-1 U形管液柱压力计图9-2 读数方法2）微压计。微压计适用于测量微小压力，测量准确。
（1）大气压力测定仪表 测量大气压力常采用空盒气压表（如DYM3型）、标准水银气压表（如DYB1型）。标准水银气压表是根据大气压力与真空管中水银柱压力相平衡的原理制成。它还可作为空盒气压表的标定仪表使用。
（2）气体压力测定仪表

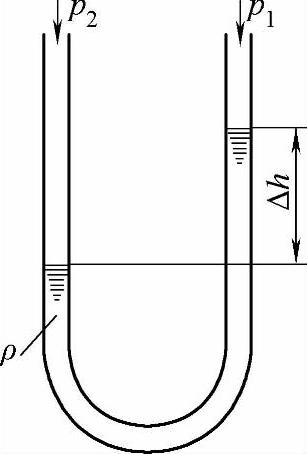

1）U型管液柱压力计。图9-1所示为U形管液柱压力计。它是由一根内径均匀、断面相等的直玻璃管弯成U形，或用两根内径相同的直玻璃管，利用一弯管（或橡胶管）相连构成。其玻璃管内径为6～10mm。玻璃管固定在特制的木板上或木盒内。玻璃管上或在木板上有刻度。玻璃管内可装水、酒精或水银等，应根据所测气体压力大小而决定采用何种液体。因为纯水的密度为1000kg/m3，为了计算方便常采用纯水作为管内液体。
读数时应注意方法。如图9-2所示，不同的工作液体，眼睛平视的位置是不同的。液面读数精度为±0.5%，测量范围一般为10～2000mm。
图9-1 U形管液柱压力计
图9-2 读数方法
2）微压计。微压计适用于测量微小压力，测量准确。图9-3为倾斜式微压计。倾斜系数i为
式中 h——垂直细管的水面移动距离；
L——在相同压力下，倾斜管的水面沿倾斜尺移动的距离。
图9-4为补偿式微压计。其读数以0.01mm来计数，观察误差在0.2Pa以内。测量范围在0～2500Pa。
测量正压时，橡胶管接于带正号（+）的接头上，一般位于补偿式微压计的上部；测负压时，橡胶管接于带负号（-）的接头上。测量压差时，应将带正号（+）的接头接于高压，带负号的接头接于低压。
图9-3 倾斜式微压计
