根据上述防噪原理,下面介绍几种通风机噪声控制的主要方法。
(1)设计性能良好的通风机,防止或减少本身噪声源的发生 为了降低噪声激励,在通风机设计时,应事先考虑减少通风机声源噪声的因素。为此在气动性能上要尽量减少气流冲击和附面层分离现象,以避免或减少冲击噪声和涡流噪声的发生。设计时要避免通流部分尖锐突出和急剧转弯。合理选择通风机的转速大小,这是因为通风机的噪声与转速是6次方比例关系。要十分注意控制叶轮与蜗舌处的间隙大小,因为试验研究和实践证明,间隙x的大小对通风机噪声影响较大。图8-37为叶轮与蜗舌间隙x和噪声关系的试验曲线。结果表明,间隙太小,噪声将增加较快。
对于压力不高的离心通风机,可以设计成如图8-38所示的低噪声通风机。该通风机具有较大的蜗室,叶轮出口的高速气流一进入蜗室,速度便很快降低;同时叶轮进口和轮盘为曲面状,可以使气流均匀地流动,防止紊流的发生。这种通风机与同性能的一般通风机比较,噪声下降15方左右。

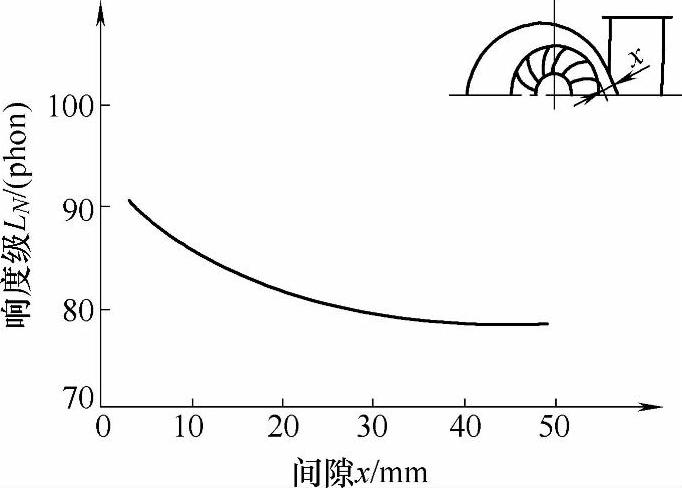

图8-37 叶轮与蜗舌处间隙对噪声的影响

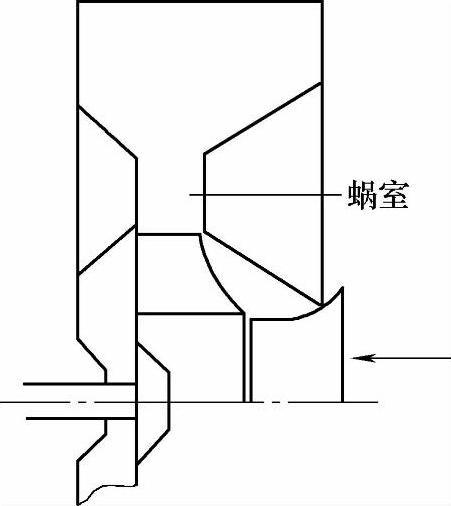

图8-38 低噪声通风机
此外,尽量提高叶轮及主轴的动平衡精度,保持良好的润滑条件,增加机壳刚性,提高其固有频率等,也可有效地减少噪声源的激发力,减少噪声的发生。
目前,通风机噪声源的控制,特别是风压高的大容量通风机,乃是一个比较困难和有待解决的问题。
(2)消声器 由于通风机在进气口和排气口的噪声最大。为此在通风机进、排气口处设计和安装消声器,使通风机进、排气口的声辐射噪声减至最小,可以有效地降低噪声。

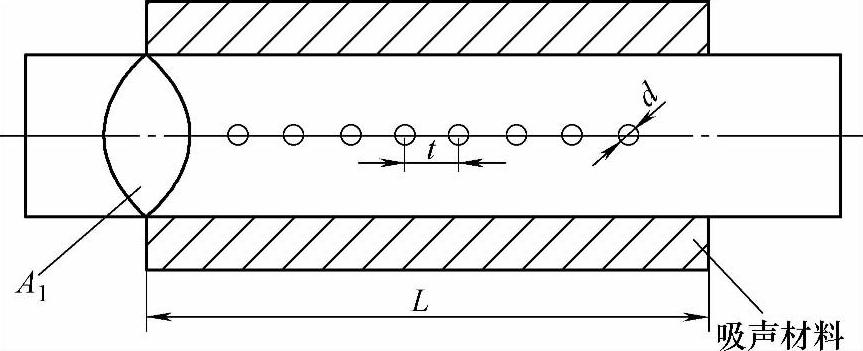

图8-39 吸声式消声器结构示意图
由于通风机噪声频带比较宽广,而且允许的压力损失也小,所以一般很少采用膨胀式和共振式消声器,往往使用吸声式消声器来减低通风机的噪声。图8-39为吸声式消声器的结构示意图。在截面A1的消声管壁上开设很多小孔,周围填充多孔性吸声材料。当声波通过消声管时,声能被吸收,达到噪声衰减。噪声衰减性能与吸声材料的密度、厚度、小孔的直径d,以及开口度有关。其中t为孔与孔之间的距离(或周节)。这种消声器和其他形式的消声器不同,它在宽广的频率范围内具有良好的衰减特性,特别是对高频具有较大的衰减量。图8-40为频率开口度的不同与减噪量的关系。这种消声器,可以把它作为一般的吸声管来考虑,减噪量LT可以采用Sabinl公式计算:
式中,K1为吸声率a决定的常数;P为吸声材料的周长(m);A1为消声管的截面积(m2);L为壳体长度(m)。
式(8-53)说明,减噪量主要取决于壳体长度L和填充于内表面的吸声材料的吸声率。图8-40示出频率与减噪量的关系。图8-41示出消声器的安装及通风机噪声的传播。

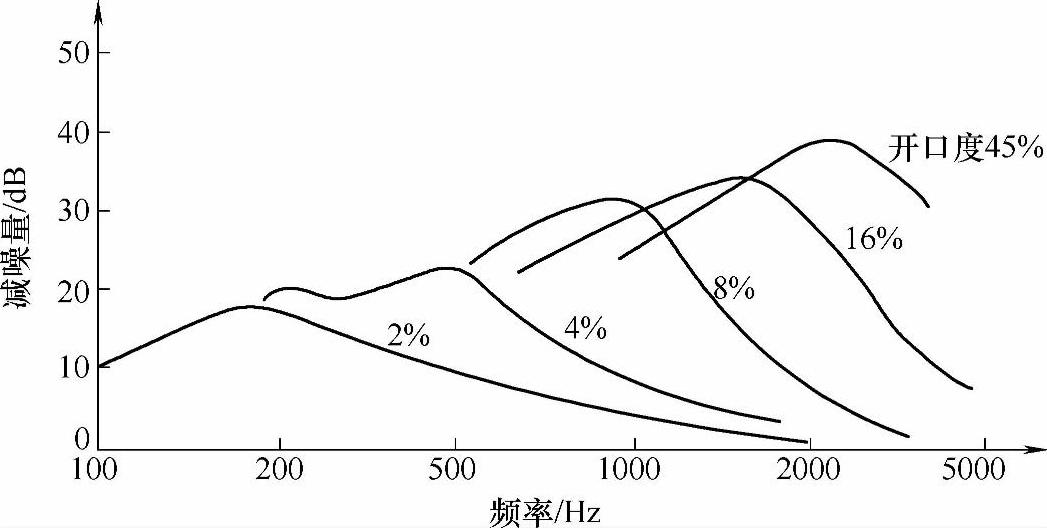

图8-40 频率与减噪量的关系

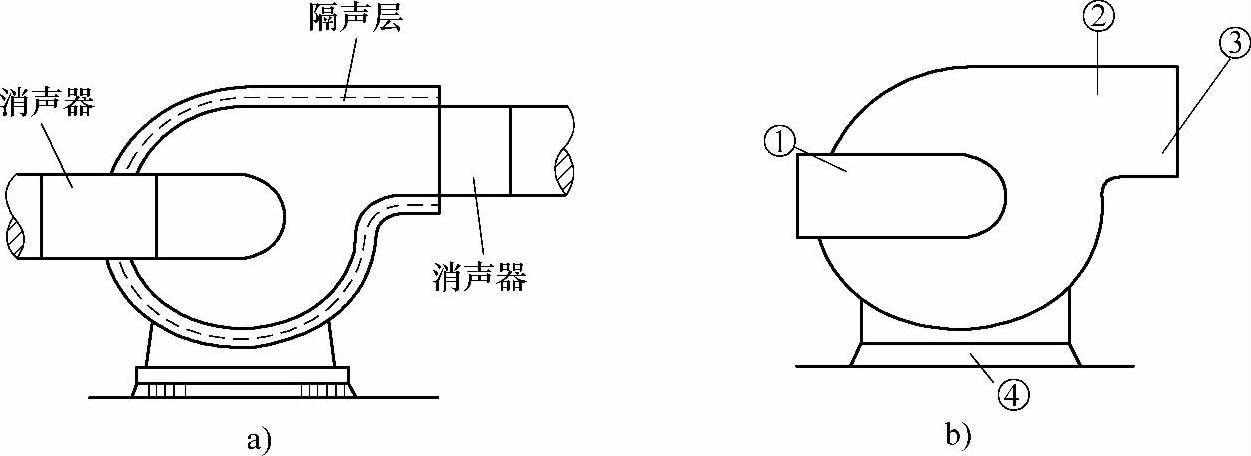

图8-41 消声器安装及通风机噪声传播
a)消声器安装 b)噪声传播路径
①~④—噪声传播路径
图8-42示出通风机进气管前设置消声器。带有过滤网的迷宫式消声器的用例。
(3)通风机出口管道的消声 在通风机管道出口设置吸声板如图8-43所示。这样可以使噪声级有效地得以降低。同样在图8-44所示的通风机进口设置吸声板,也有良好的消声效果。
(4)设置隔声间(室)现在,为了防止或降低通风机噪声的传播,出现将通风机放置在具有吸声性能的隔声间内。这时为了能够进气,需放置吸气口及管道,于是就会产生噪声的穿透。为此,应在进气口设置消声器,使噪声衰减。
(5)防声罩 通风机噪声的控制,除了重视通风机本身及其管道系统的消声控制外,电动机产生的噪声也不可忽视。为了减少电动机的噪声,合理地选择电动机功率是很重要的。因为不必要的功率增加,增大了噪声。为了尽量降低电动机噪声,往往采用内表面贴有吸声材料的防声罩,阻止噪声的向外扩散。图8-41a就是在通风机机壳内表面贴有吸声材料的隔声层的例子。

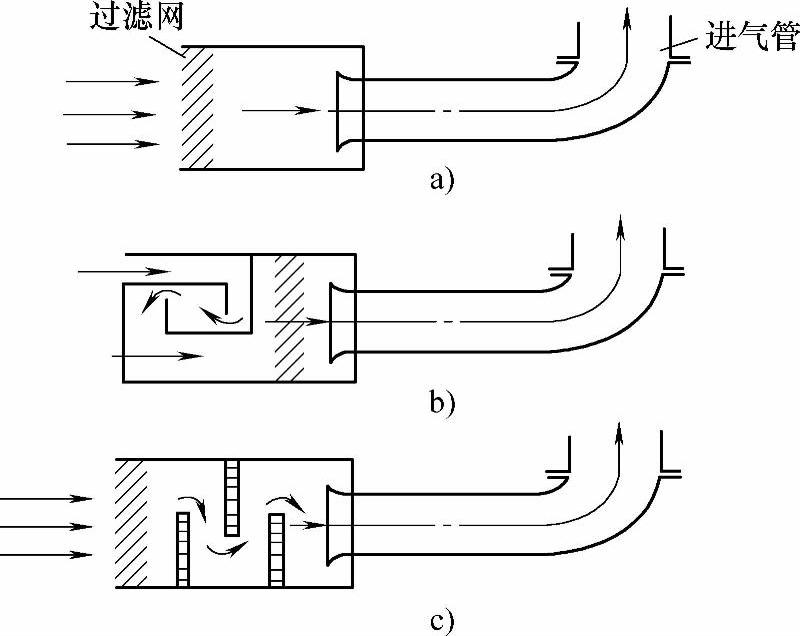

图8-42 通风机进气管前设置消声器
a)带有过滤网的消声器
b)、c)带有过滤网的迷宫式消声器

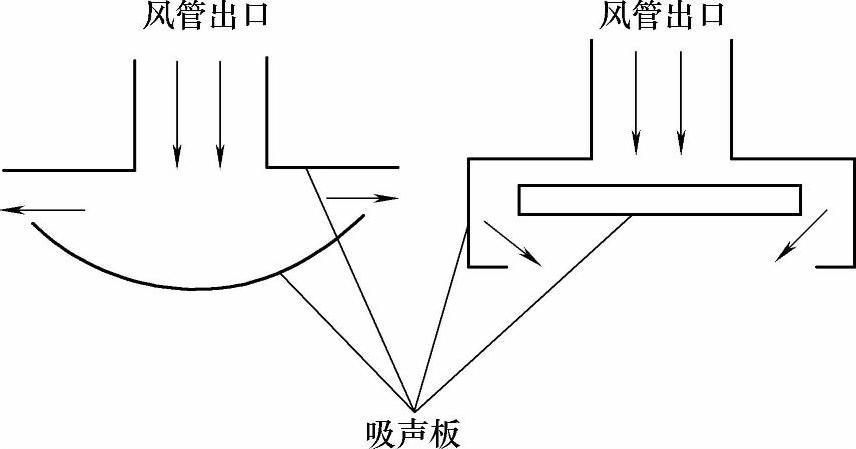

图8-43 风管出口设置吸声板
图8-44 通风机进口设置吸声板
