通风机工程设计与维修，减噪量确定
【摘要】：通风机基本频率的确定 通风机的基本频率按式确定。在通风机进气口或排气口，其噪声级最大。从各声源到接收器的减噪量，即接收器的声压级L。将上面计算结果代入式计算，得各部声源的减噪量=dB=44dB于是各部声源必需的减噪量如下：进气口 减噪量=dB=16dB机壳 减噪量=dB=14dB管道 减噪量=dB=13dB根据必需的减噪量，考虑消声计划，进行噪声控制的设计
（1）通风机基本频率的确定 通风机的基本频率按式（8-38）确定。如果转速n=1750r/min，叶片数z=9时，通风机的基本频率fc为
（2）各处声功率级LW的决定
1）进气口（或排气口）的LW。在通风机进气口或排气口，其噪声级最大。通风机进气口（或排气口）的声功率级LW按式（8-47）计算：
LW=Lp+10 lg2πr2 （8-47）
如果在离进气口中心1.5m处，测得的声压级Lp=92dB，则声功率级LW为
LW=92+10 lg2π×1.52=（92+11）dB=103dB
2）机壳处的LWc。通风机机壳处的声功率级LWc由式（8-48）计算：
LWc=Lp+10 lgA （8-48）
如果机壳表面积A=70m2，在1m处测得的声压级Lp=83dB，这时LWc为
LWc=83+10 lg70=（83+18）dB=101dB
3）管道的LWD。通风机管道（或风筒）声功率级LWD为
LWD=Lp+10 lgA
如果通风机风筒截面积A=42m2，离风筒表面1m处测得的Lp=84dB，则LWD为
4)电动机的LWM。电动机的声功率级LWM为
如果电动机的表面积A=2m2，在Im处处测得的LP，=83dB，这时LWM为
(3)通风机总声功率级的确定通风机声源的总声功率级由进气口或排气口、机壳、管道、电动机等处的声功率级的合成，其合成总声功率级LW(dB)按下式计算：
将前面各项计算结果代人，则得声源总声功率级为
(4)确定各声源处至接收器的衰减量前面已介绍，声源随着距离的增大将成比例地衰减。从各声源到接收器的减噪量，即接收器的声压级L。按式(8-50)计算：
如从声源到接收器的距离为60m时，各声源的减噪量按式(8-50)计算结果见表8-10。

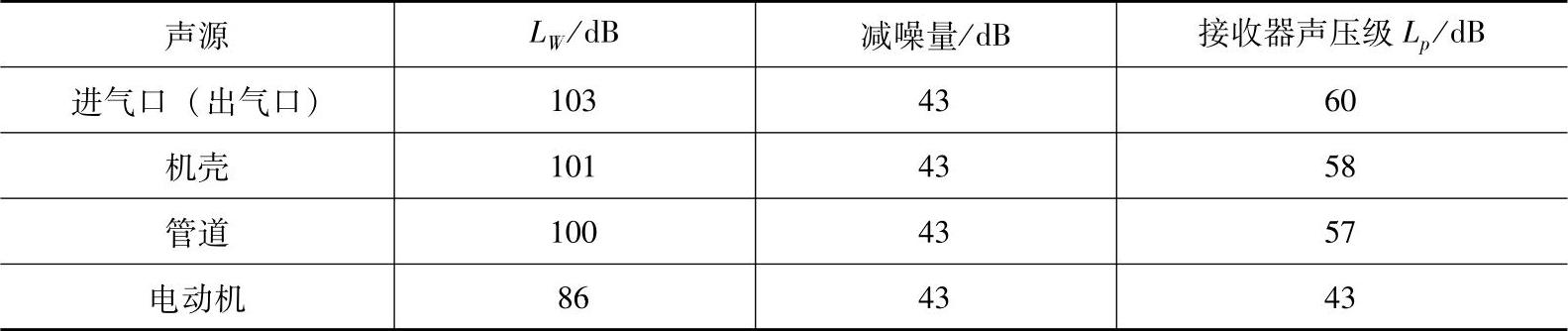

表8-10 各声源衰减量的计算结果
(5)接收器的总声压级Lp的确定接收器的总声压级Lp等于各声源作用于接收器声压级的合成，即
将表8-9接收器声压级代人式(8-51)，得
(6)确定各声源处的减噪量如果允许噪声值为50dB，则必需的减噪量为
必需的减噪量=接收器总声压级一允许噪声量=(64-50)dB=14dB这时各部声源的减噪量，可以按下面公式计算：
各部声源的减噪量=Lp-必需的减噪量-lgn (8-52)
式中，n为各部声源个数。
将上面计算结果代入式（8-52）计算，得
各部声源的减噪量=（64-14-10lg4）dB=44dB
于是各部声源必需的减噪量如下：
进气口（或出气口） 减噪量=（60-44）dB=16dB
机壳 减噪量=（58-44）dB=14dB
管道 减噪量=（57-44）dB=13dB
（7）根据必需的减噪量，考虑消声计划，进行噪声控制的设计
