管口法测定传声器布置及方法

2023-08-20 理论教育版权反馈

【摘要】：传声器前应加防风罩，以防止风的噪声影响测量结果。传声器后应加延接软杆或延伸电缆，以避免人体靠近传声器而影响测量精度。测量方法通风机噪声的测定，是在通风机工作状态或近似工作状态下测量其进气口及周围的噪声。当不能在通风机进气口测量时，可在试验风筒的进气口测定。

（1）环境条件及测试装置

1）通风机不运转时的环境噪声，其总声压级和各频带声压级，均应比通风机运转时的声压级至少低10dB。

2）通风机进出气口及周围不要放置障碍物。

3）噪声测点布置如图8-31所示。

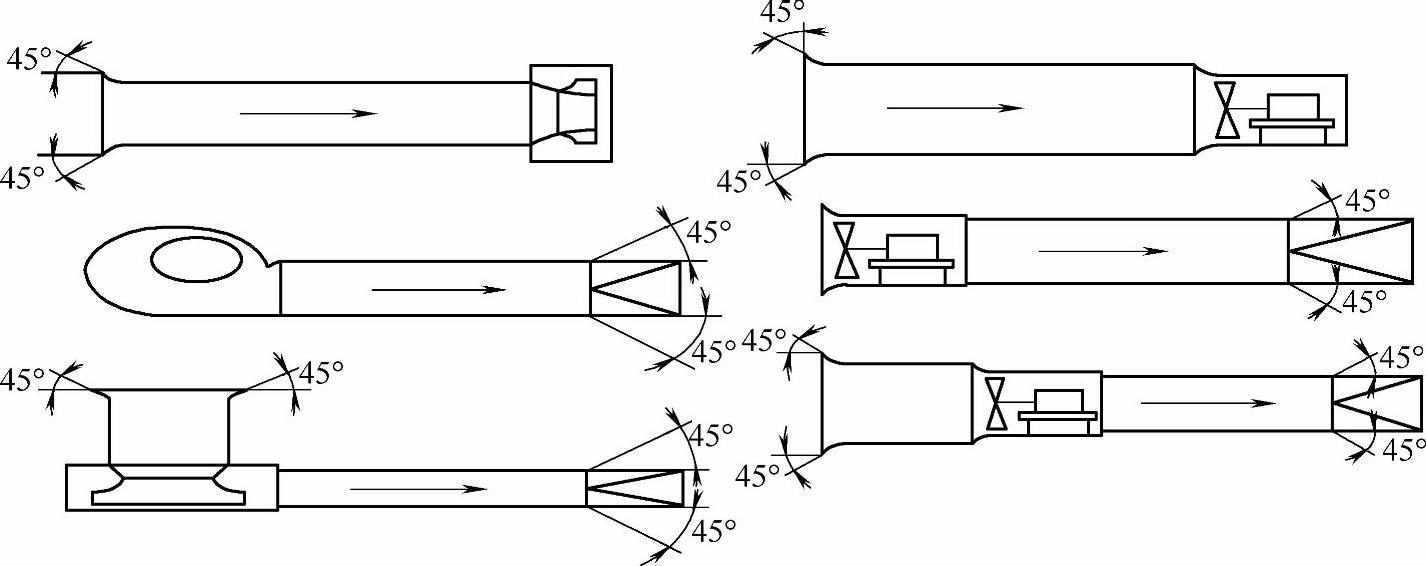

图8-31 噪声测点布置

测点布置时注意如下：①传声器距风筒中心线的距离应等于风筒直径D（当D≤1m）或1.5m（当D=1m时），其高度等于风筒中心线高度。②传声器应尽量面向噪声源。③传声器不要离电动机、墙壁和地面太近，以减少电动机和壁面反射声对测试的干扰而影响测量不准确。④测试仪器采用经计量校验的精密声级计和倍频程分析器，或由电容传声器、频谱仪和声级记录仪组成的测量装置。

图8-32 测试装置的组成

测试装置组成见图8-32。传声器前应加防风罩，以防止风的噪声影响测量结果。传声器后应加延接软杆或延伸电缆，以避免人体靠近传声器而影响测量精度。

有的国家在通风机噪声测量规范中，已规定只在通风机前或出口中心45°方向测量一个点作为噪声测定值，并在反吸入侧周围离机壳表面和电动机等1m处测量一点作为噪声参考值。

（2）测量方法通风机噪声的测定，是在通风机工作状态或近似工作状态下测量其进气口及周围的噪声。当不能在通风机进气口测量时，可在试验风筒的进气口测定。通风机噪声大小，原则上采用总声级L_sC表示。

测试时，在通风机空气动力性能试验不同工况下，测量其八个倍频带声压级的大小，每种工况点测量2～3次，取其读数的平均值。

为了对所测量的数值进行分析，测量时要认真记录各频带声压级和总声压级的大小，并详细记录环境噪声级及频谱。测试房间大小、墙壁饰面吸声情况，测试房间温度和大气压等。

（3）计算及曲线绘制通风机噪声的测定，在通风机规定转速和流量下进行。当试验转速n₂和规定转速n₁不同时，声压级按下式换算：

式中，L_p1为换算到n₁时的声压级（dB）；L_p2为在转速n₂下运转时的声压级（dB）；为因转速变化的修正值（dB）。

将不同流量系数下测得的声压级和各倍频带中心频率f下测得的频带声压级，绘制成通风机噪声特性曲线和噪声频谱曲线L_p-f。
