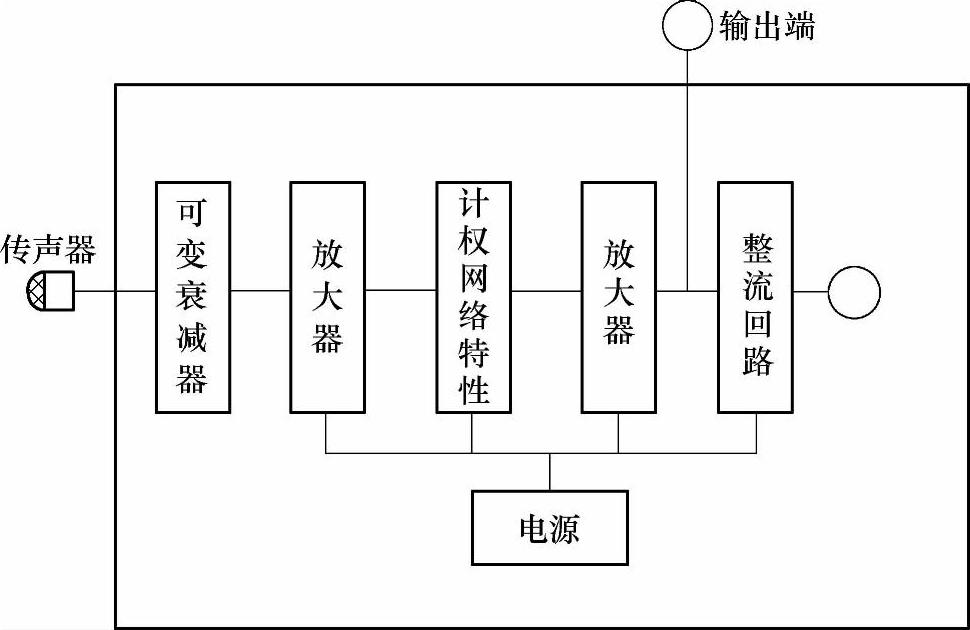

声级计的组成如图8-25所示。声级计的工作原理如下：噪声源的声压信号通过传声器（话筒）转换成电压信号，经放大器放大并通过计权网络补偿，在指示计上显示出dB值的大小。

图8-25 声级计的组成

传声器是声电转换元件。它具有一个薄膜的振动片，当声压变动时，薄膜片振动，通过转换器将薄膜片的机械振动信号变成电压信号传入放大器。根据转换器的不同，传声器分为以下三种。

（1）压电式传声器它又称晶体话筒。它是靠具有压电性质的晶体变形而引起电压输出的转换器。其优点是灵敏度较高、结构简单、价格便宜；它的最大缺点是输出性能不稳定。

（2）电动式传声器它又称动圈话筒。它是由导体在磁场中运动而产生电压输出的转换器。电动式传声器体积较大，低频时频率响应不平坦，但能在高温下工作。

上面两种传声器一般用于普通声级计。

（3）电容式传声器图8-26为电容式传声器。如图所示，振动膜板3和固定背板2相对设置。如果在振动膜板与背板之间加上一直流电压，两者之间便保持一个不变的充电状态。在声压作用下振动膜板3振动时，因与固定背板2的距离变动，使电容发生变化；电容的变化使极板之间不断产生和声压相应的充放电电压信号传入放大器。在固定背板2上开有很多小孔，因空气的粘性有着一定的衰减作用，避免共振点的峰值发生。

电容式传声器灵敏度高，在很宽的频率范围内频率响应平直，输出性能稳定，往往用于精密声级计。但电容式传声器成本高，要求稳定的直流偏压，以及必须有前置放大器。

三种传声器的频率特性如图8-27所示。
