通风机声功率级及控制
【摘要】：所以通风机的声功率级与通风机压力的平方成比例地变化。在通风机噪声控制和测试中，其声功率级往往采用式计算，LW=Lp+10 lgA 式中，Lp为测点上测得的平均声压级；A为风筒截面积。图8-12 多翼通风机声功率级图8-13 轴流通风机声功率级图8-14 离心通风机声功率级理论分析和试验研究表明，通风机声源的声功率与叶轮速度的6次方、叶轮直径的平方成正比，即式中，ρ为气体密度；ξ为阻力系数；D2为叶轮直径；u为叶轮周速；Ma为马赫数。
我们已经介绍，声的能量和声压的平方成比例。所以通风机的声功率级与通风机压力的平方成比例地变化。对于一定形式的通风机来说，气体通过通风机后产生的压力是一定的，这样通风机的声功率级将随着流量的增减而变化。可以推知，当声压一定时，声的能量将与声的通流面积成比例。
通风机声功率级LW的计算式，可以采用L.L.Beranek所提出的公式：
LW=38+10 lgqV+20 lgp （8-40）
式中，qV为流量（m3/s）；p为全压（Pa）。
在通风机噪声控制和测试中，其声功率级往往采用式（8-41）计算，
LW=Lp+10 lgA （8-41）
式中，Lp为测点上测得的平均声压级（dB）；A为风筒截面积（m2）。
当考虑空气温度和大气压对声功率级的影响时，式（8-41）可写成：
如果利用图8-12至图8-14所示的声功率级的图线，则可很方便地算出最高频率点的声功率级的大小。

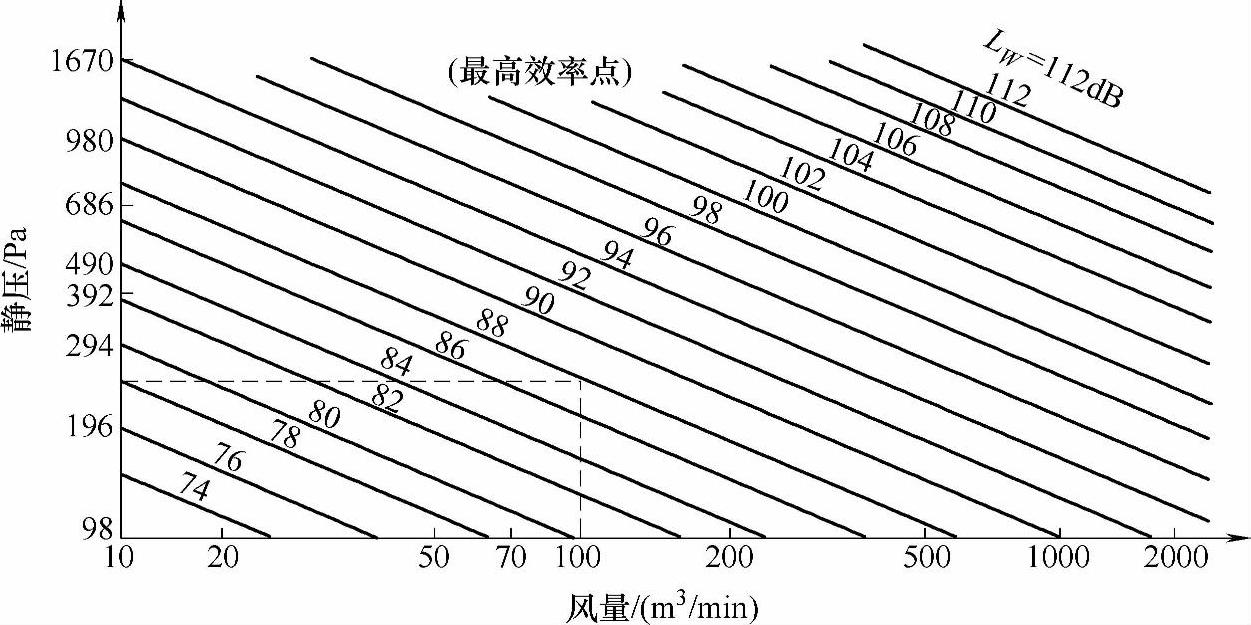

图8-12 多翼通风机声功率级

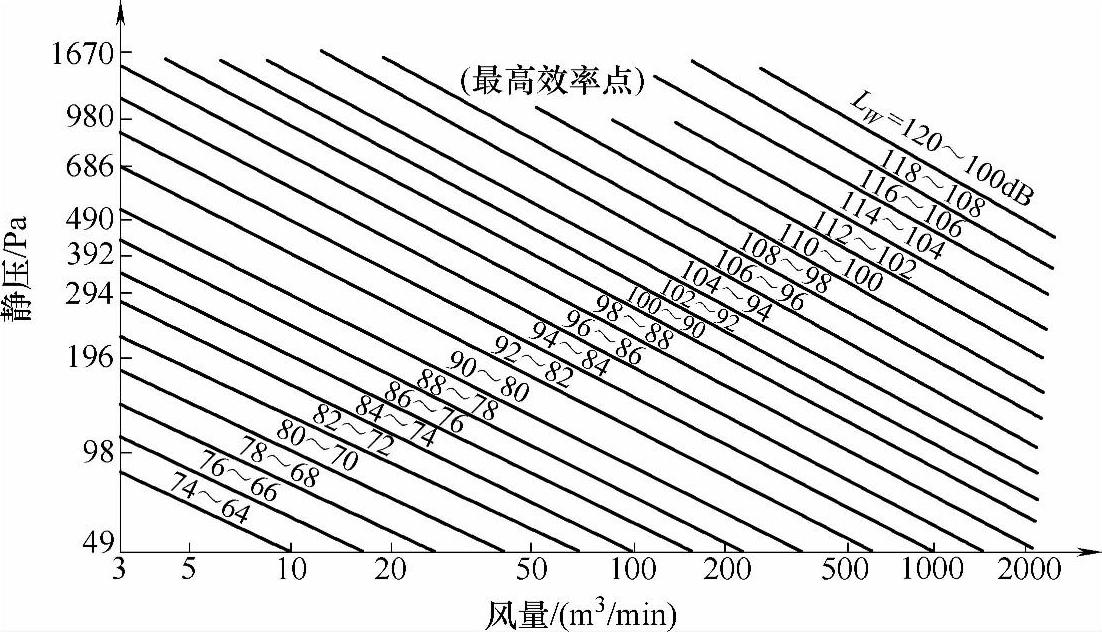

图8-13 轴流通风机声功率级
图8-14 离心通风机声功率级
理论分析和试验研究表明，通风机声源的声功率与叶轮速度的6次方、叶轮直径的平方成正比，即
式中，ρ为气体密度；ξ为阻力系数；D2为叶轮直径；u为叶轮周速；Ma为马赫数。
图8-15示出不同截面旋转叶片噪声与圆周速度的关系。由图可见，试验结果与上式较好地吻合。
