建筑空调风机工程设计、使用与维修中的轴最大弯矩
【摘要】：此重量造成叶轮重心与主轴旋转中心线有一定的距离。由于叶轮重心与主轴旋转中心线不一致，产生的不平衡力F1为式中 ω为叶轮旋转角速度（1/s）；n为叶轮最大转速；m1为叶轮质量。轴的最大弯矩 通风机一般采用的传动方式，除电动机直联传动的A式外，其他传动方式如图7-37所示。图7-37 离心通风机传动方式示意图图7-37中，A和B两个支点的反作用力为FRA、FRB，A、B、C处的弯矩为MA、MB和MC。
（1）叶轮重量与其不平衡力 叶轮经过平衡以后，仍有允许的残余不平衡重量。此重量造成叶轮重心与主轴旋转中心线有一定的距离。此距离一般为1.0×10-5～1.5×10-5m。为了安全起见，计算时取2.0×10-5m。由于叶轮重心与主轴旋转中心线不一致，产生的不平衡力F1为
式中 ω为叶轮旋转角速度（1/s）；n为叶轮最大转速（r/min）；m1为叶轮质量（kg）。

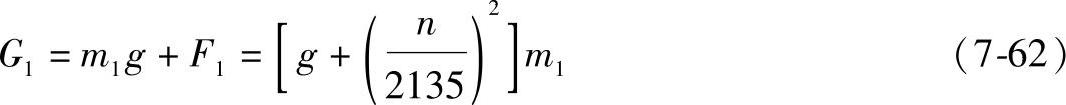

叶轮重量与其不平衡力之和G1为
（2）带轮重量与带拉力之和 当离心通风机用V带传动时，带拉力F2为
式中，n为主轴最大转速（r/min）；P为通风机最大需用功率（kW）；D为带轮节圆直径（m）。
带轮重量与带拉力之和G2为
式中，m2为带轮质量（kg）。
（3）轴的最大弯矩 通风机一般采用的传动方式，除电动机直联传动的A式外，其他传动方式如图7-37所示。轴流通风机计算与离心通风机中对应的传动方式计算相似。

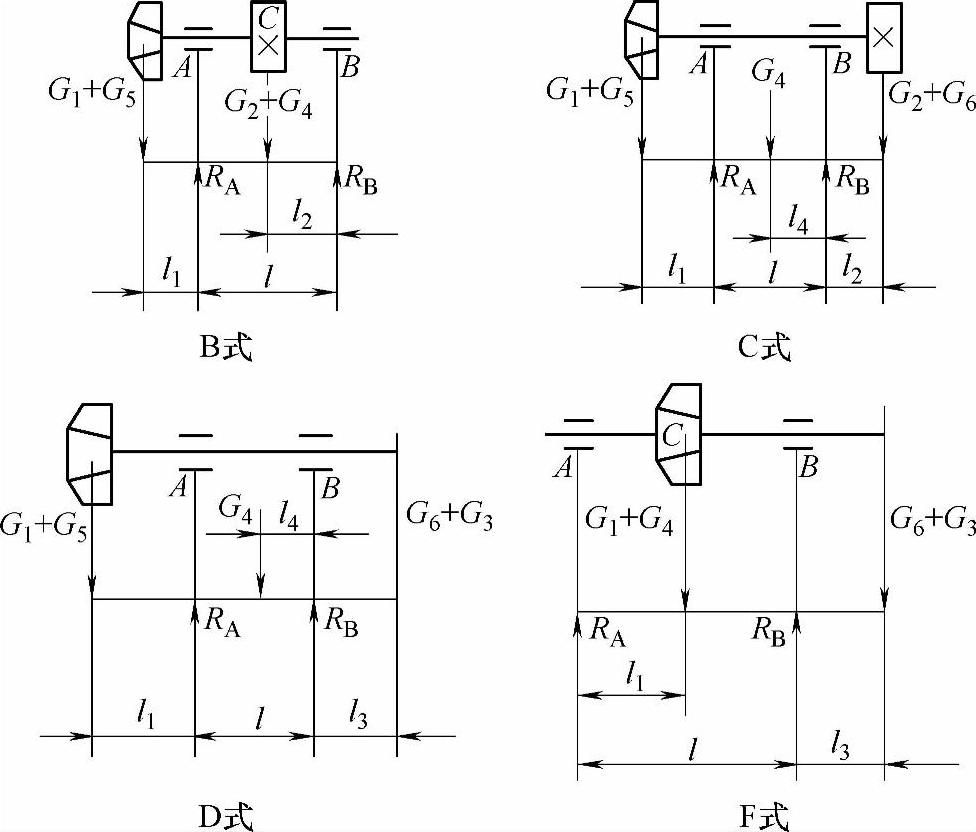

图7-37 离心通风机传动方式示意图
图7-37中，A和B两个支点的反作用力为FRA、FRB，A、B、C处的弯矩为MA、MB和MC。下面分别介绍各种型式的反作用力和弯矩的计算公式。

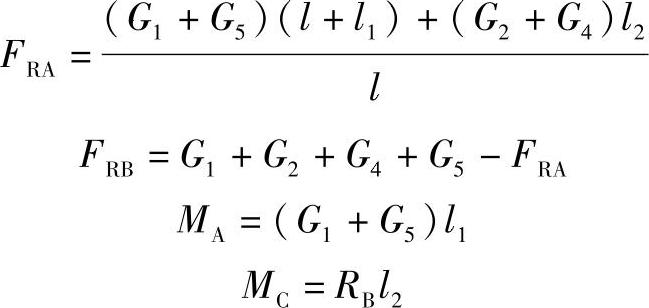

1）对于B式，反作用力和弯矩的计算公式如下：
2）对于C式，反作用力和弯矩的计算公式如下：
3）对于D式，反作用力和弯矩的计算公式如下：

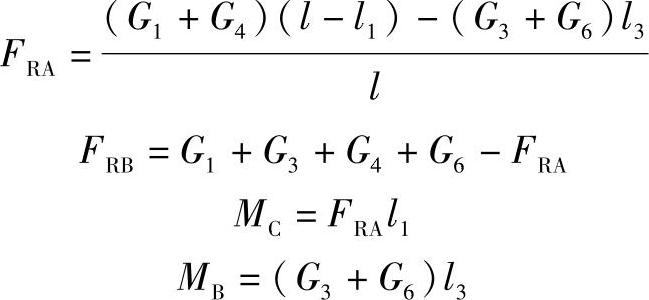

4）对于F式，反作用力和弯矩的计算公式如下：
式中，G3为联轴器重量（N）；G4为两支撑间轴的重量（N）；G5为悬臂轴，叶轮端轴的重量（N）；G6为悬臂轴，带轮或联轴器端轴的重量（N）；l为两支撑间轴的跨距（m）；l1为支撑点A至叶轮重心的距离（m）；l2为支撑点B至带轮重心的距离（m）；l3为支撑点B至联轴器重心的距离（m）；l4为支撑点B至支撑间轴重心的距离（m）；
在计算轴的最大弯曲应力时，应从MA、MB和MC中取最大弯矩Mmax。
