钢板圆形通风管道计算表
【摘要】：为了方便计算，给出图6-13钢板管道的摩擦损失计算图和表6-12钢板圆形通风管道计算表。图6-1 3钢板管道的摩擦损失计算用图表6-12 钢板圆形通风管道计算用表（续）（续）（续）（续）（续）（续）（续）（续）（续）（续）（续）（续）（续）（续）（续）表6-12的风速从1.0m/s算到20.0m/s，按每0.1m/s为一格进行计算，管道的直径采用表6-12给出的外径D值。求其单位长度的摩擦损失。
（1）圆形管道 按式（6-10），根据已知的风量和管道直径，利用电子计算机进行迭代计算，可以求出其摩擦阻力系数，再按式（6-8）进行计算，就可求出圆管道的单位长度摩擦损失pmf。为了方便计算，给出图6-13钢板管道的摩擦损失计算图和表6-12钢板圆形通风管道计算表。图和表制作的具体条件如下：钢板管道，绝对粗糙度K=0.15mm，标准状态空气，温度t=20℃，密度ρ=1.204kg/m3，运动粘度ν=15.06×10-6m2/s，标准大气压力p=101.3kPa。
图6-13的纵坐标为风量，单位为dm3/s；横坐标为比摩阻，即单位长度管道的摩擦损失，单位为Pa/m。图中的阴影低速部分是推荐采取的风速和比摩阻区域。风速或比摩阻太小时，初投资高；风速或比摩阻太大时，则运行费高，两者均不经济。

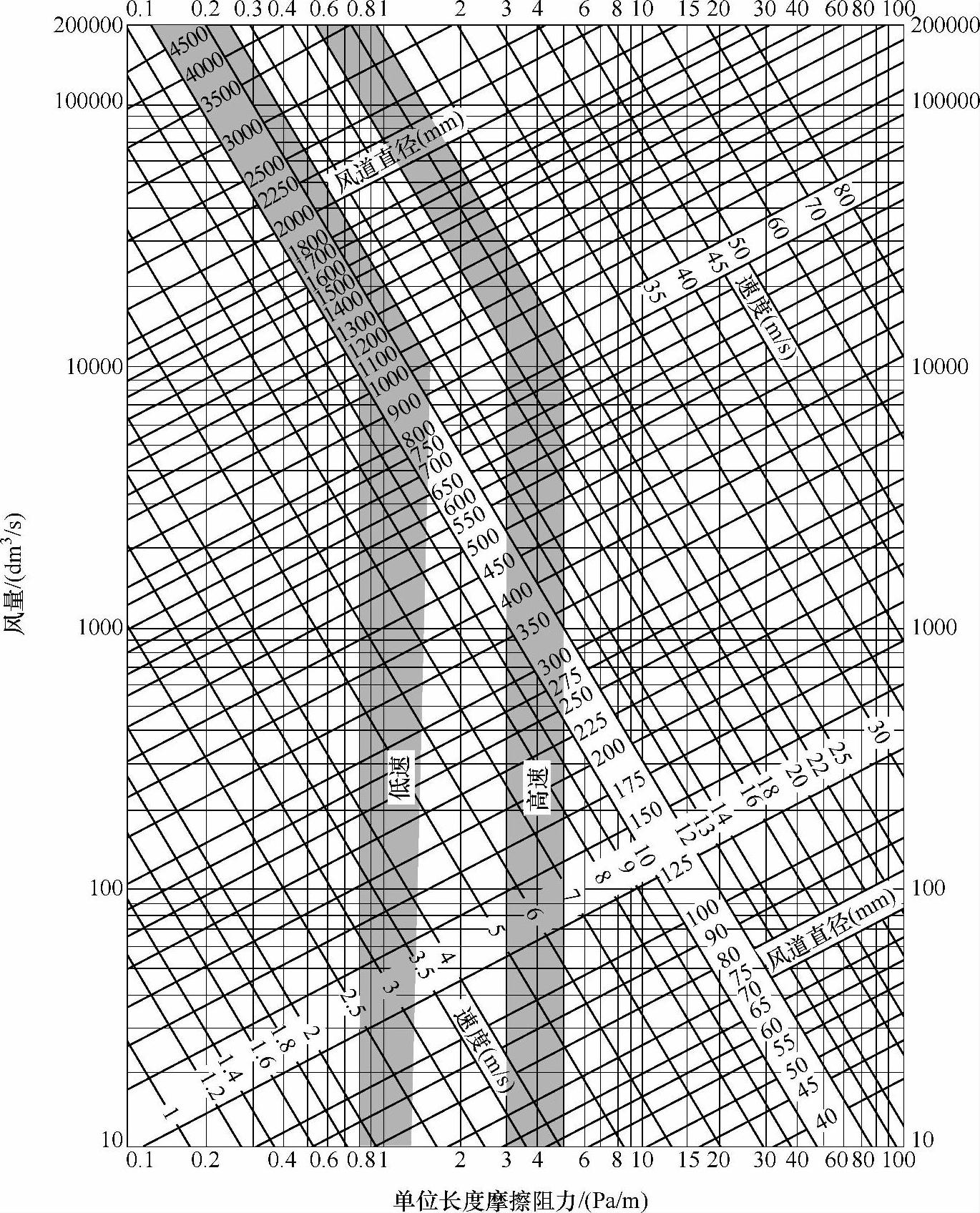

图6-1 3钢板管道的摩擦损失计算用图

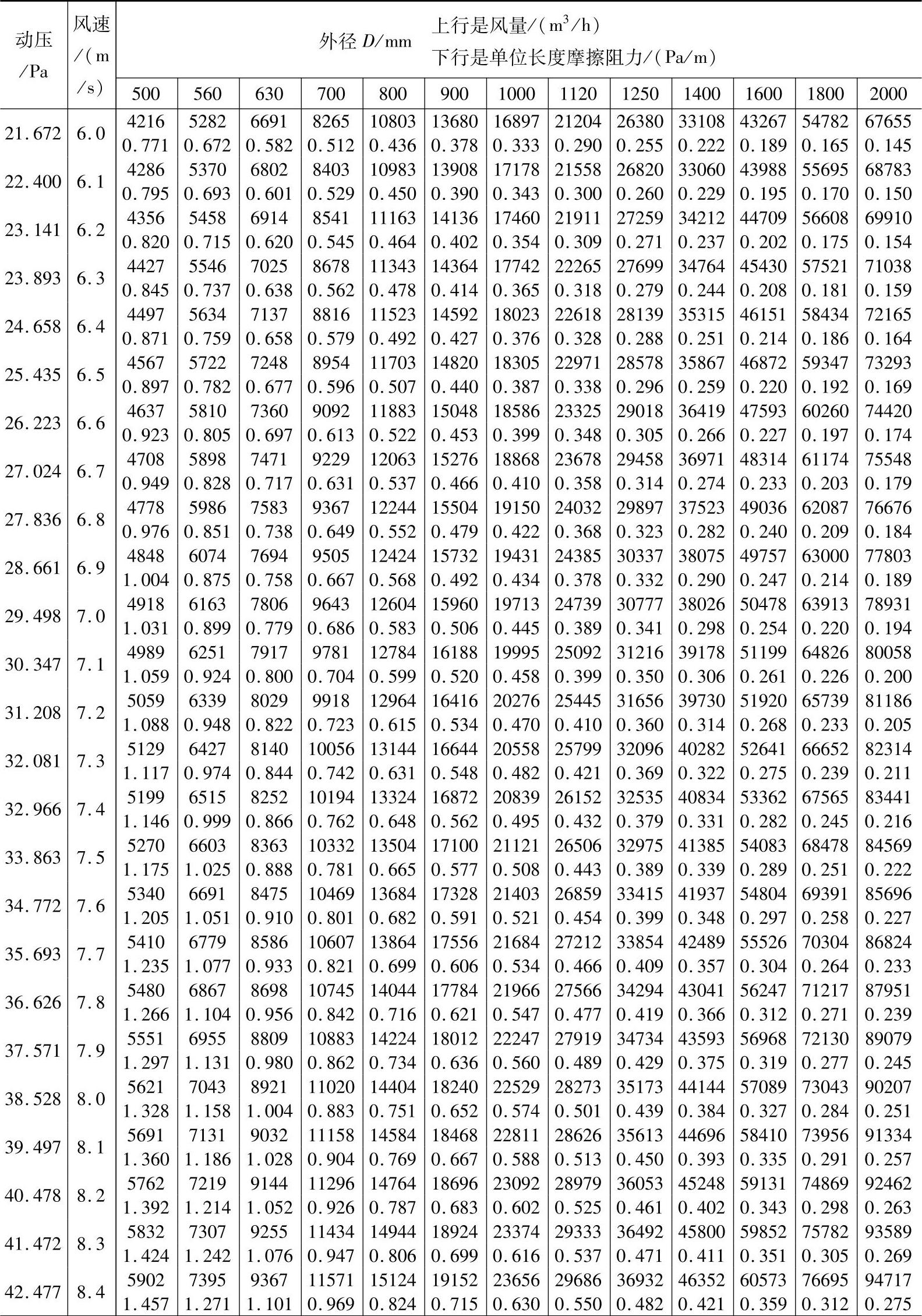

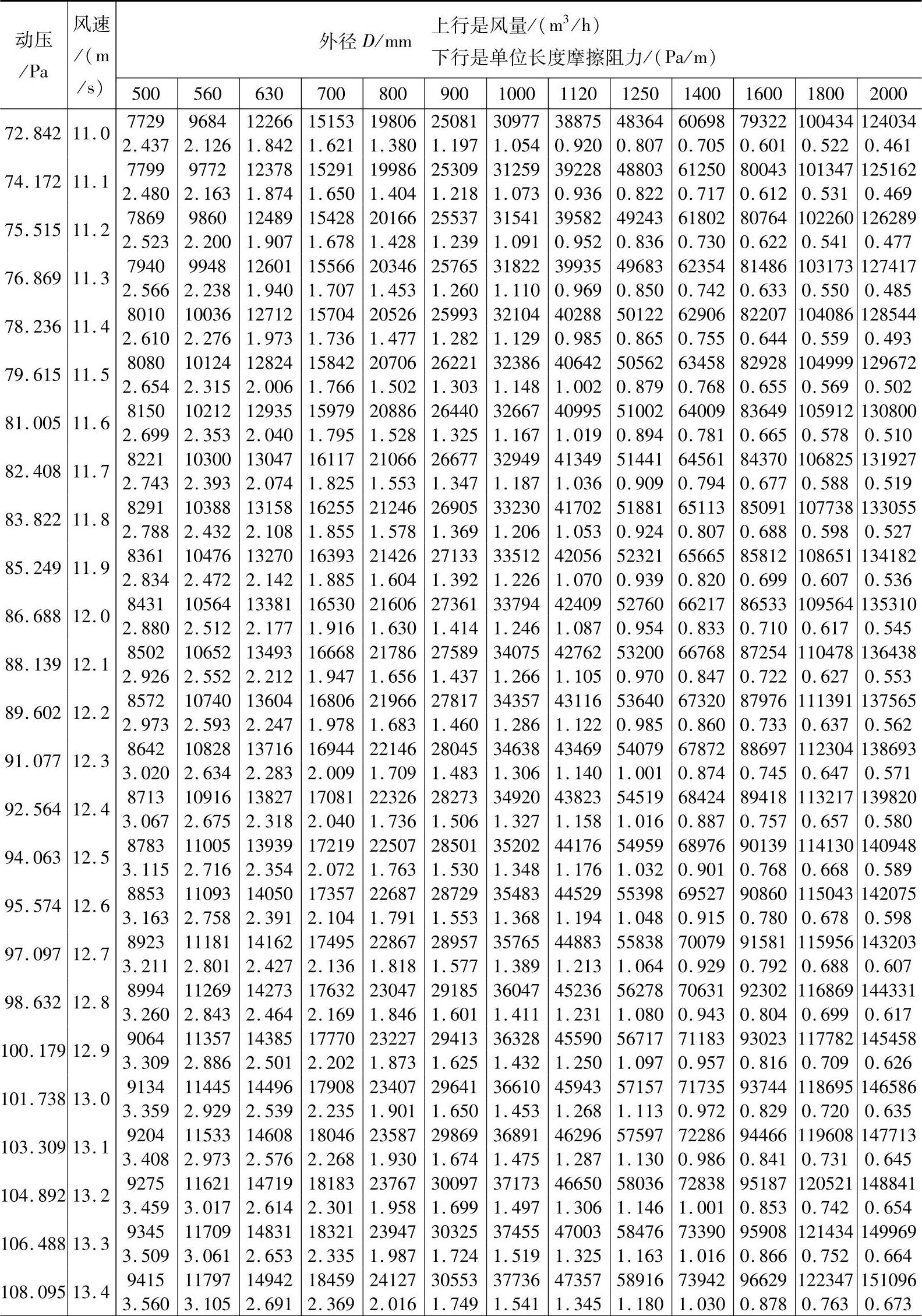

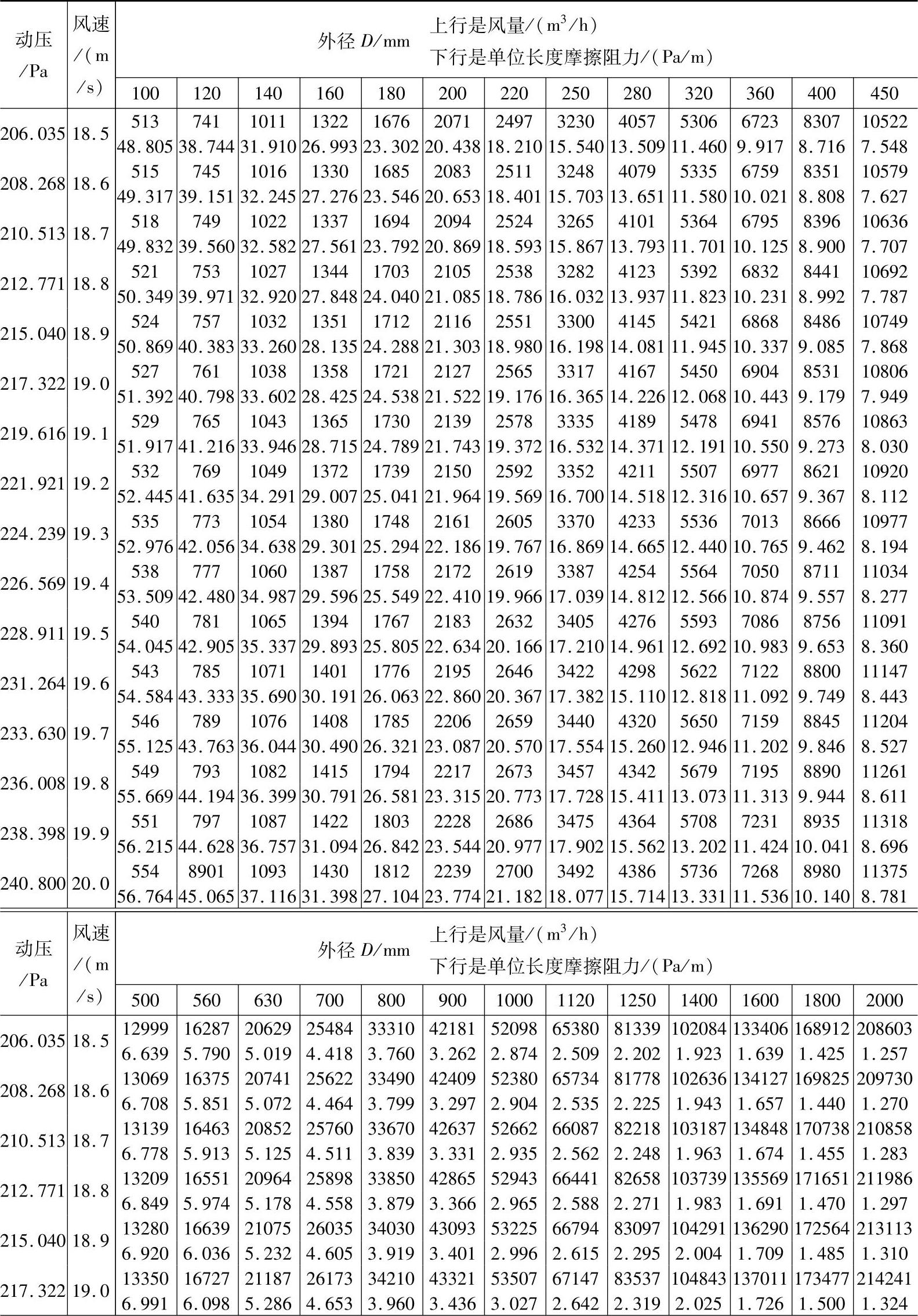

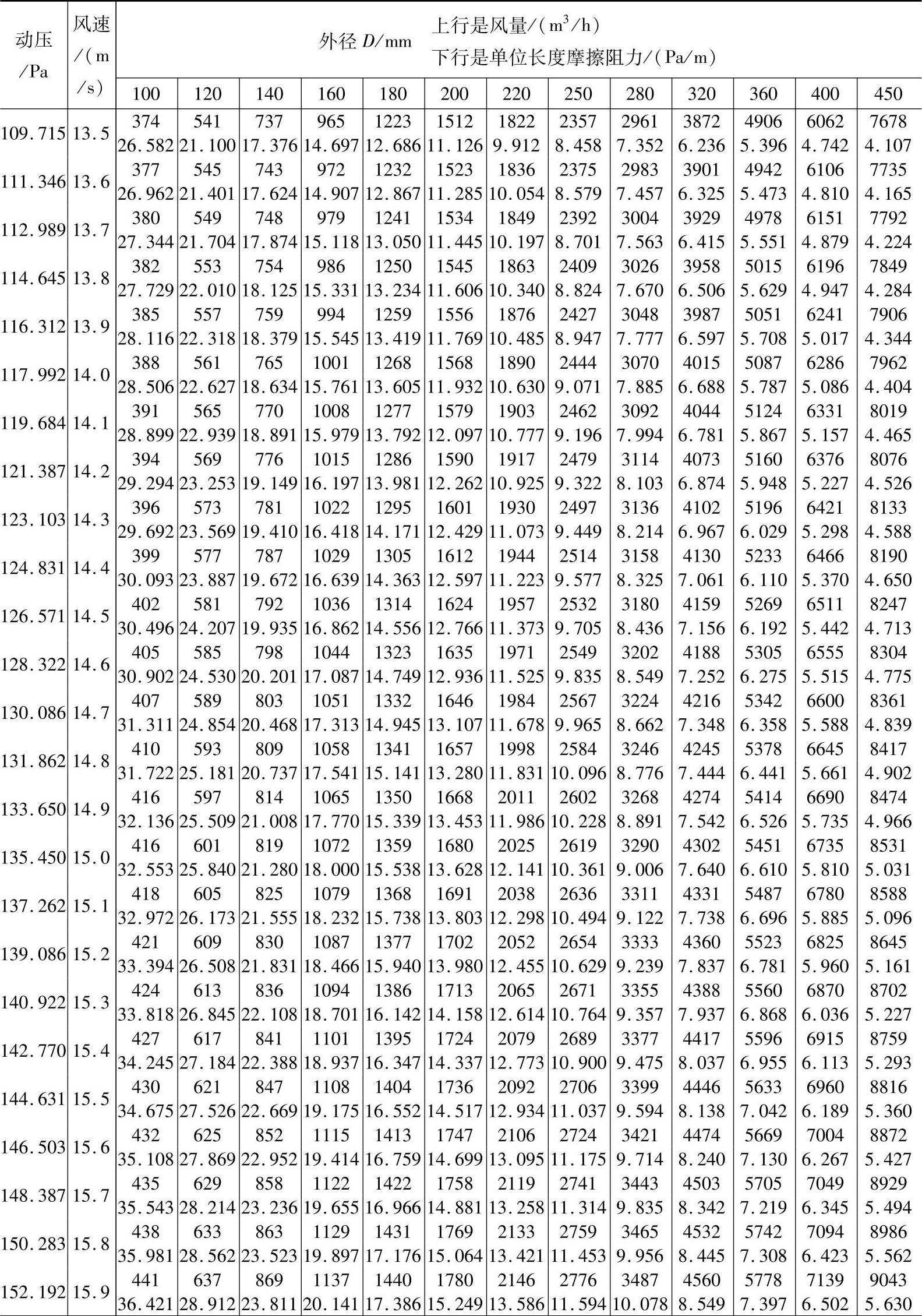

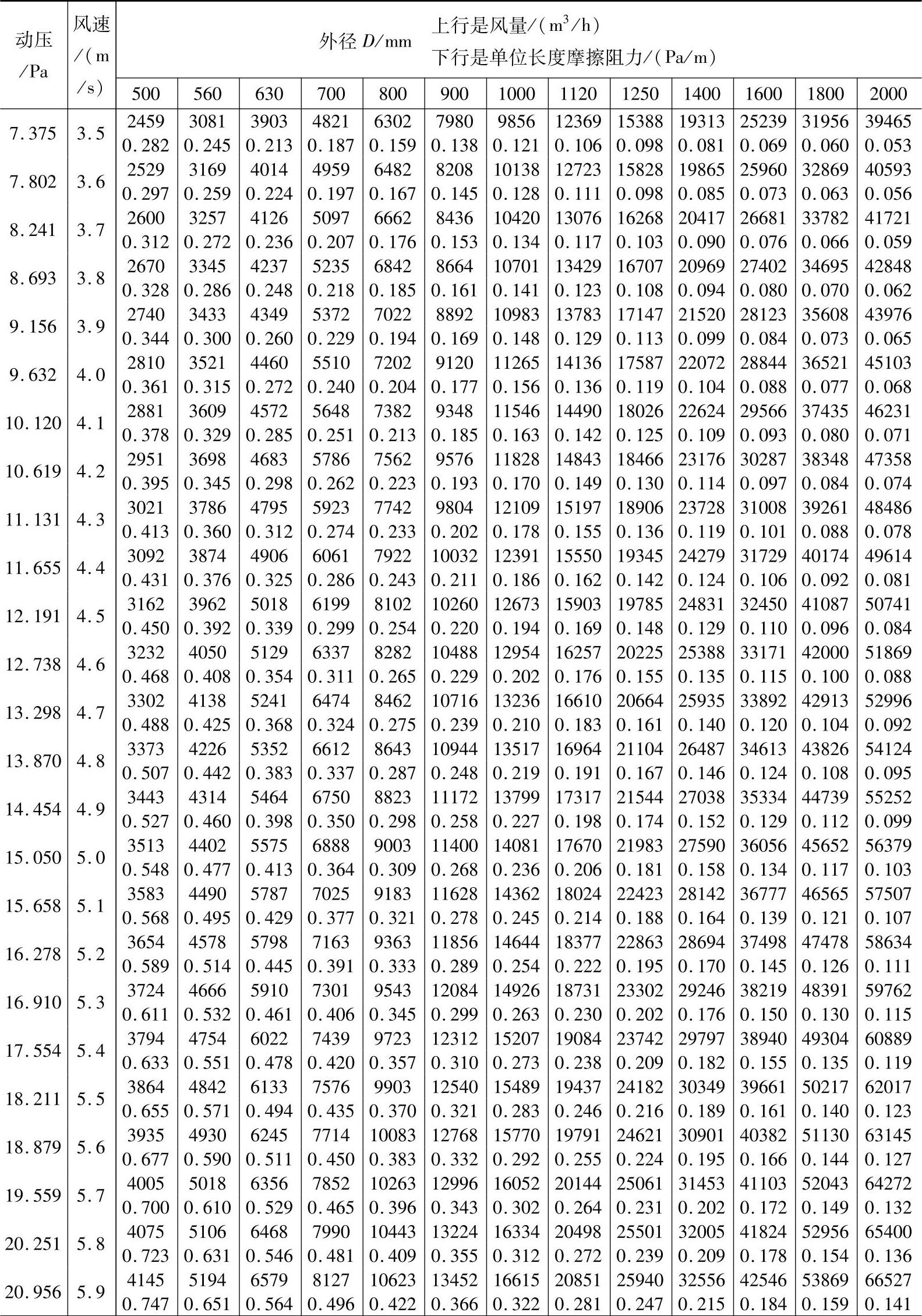

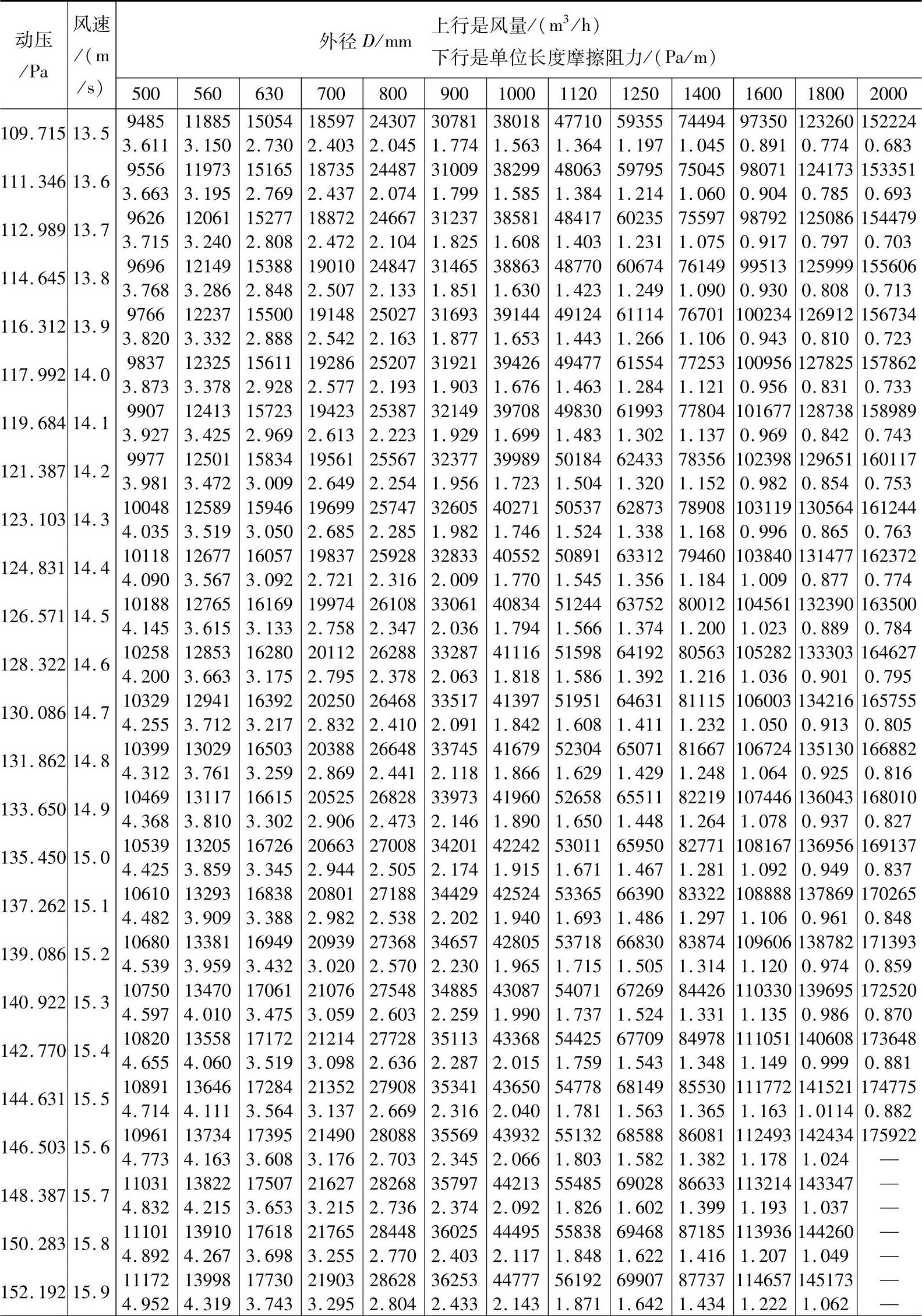

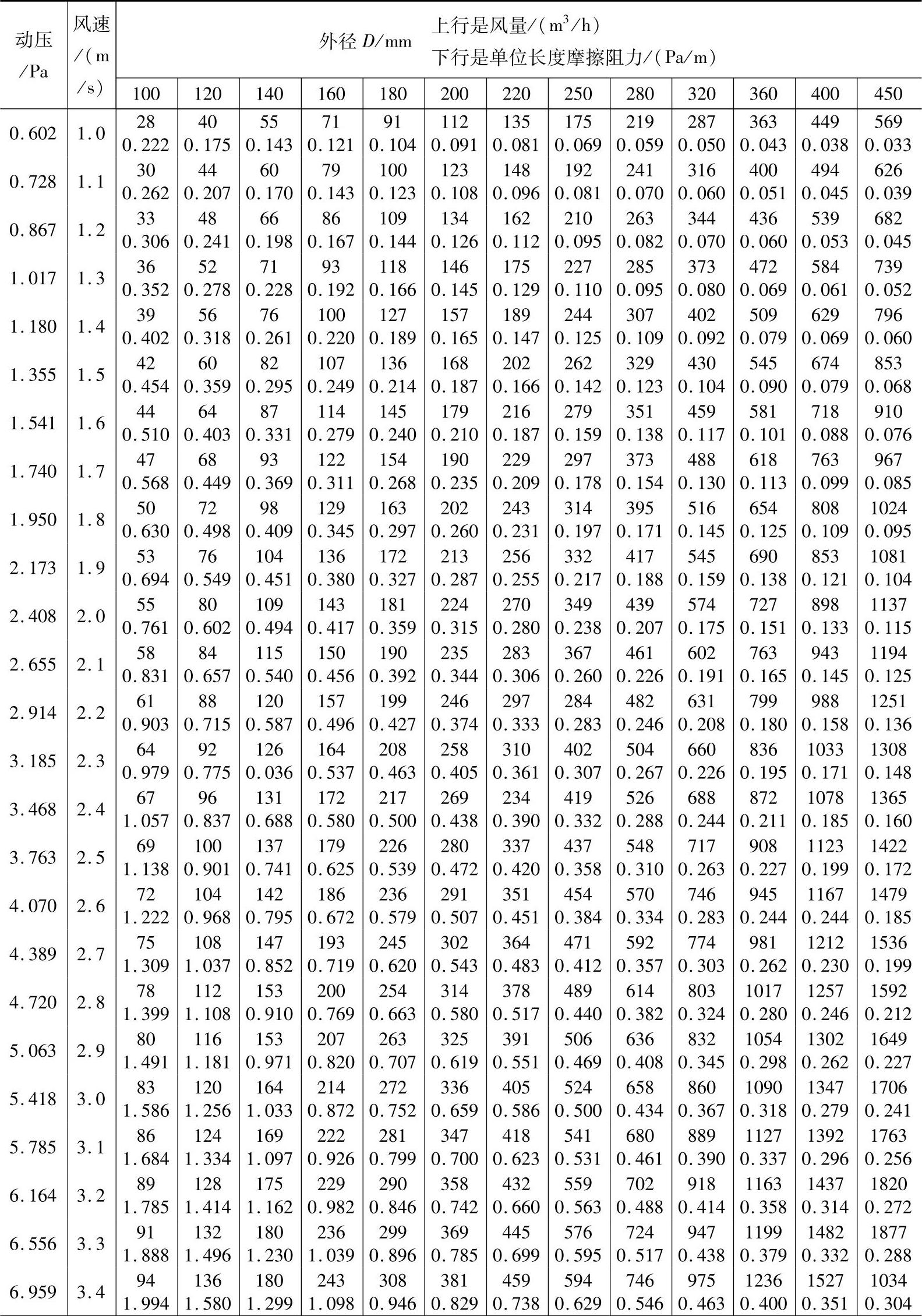

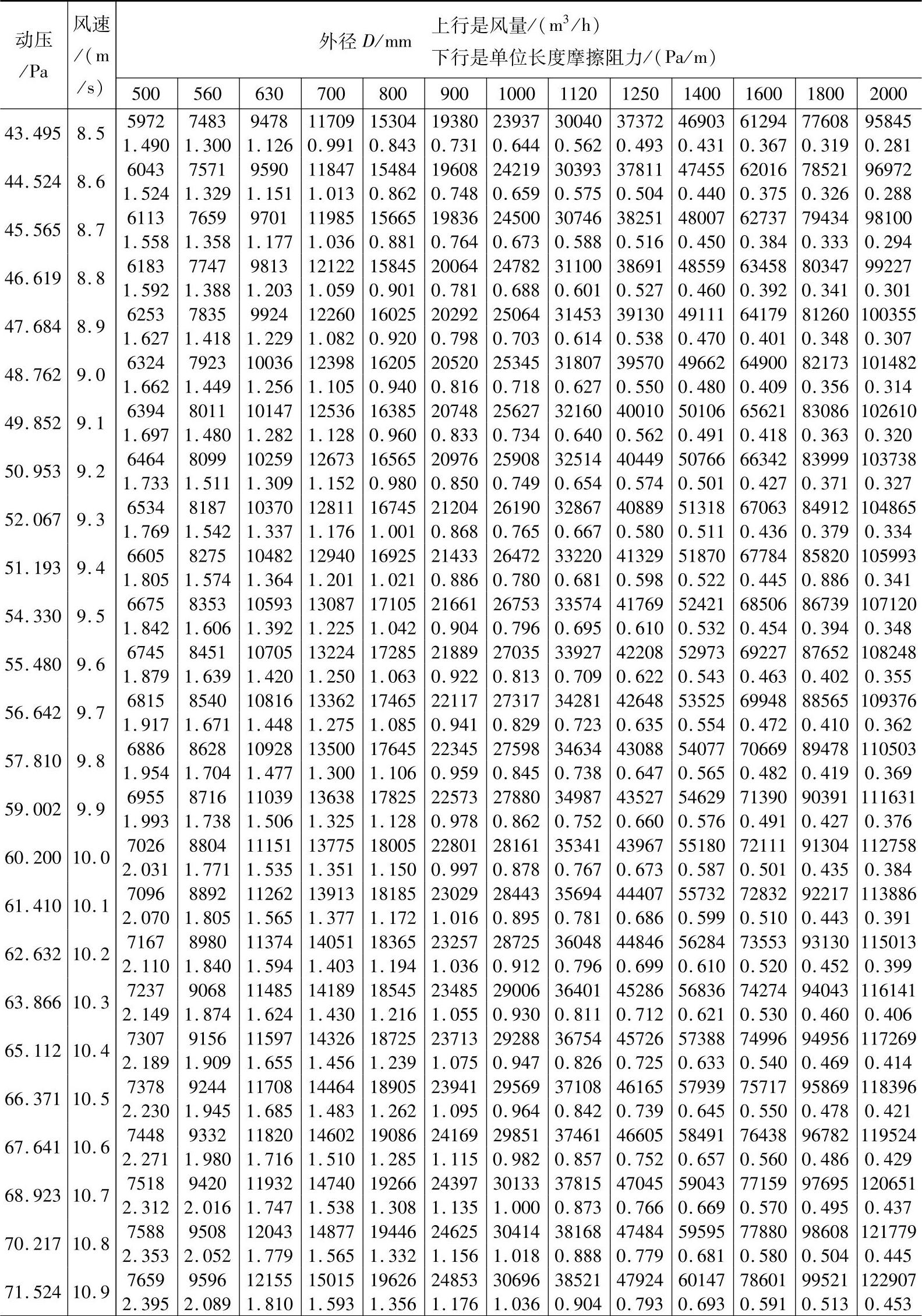

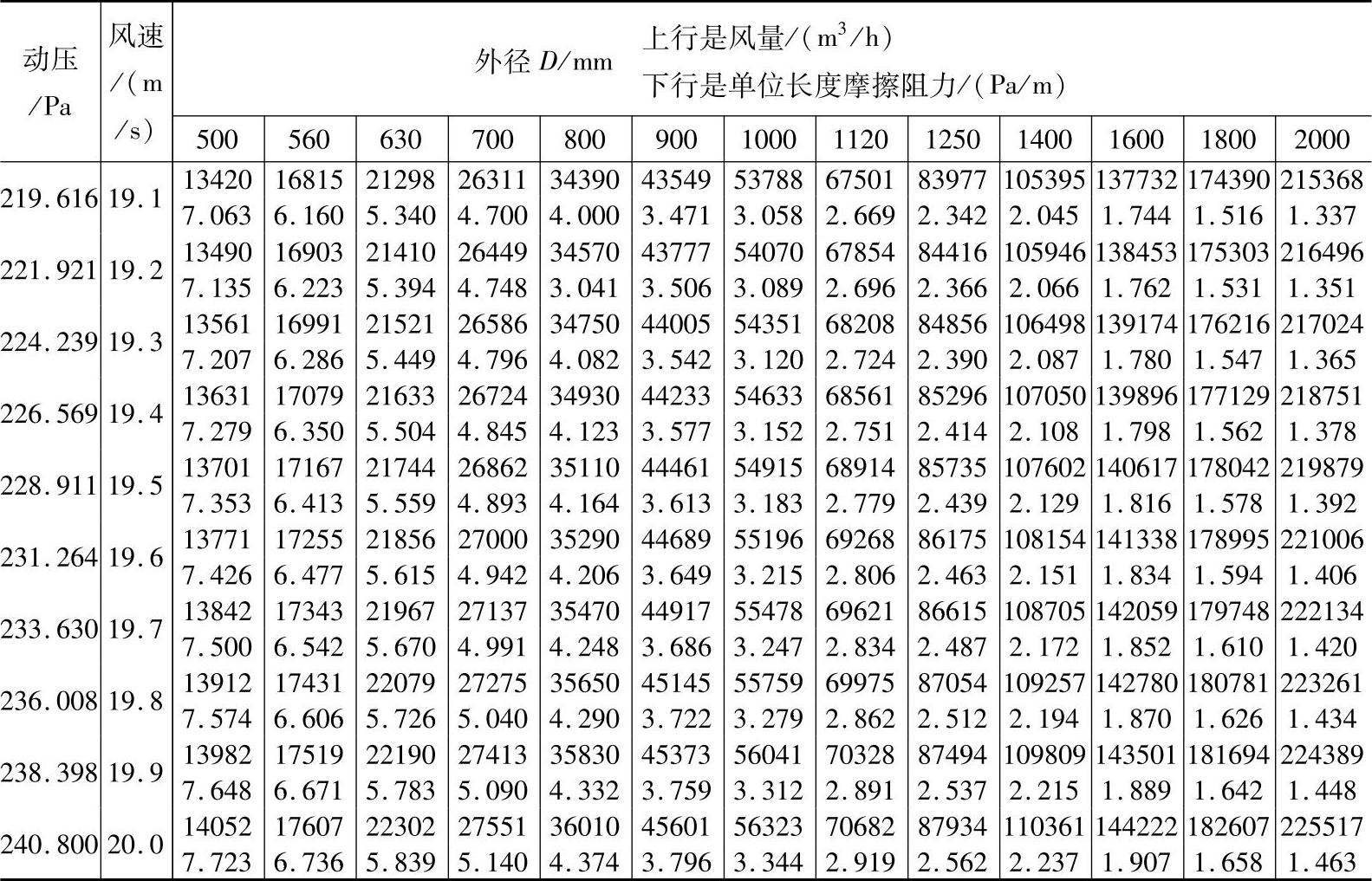

表6-12 钢板圆形通风管道计算用表
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
表6-12的风速从1.0m/s算到20.0m/s，按每0.1m/s为一格进行计算，管道的直径采用表6-12给出的外径D值。
表中的风量按式（6-14）计算：
式中，qV为风量（m3/h）；D为管道外径（m）。
【例题1】 已知钢板制圆风道，风量为4500m3/h，直径为400mm。求其单位长度的摩擦损失。
解：1）通过查图6-13求得。
由纵坐标上找到1250dm3/s的点，画平行于横坐标的直线，与管道直径400mm的斜线相交，从交点垂直往下，在横坐标上查到其单位摩擦损失pmr=2.7Pa/m。
从交点处也可得出风速=10.02m/s。
2）通过查表6-12求得。
从表6-12中，按管道直径400mm和风量为4500m3/h，可查得
qV=4490m3/h时
pmr=2.668Pa/m v=10m/s
qV=4535m3/h时
pmr=2.719Pa/m v=10.1m/s
利用内插法，可求得qv=4500m3/h时，
pmr=2.679Pa/m≈2.7Pa/m
v=10.022m/s≈10.02m/s
（2）矩形管道 按式（6-10）和式（6-9），同样可以计算出矩形管道的摩擦阻力系数和单位长度摩擦损失pmf。为了方便计算，给出表6-13钢板矩形通风管道计算用表。制表条件同表6-12。

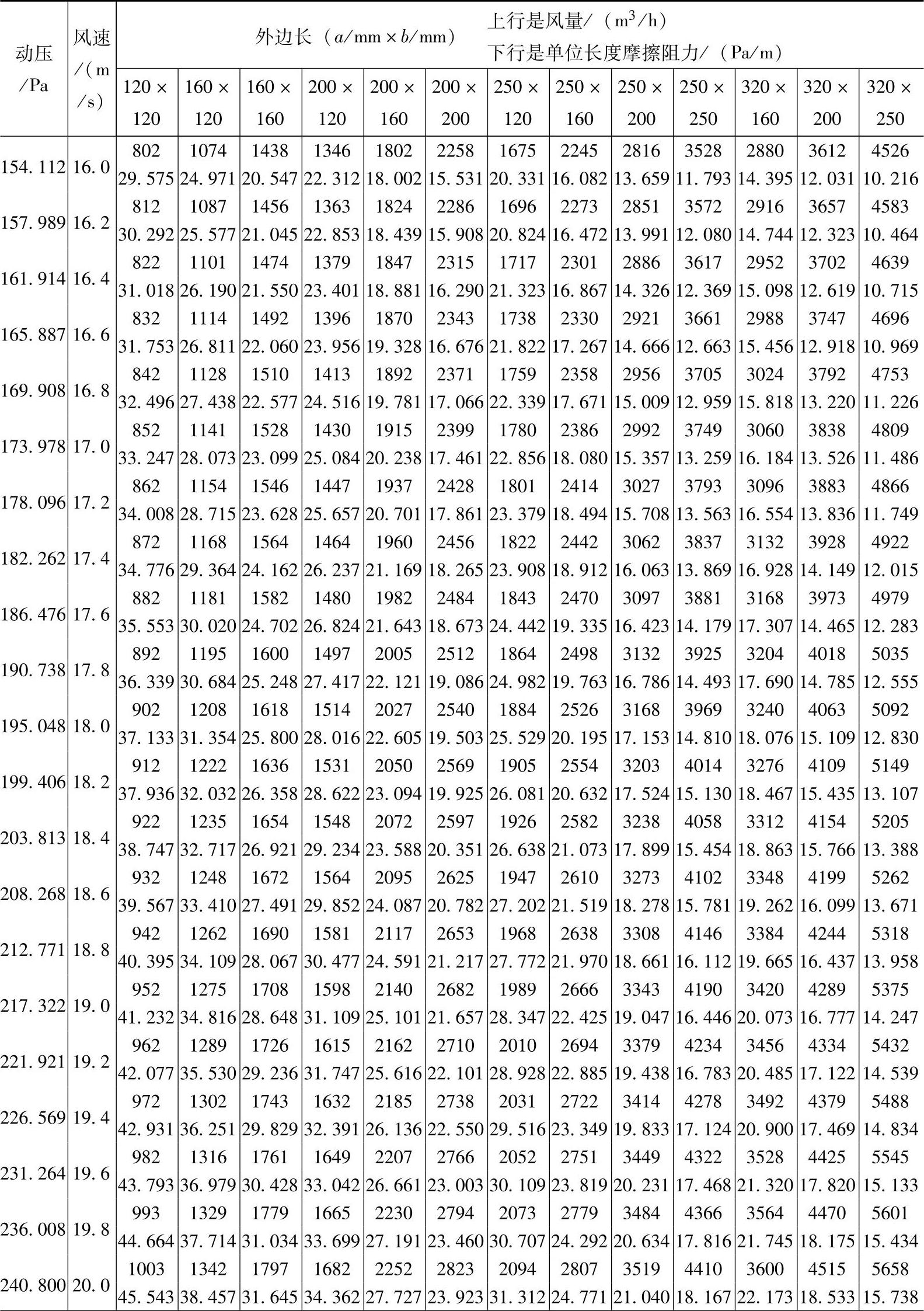

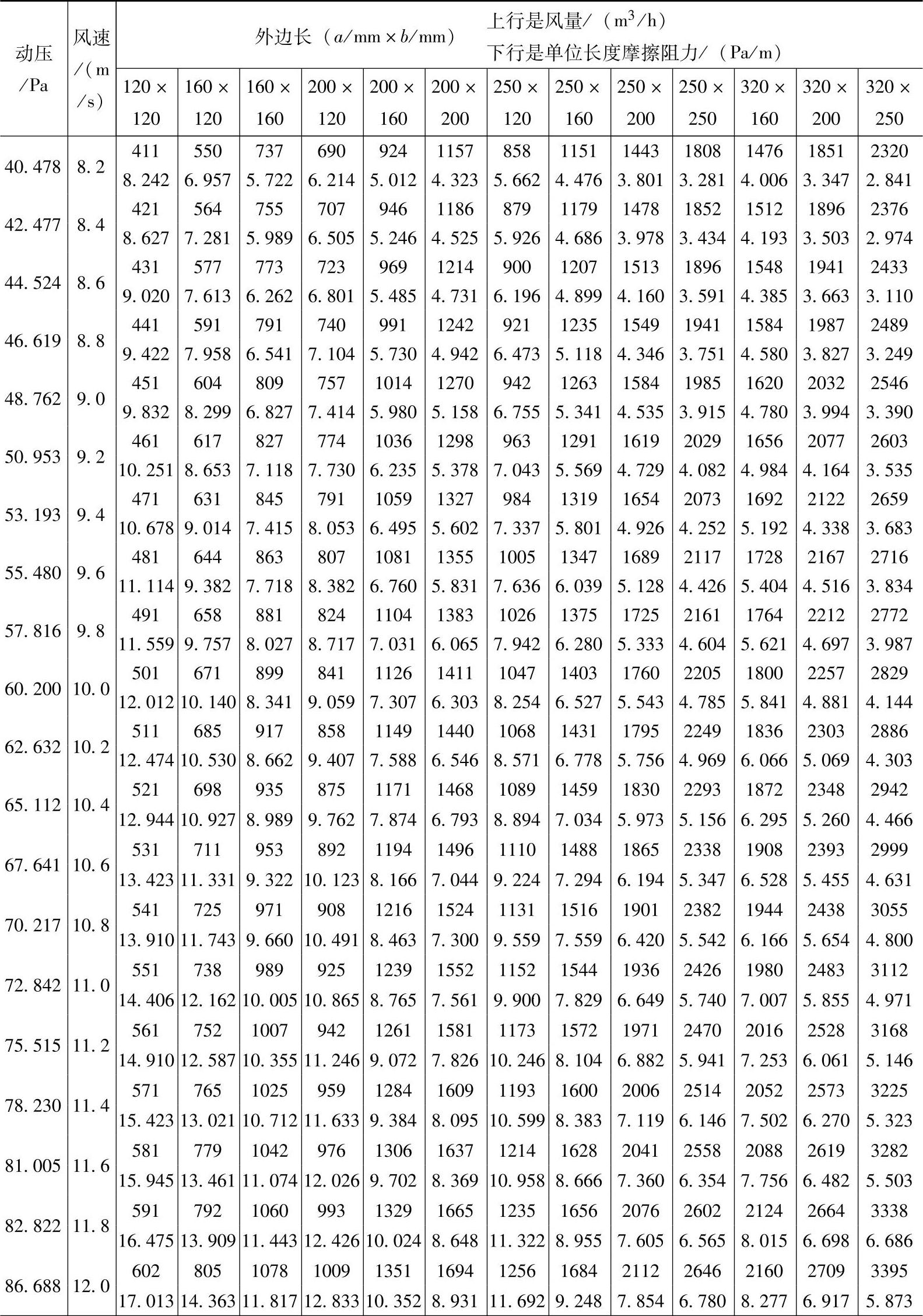

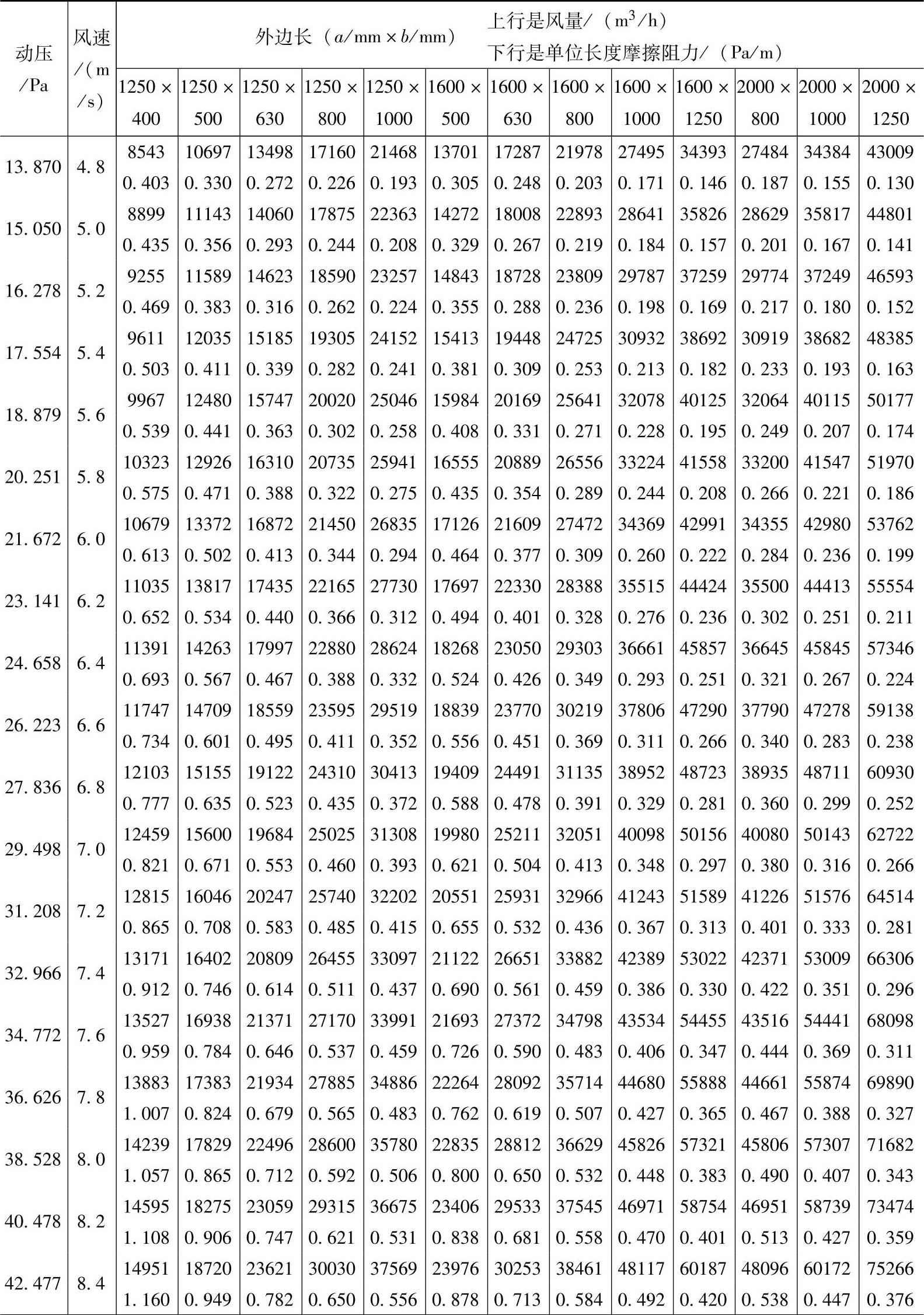

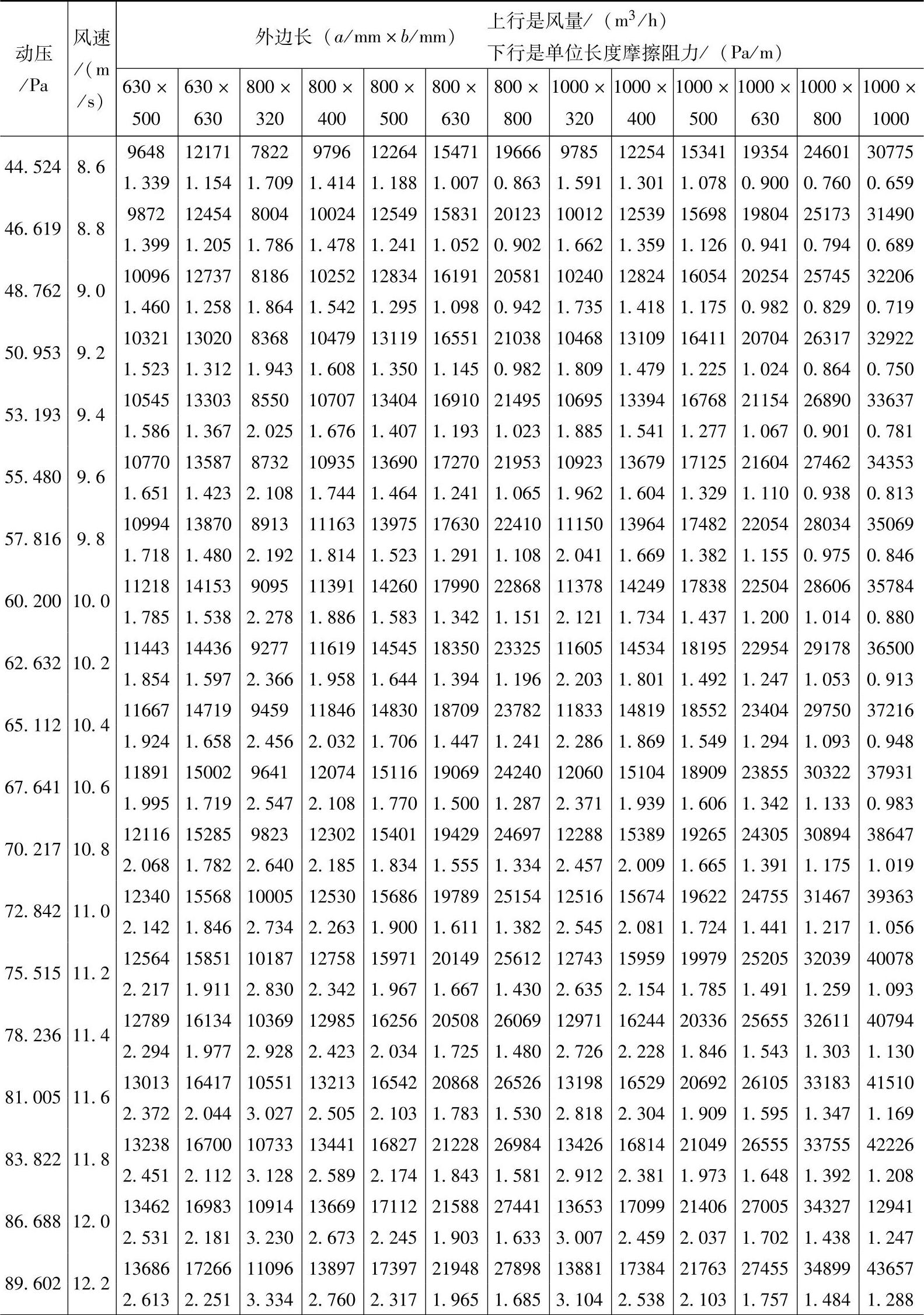

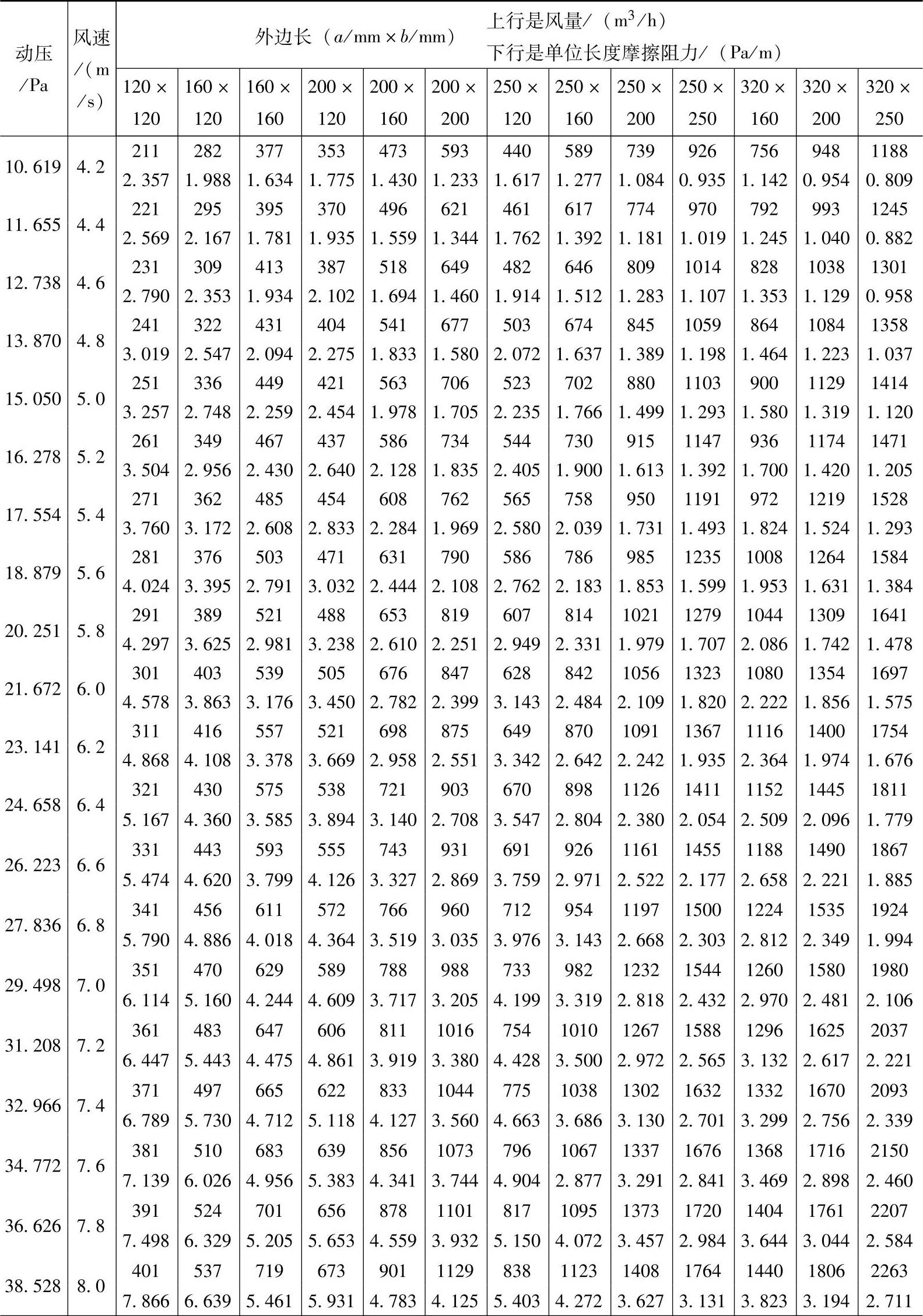

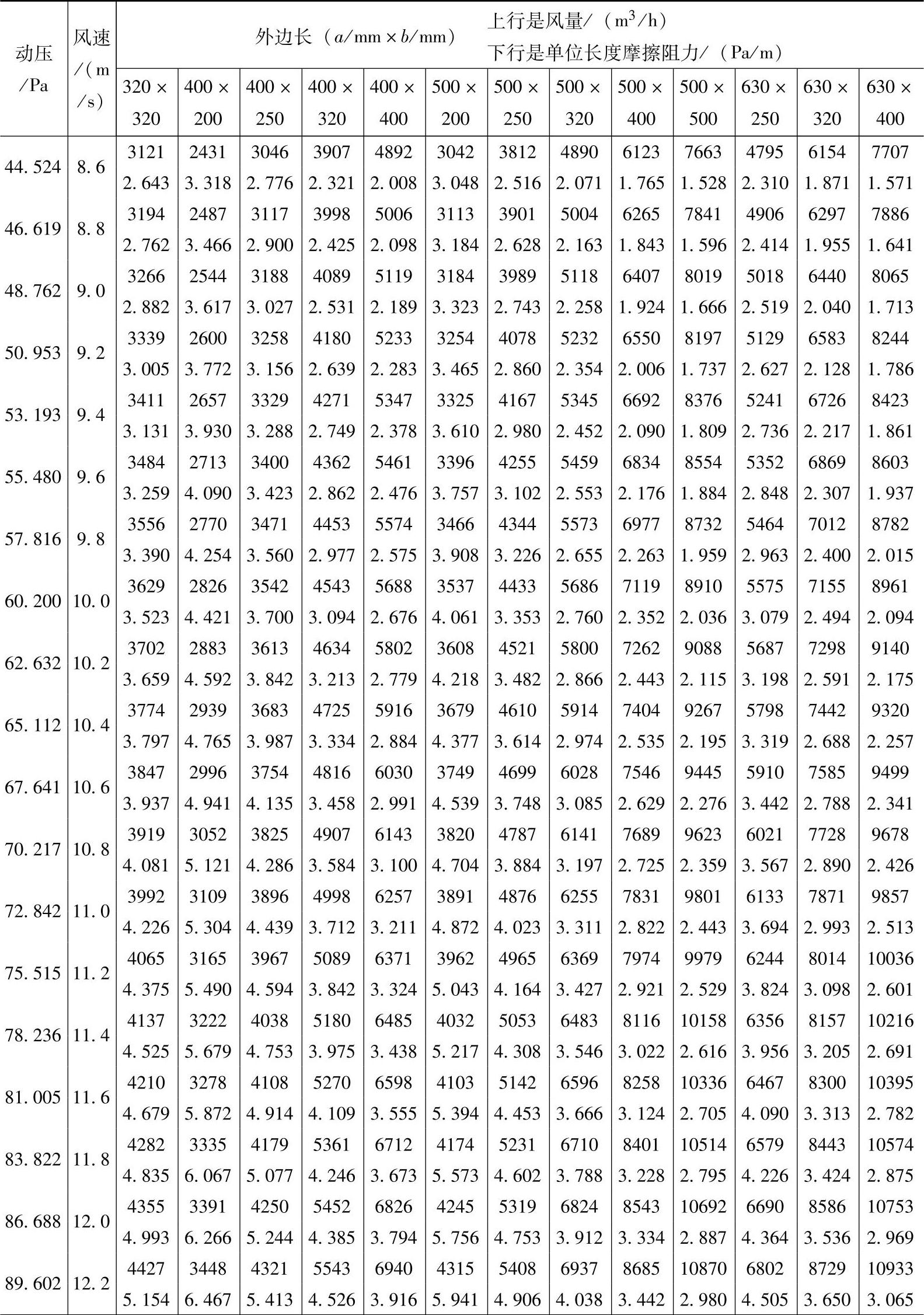

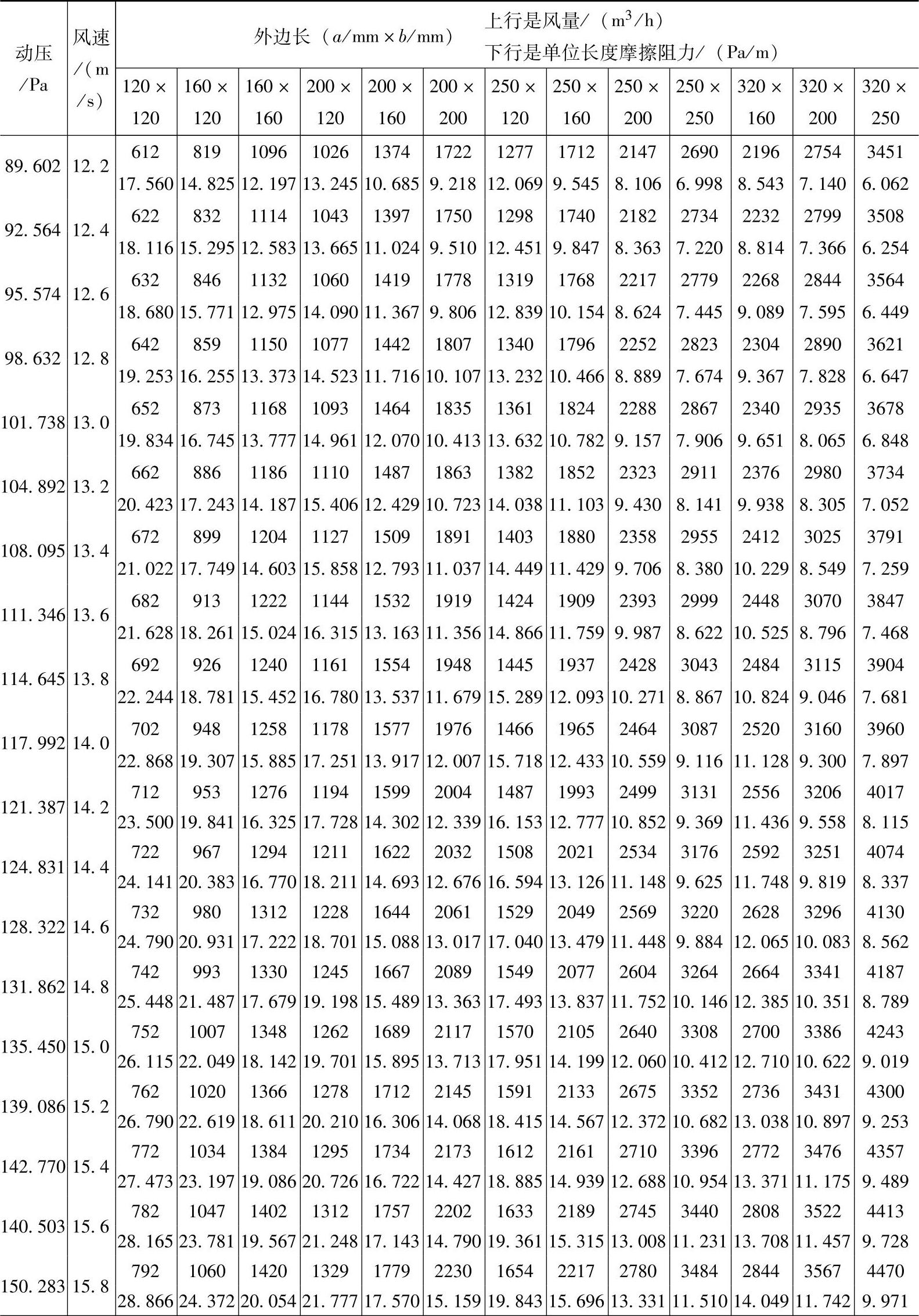

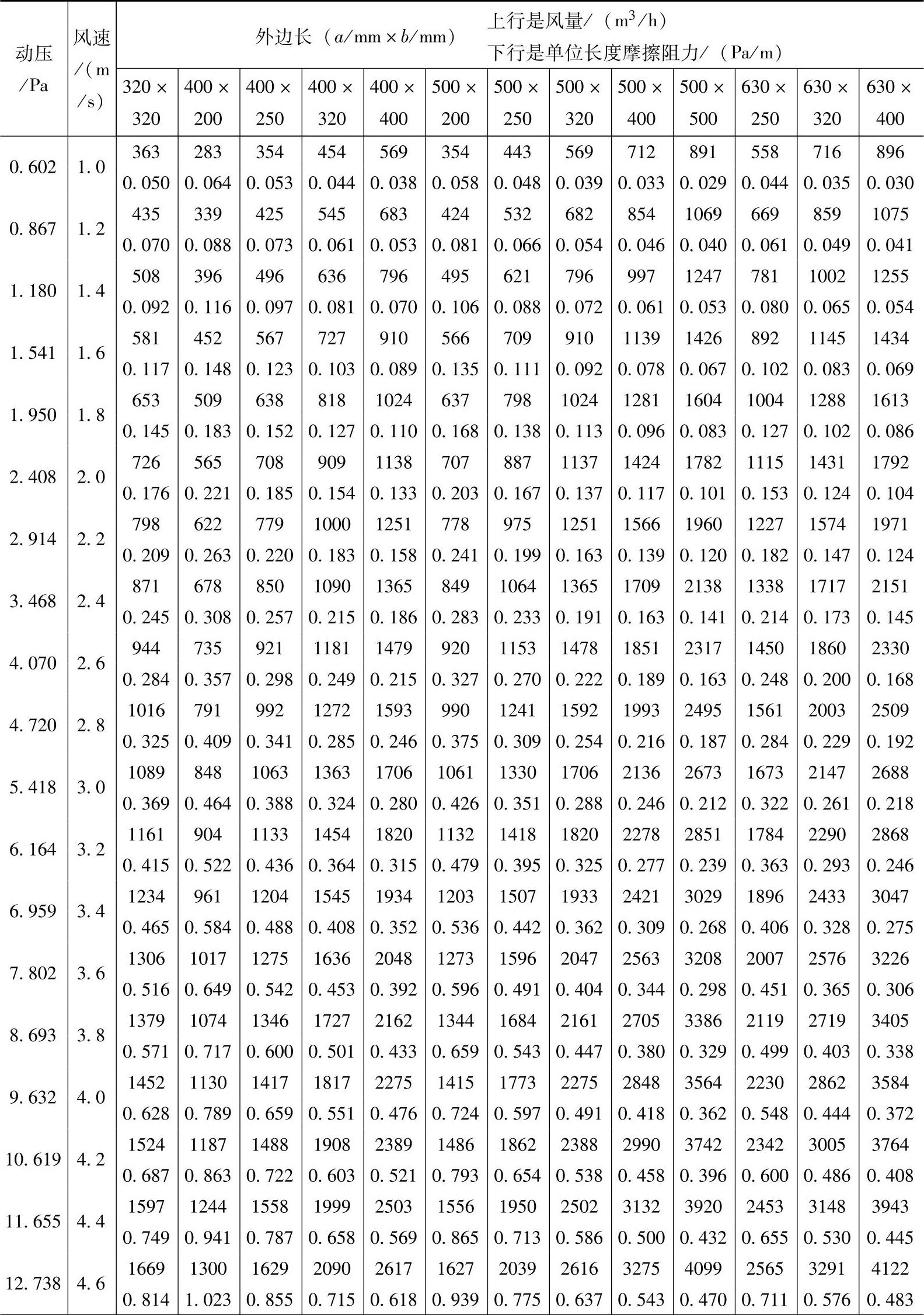

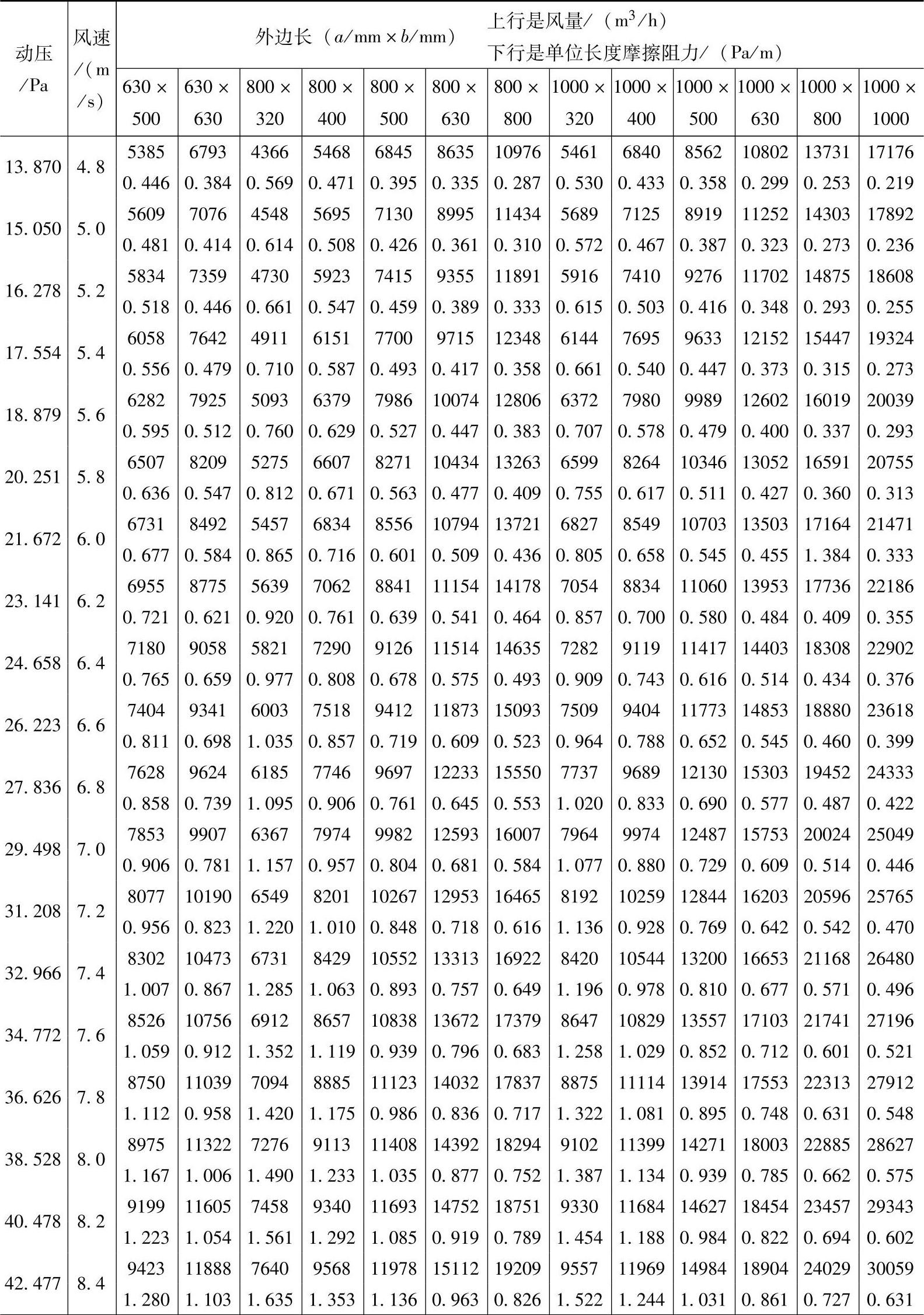

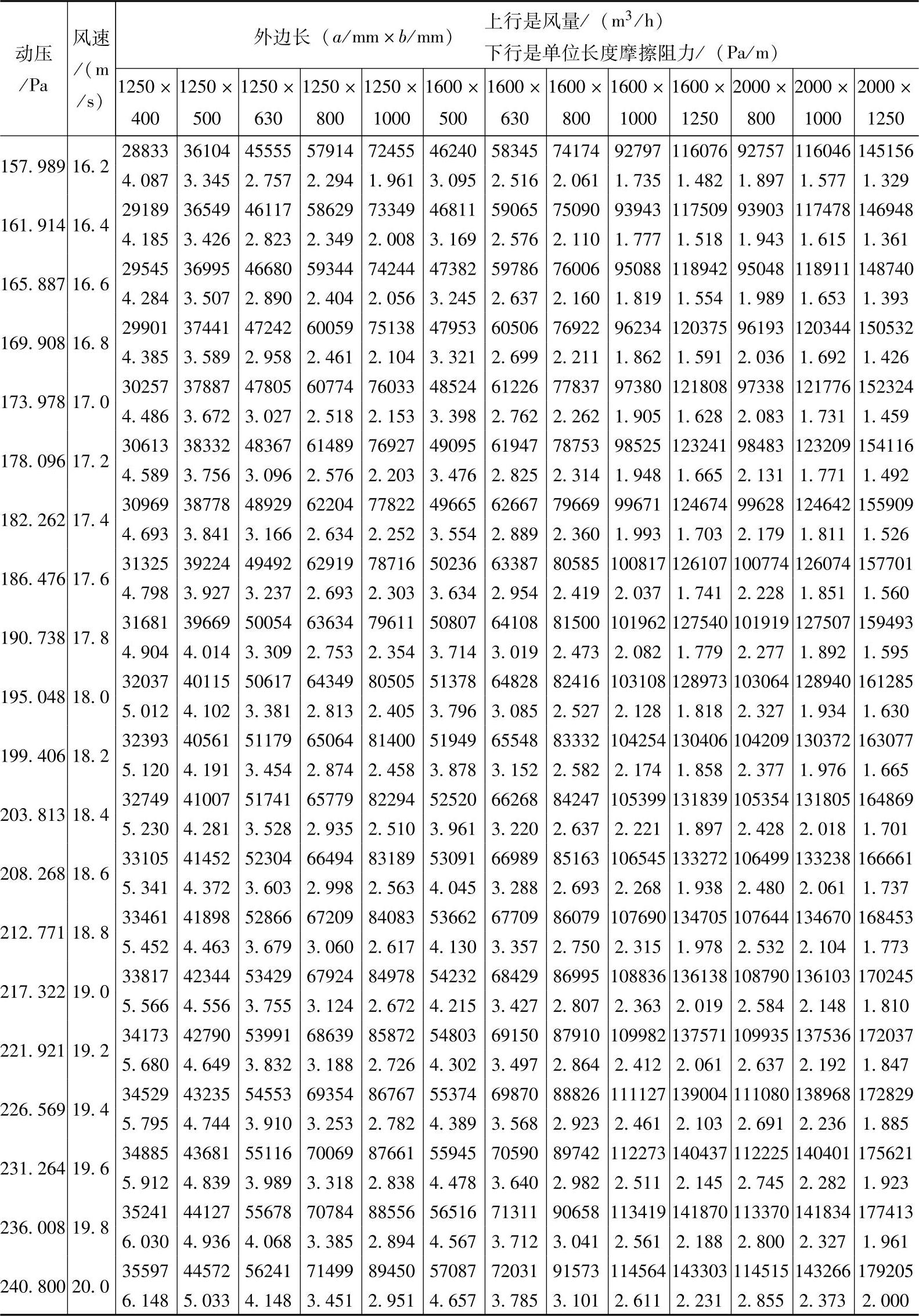

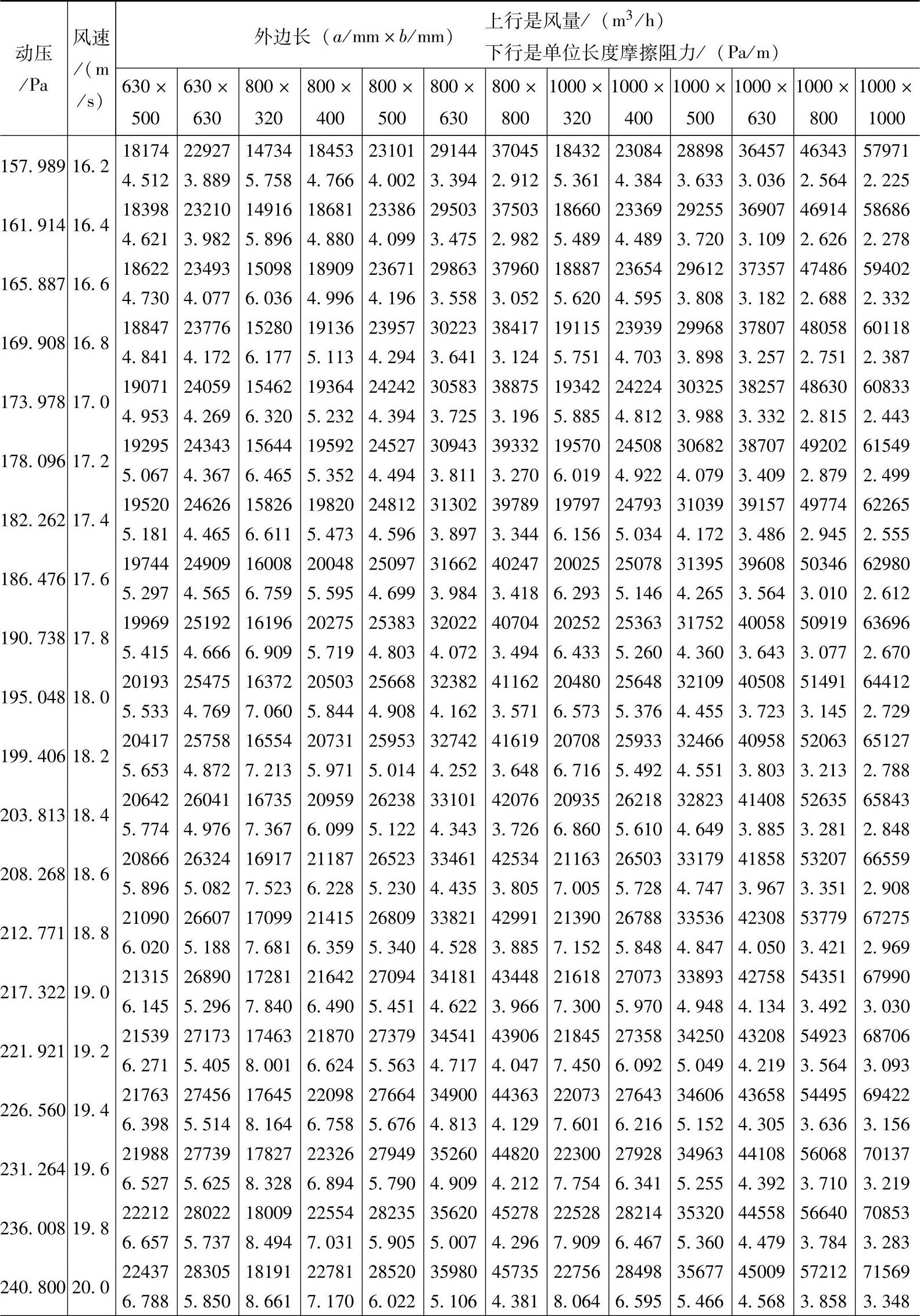

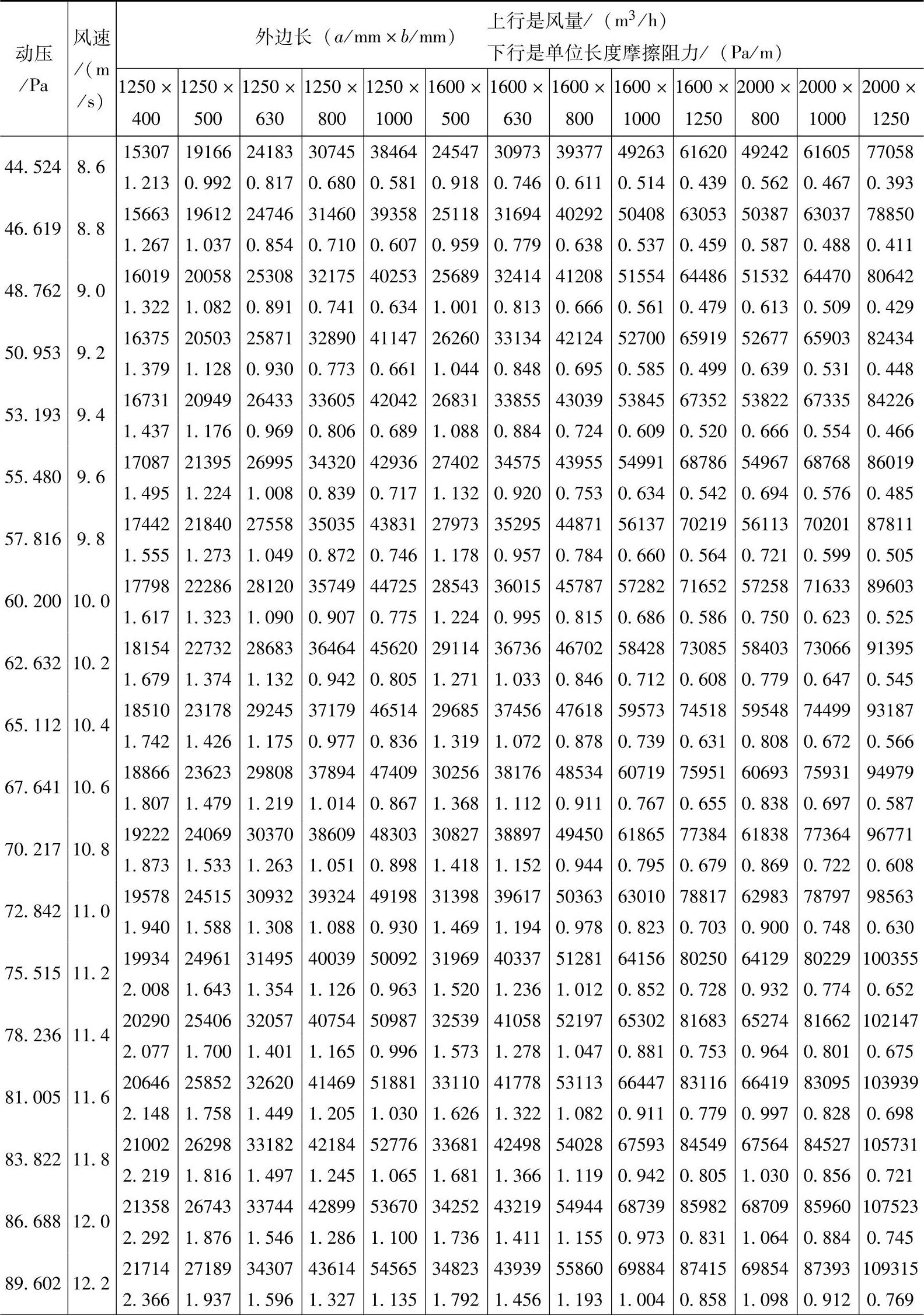

表6-13 钢板矩形通风管道计算用表
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
（续）
表6-13的风速从1.0m/s算到20.0m/s。为了减少表格的篇幅，按每0.2m/s为一格进行计算。矩形管道的断面尺寸采用表6-13的值。
表中的风量按式（6-15）计算：
qV=3600abv（6-15）
式中，a和b分别为矩形管道长边和短边的内边长，制表时的取值为管道的外边长减去外边长允许偏差的一半，再减去壁厚值。
可利用图6-13来求矩形管道的单位长度摩擦损失。知道管道断面尺寸后，要先求出其当量直径。矩形管道的流速当量直径，可按式（6-12）计算。
矩形管道的流量当量直径按式（6-16）计算：
利用风速和流速当量直径，或风量和流量当量直径，可从图6-13中查出单位长度摩擦损失。
【例题2】 已知风量为9000m3/h，矩形管道的外边尺寸为630mm×400mm。试求该管道的单位长度摩擦损失。
解：求解可用以下三个方法。
1）利用表6-13，查矩形管道截面a×b=630mm×400mm，当风量Q=8961m3/h时，得
v=10m/s pmf=2.094Pa/m
当风量Q=9140m3/h时，得
v=10.2m/s pmf=2.175Pa/m
则风量Q=9000m3/h时，用内插法得
v=10.001≈10m/s pmf=2.112Pa/m
2）求出流速v为
求出流速当量直径DV为
利用图6-13，从v=10m/s和D=500mm两条斜线的交点，向下作垂直线，交于横坐标点的数值，就是单位长度摩擦损失，即pmf=2.1Pa/m
3）风量
流量当量直径为
从图6-13纵坐标上查出风量为2500dm3/s的点，画平行横坐标的直线和D=550mm的斜线相交，查得v=10m/s。从交点向下画垂直线，与横坐标的交点就可查得pmf=2.1Pa/m。
