建筑及空调管道设计的注意事项
【摘要】：可用做管道的材料种类较多。管道的形状很多。矩形管道易布置，弯头及三通均比圆形管道的小，可用于明装或暗装在吊顶内，故采用较为普遍。2）管道设计中既要考虑便于施工，又要求保证严密不漏。3）为了减少通过管道壁的吸热和散热，必要时应考虑对管道做保温处理。管道设计中对管道内空气流动过程中的压力损失，应进行详细计算，以确保各支环路间的压力损失差值小于15%。当通过调整管道断面仍无法达到上述要求时，宜装设调节装置。
设计通风管道时，应考虑以下因素：
1）建筑提供的布置管道的空间，通风房间送、吸风口的布置，以及气流组织情况。可用做管道的材料种类较多。大多数采用钢板制作，有时也采用铝板或不锈钢板制作。对于有防腐要求的场所，往往采用塑料板或玻璃钢制作。利用建筑空间兼作管道时，则多数采用混凝土或砖砌管道。
管道的形状很多。圆形管道的强度大、耗用材料少，但占用空间大，一般不易布置得美观，大多采用暗装管道。矩形管道易布置，弯头及三通均比圆形管道的小，可用于明装或暗装在吊顶内，故采用较为普遍。有时为了利用建筑空间，管道也可做成三角形或多边形。
2）管道设计中既要考虑便于施工，又要求保证严密不漏。整个系统的漏损要小，只有这样，才能保证末端风口有足够的风量。
3）为了减少通过管道壁的吸热和散热，必要时应考虑对管道做保温处理。
4）管道的初投资和运行费用要低。
5）噪声值应保持在允许的范围内。通风系统除设置必要的消声器外，还要求管道内的风速控制在一定的范围内。管道内的风速见表6-11。表中建议的风速既考虑到系统的运行费用，也考虑到不要因风速太大而对周围环境产生干扰。
6）风量的平衡。管道设计中对管道内空气流动过程中的压力损失，应进行详细计算，以确保各支环路间的压力损失差值小于15%。当通过调整管道断面仍无法达到上述要求时，宜装设调节装置。若各支环路间的压力损失差值较大，则风量无法按设计值达到平衡，也无法达到设计要求状态。

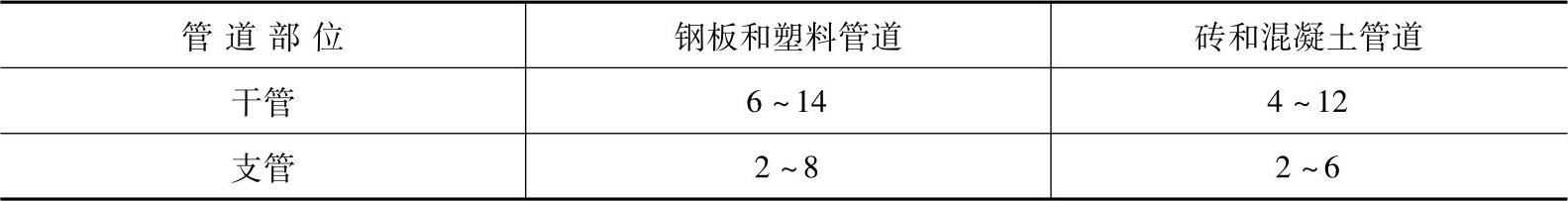

表6-11 管道内的风速 （单位：m/s）
