通风机机组安装与维修指南-注意事项总结

2023-08-20 理论教育版权反馈

【摘要】：注意垫铁要放置在地脚螺栓的两侧，若只垫螺栓一侧，则应按地脚螺检的螺距选用大一号的垫铁。在调整水平过程中，应结合地脚螺栓同时进行。地脚螺栓的预留孔的孔口大小按螺栓直径而定。待灰浆充分硬化后，才能拧紧地脚螺栓的螺母。离心通风机的安装程序和形式1）大、中型通风机的轴和电动机轴是分开的，安装时一般可按下列程序进行安装：①把机壳、轴承座吊放在基础上，穿上地脚螺栓，摆正机壳，暂不固定。

（1）通风机安装步骤

1）清扫基础混凝土表面，按表5-1检查基础是否合乎精度要求。

2）将通风机座放到基础上，在基础表面和底座底面之间插上垫铁。通过调整垫铁的厚度，使安装的设备达到设计水平度和标高；增加设备的稳定性和便于二次灌浆。注意垫铁要放置在地脚螺栓的两侧，若只垫螺栓一侧，则应按地脚螺检的螺距选用大一号的垫铁。

表5-1 通风机基础允许偏差

斜垫铁必须成对使用，垫铁的表面必须平整。每组垫铁数一般不超过3～4块，厚垫铁放在下层，而最薄的应夹在中间，以免产生翘曲变形，同一组垫铁放置必须整齐。设备调整好水平和方位，再将每组垫铁焊接固定好。在调整水平过程中，应结合地脚螺栓同时进行。

3）地脚螺栓埋入基础上的预留孔，复校其方位精度是否准确；然后将机身底座和基础混凝土间的间隙灌入足够的灰浆，以形成混凝土结构件。地脚螺栓的预留孔的孔口大小按螺栓直径而定。对螺距为20～30mm的螺栓，预留孔的口子应为100mm×100mm，相应孔底是110mm×110mm；对直径大于30mm的地脚螺栓，预留孔的口子是200mm×200mm，其相应孔底是220mm×220mm。以上两种的孔深由螺栓长度规范决定。孔的纵切面是梯形即可。

4）灰浆的配方比，大多用400号水泥配1比2～3的砂。应特别注意收缩性、龟裂及施工有关规范。待灰浆充分硬化后，才能拧紧地脚螺栓的螺母。

5）在大型通风机中，机壳与底座是分开的，机壳本身也往往分成几部分。此时，应先将机体底座、轴承座按上述方法安装后，按照下机壳、转子、上机壳的顺序，边调整定子和转子间的间隙边组装。组装前，应搞清楚重要部位是否有毛刺、卷边、变形等。组装时注意不弄脏、不撞击研合面，精心施工。

6）安装建筑设施用通风机时，应将通风机安装于带防振橡胶或防振弹簧等的防振材料上。防振材料应以通风机整机的重心位置为中心进行布置。采用防振材料虽可防止基础上的振动，但通风机本身的振动却略有增加。为此，通风机与管路的连接，应采用帆布或橡胶制成的挠性接头。

7）通风机安装于楼板、平台时，应做好如下工作：①直接设置通风机的楼板或平台，应采用现浇钢筋混凝土板，板厚不宜小于80mm，不宜采用冷轧钢筋。②厂房梁的跨度不宜大于6m。③通风机所产生的水平惯性力应作用在结构刚度较强的方向上。④不应把干扰大于3000N的通风机直接安装在楼板上，应由梁来支撑。⑤要求干扰频率与楼板自振频率相差不小于30%，以避免产生共振而增加楼层结构振动。⑥楼板、平台严禁采用悬臂结构。

（2）离心通风机的安装程序和形式

1）大、中型通风机的轴和电动机轴是分开的，安装时一般可按下列程序进行安装：①把机壳、轴承座吊放在基础上，穿上地脚螺栓，摆正机壳，暂不固定。②将叶轮穿入机壳，装好机壳侧盖板，再将电动机吊放在基础上。③安装调整带轮。用吊线法调整带轮较简便。将铅锤线挂在轮外侧，在轮外侧的正上方选定一点，用塞尺测量此点与铅锤线之间的间隙a；再将轮转动180°，将此点位于正下方，再用塞尺测量此点与铅锤线间的间隙a₁，使a=a₁。④轴承座的校正、校平。校正可用大平尺按中心线量取平行线进行检查，偏斜可用撬杠拔正；校平用水平仪进行，把水平仪放在主轴上或带轮上检查，使轴承座的纵向水平度不应小于0.1/1000；把水平仪放在轴承座的水平中分面上检查，使轴承座的横向水平不应小于0.2/1000。因为轴承座要当作机壳、电动机的校正校平标准，所以轴承座的轴心不能低于机壳中心，联轴器的轴心不能低于电动机中心。轴承座校正校平以后，最好先灌浆进行固定。⑤通风机叶轮按联轴器校正中心，机壳以叶轮为标准进行校平、校正。要求机壳的壁面和叶轮后盘或中盘平面平行，平行精度符合图样设计要求，机壳轴孔中心和叶轮中心重合。

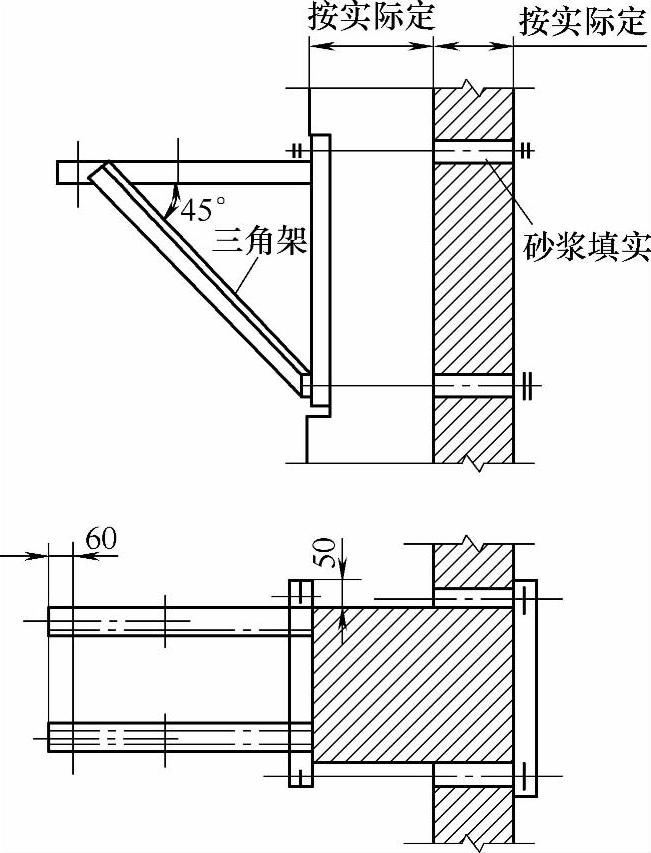

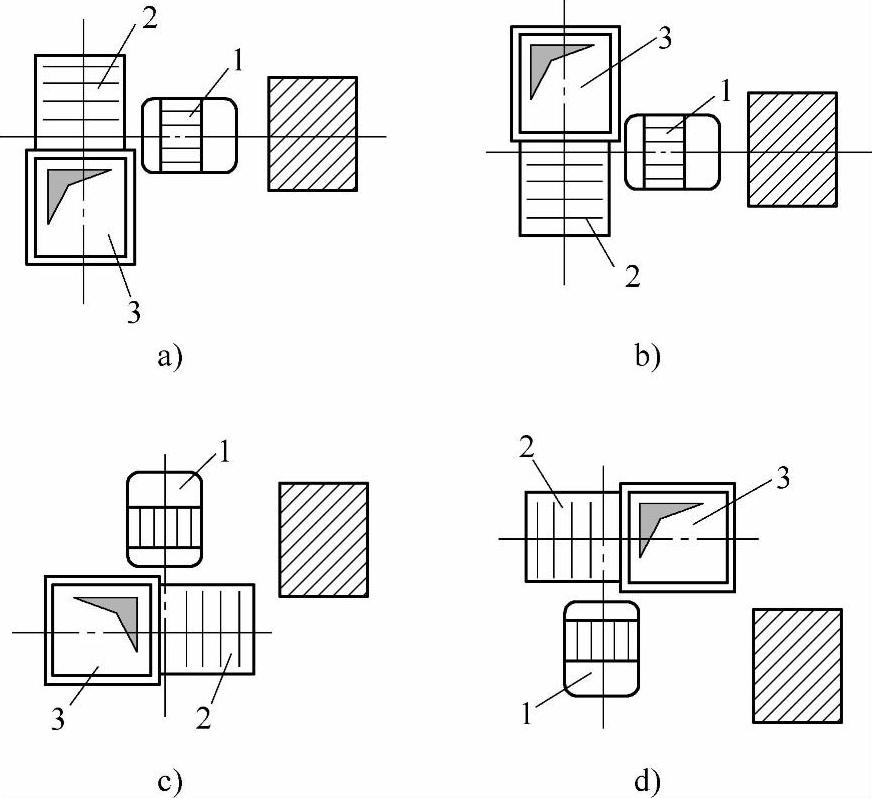

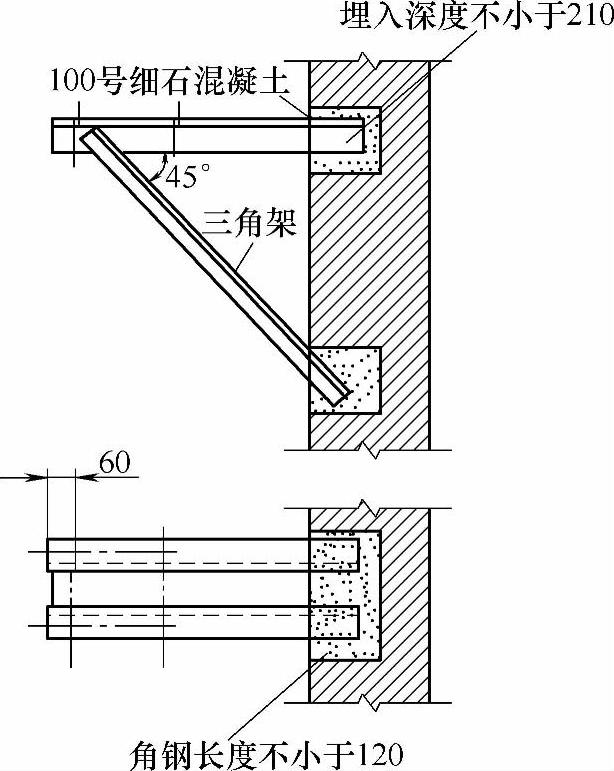

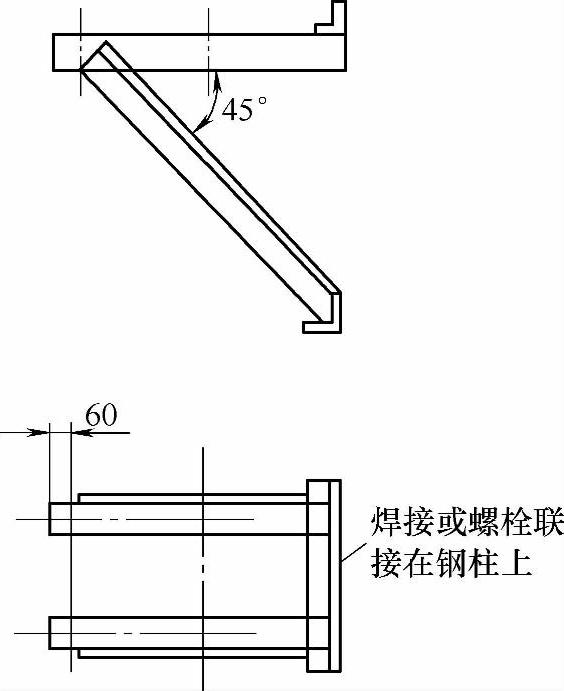

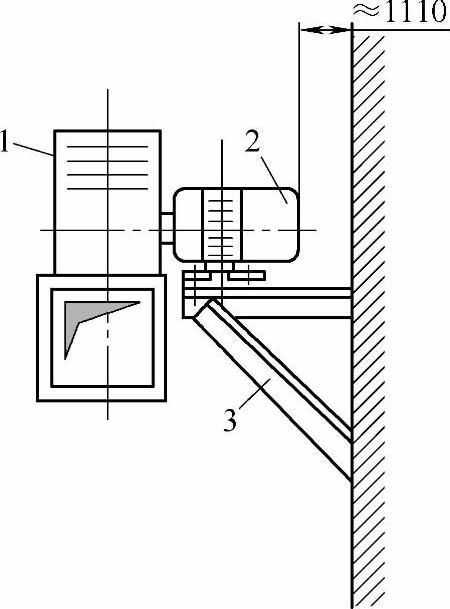

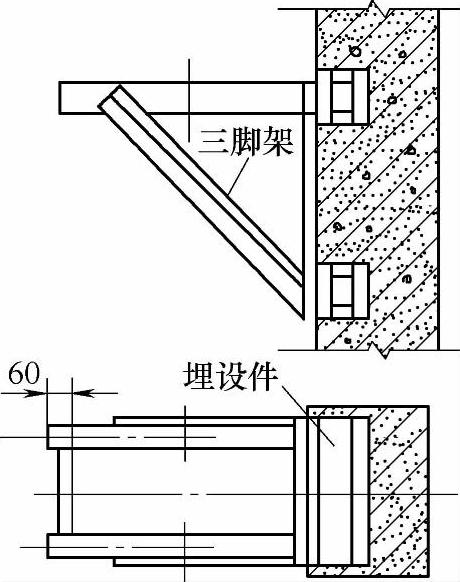

2）离心通风机的安装形式。安装在墙上和柱上的通风机，一般只限于A式传动通风机采用钢结构支架，其安装形式如图5-1所示。A式通风机在墙上安装的形式如图5-2所示。A式通风机在柱上安装的四种形式见图5-3。安装支架一般采用角钢制作的三角架，其结构型式见图5-4和图5-5所示。A式通风机在钢筋混凝土柱上和在钢柱上的安装支架如图5-6和图5-7所示。
