【摘要】：根据增压值的大小，离心风机可分为以下三类：①低压风机。混流风机的性能介于离心式与轴流式之间。按照动叶片的调节方式，混流风机可分为动叶不可调节、动叶半调节及动叶全调节等三种型式。回转式风机主要有罗茨鼓风机及压缩机等类型。图4-3所示为罗茨鼓风机。目前定型生产的各种类型风机的使用范围是相当广泛的。其中叶片风机中的离心种类的风机，工作区间最广，产品种类、型号、规格也最多。

（1）叶片式片式风机都有叶轮，叶轮上均匀布置着叶片。叶片式风机又分为离心式、轴流式及混流式三类。

1）离心式。流体轴向进入叶轮后，主要沿径向流动，高速旋转的叶轮对流体做功，提高流体的压力能与动能。图4-1所示为离心风机。一般离心风机使用最广泛。

根据增压值的大小，离心风机可分为以下三类：

①低压风机。增压值小于1000Pa。

②中压风机。增压值1000～3000Pa

③高压风机。增压值大于3000Pa。

我国生产各种用途的风机，在风机名称前冠以用途名称，见表4-1。

日常通风换气用的中低压通风机是T4-72型及T4-79型。下面对型号举例说明。

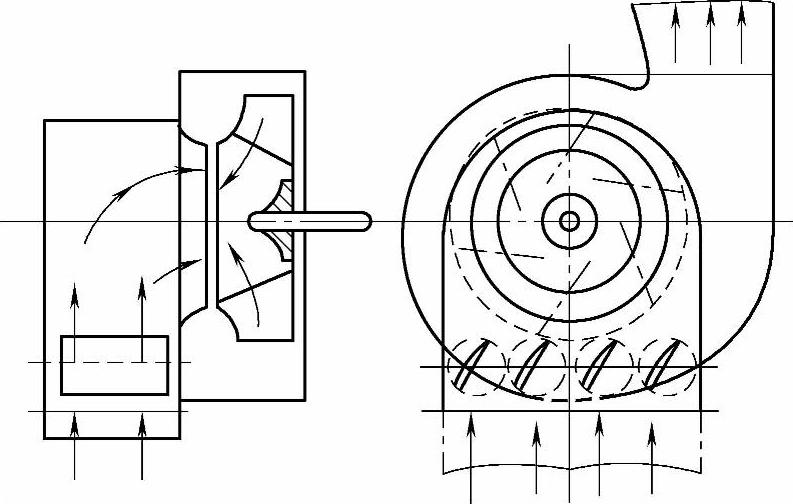

图4-1 离心风机

T4-72-11No 8C右旋90°：T为一般通风换气用离心通风机，可省略；4为全压系数乘10后的整数值；72为风机的比转数为72；1为风机的进风型式是单侧吸风，如是双侧吸风用0表示；1为通风机的设计顺序为第一次设计，第二次用2表示；No8为机号为第8号，表示叶轮外径D₂=800mm；C为传动方式是C式，带传动；右旋为叶轮旋转方向是顺时针；90°为出风口位置是垂直向上的。

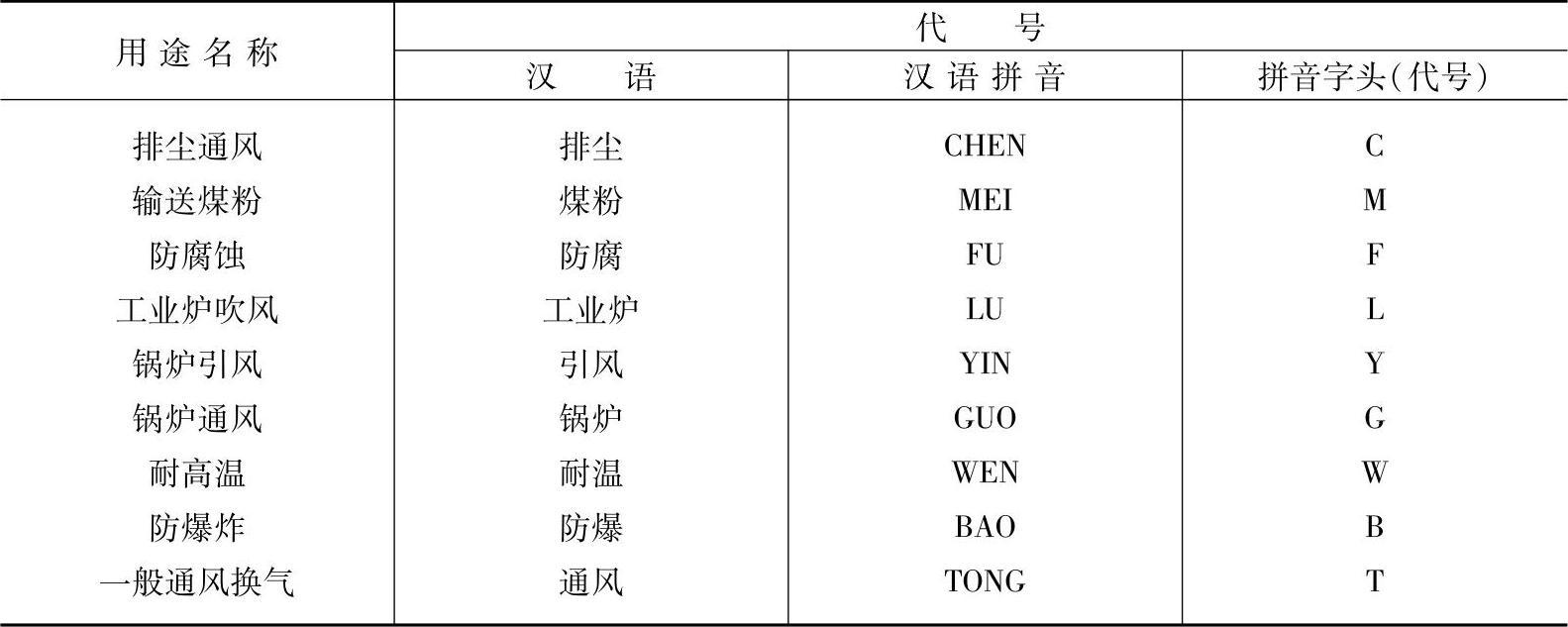

表4-1 通风机的用途名称、汉语及汉语拼音拼音字头

排尘离心通风机，用于排送含有灰尘的空气，例如砂轮磨粒、锯屑、刨花及气力输送等。常用的有C6-46、C4-73系列风机，其中符号C是排尘通风的代号。

煤粉离心通风机用于热电厂输送煤粉用，常用的有M7-29系列。其中M是煤粉吹送的代号。

锅炉离心通风机用于热电站和其他工业蒸汽锅炉送风及排烟。用于送风的称通风机，如G4-73，其中G是锅炉通风的代号。用于排烟的称引风机，如Y4-73，其中Y是锅炉引风的代号。

防爆离心风机用于排送易燃易爆气体，例如石油、化工等气体。此类风机的叶轮与机壳大多用有色金属材料，如铝等。目前生产的防爆离心通风机有B4-72，其中B是防爆气体通风换气的代号。

2）轴流式。流体轴向进入叶轮后，近似地在圆柱形表面上沿轴线方向流动，并借旋转叶轮上的叶片产生升力来输送，同时提高其能量。轴流风机所输送流体的流量比离心式大，但扬程（全压）要比离心式低。图4-2所示为双级轴流风机。

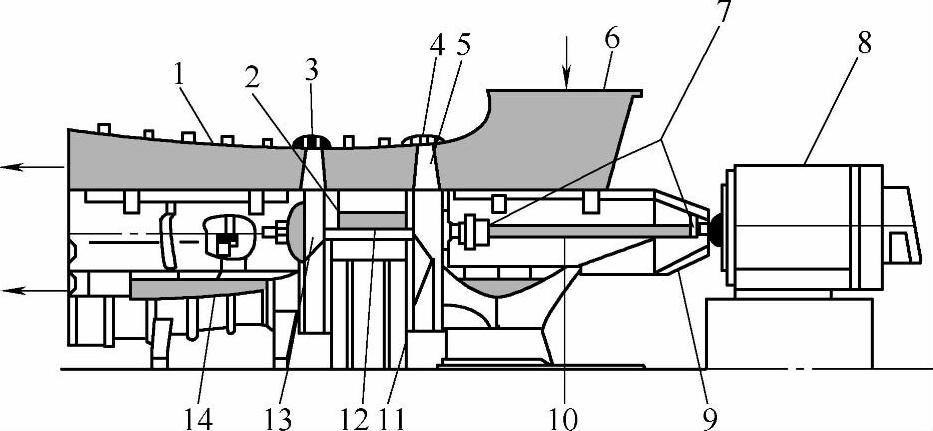

图4-2 双级轴流风机

1—扩压器 2、5—叶片 3、4—叶轮的外壳 6—进气箱 7—联轴器 8—电动机 9—联轴器护罩 10—中间轴 11、13—轮毂 12—主轴承 14—动叶调节机构

轴流风机大多用做大容量锅炉送、引风机，适宜用于需要流量大、扬程（全压）低的场合。

3）混流式。流体进入叶轮后，流动的方向处于轴流式和离心式之间，近似沿锥面流动。混流风机的性能介于离心式与轴流式之间。其流量大于离心式但小于轴流式；扬程（全压）大于轴流式而小于离心式。

按照动叶片的调节方式，混流风机可分为动叶不可调节、动叶半调节及动叶全调节等三种型式。动叶不可调混流风机的动叶片与轮毂铸成一体或固定连接；动叶半调节则在需要改变工况时，停止风机运行拆出定位销，转动动叶片角度；动叶全调节的混流风机是通过液压或机械调节机构，在不停风机的情况下调节动叶片的角度。

（2）容积式容积风机可分为往复式和回转式。往复风机主要有活塞式、柱塞式等类型。回转式风机主要有罗茨鼓风机及压缩机等类型。图4-3所示为罗茨鼓风机。它是依靠两个两叶或三叶的转子做相反方向的旋转，达到传递能量于气体并增高其压力的目的。

（3）其他类型这类风机是指除叶片式和容积式以外的风机。

目前定型生产的各种类型风机的使用范围是相当广泛的。其中叶片风机中的离心种类的风机，工作区间最广，产品种类、型号、规格也最多。

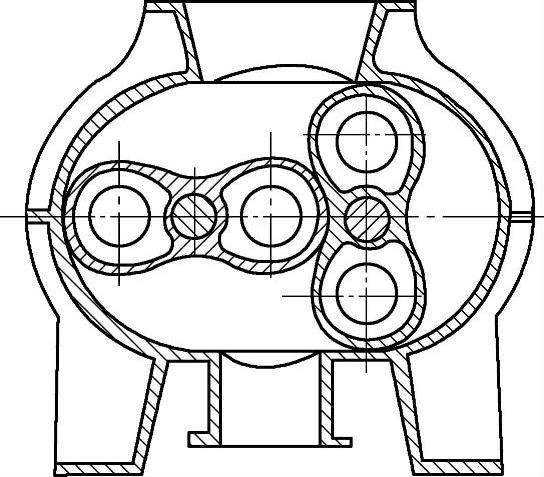

图4-3 罗茨鼓风机
