建筑空调风机工程设计使用维修
【摘要】：流体在空间的流动可以说都是三元流动，运动参数是空间三个坐标的函数。因此对于工程技术中的问题，在保证一定精度的条件下，尽可能将三元流动简化为二元流动，甚至一元流动来求近似解。流场的运动参数只是两个坐标的函数时称为二元流动。若实际流体的粘性很小，可以忽略，以管横截面上的平均流速来描述管内流动，即将二元流动化为一元流动求解。图2-3 圆管内流动a）二元流动 b）一元流动
流体在空间的流动可以说都是三元流动，运动参数是空间三个坐标的函数。例如在直角坐标系中，如果速度、压力等参数是x、y、z三个坐标的函数，便称这种流动为三元流动，流场为三元流场。三个坐标的函数对其求解比较复杂。如果能选择合适的坐标系，或者忽略次要的流动，将其在某一个或两个主要方向上的流动参数作为研究对象，这就将一个空间的三元流动简化为二元流动或一元流动，使得数学解析大为简化。显然，坐标变量数目越少，问题越简单。因此对于工程技术中的问题，在保证一定精度的条件下，尽可能将三元流动简化为二元流动，甚至一元流动来求近似解。

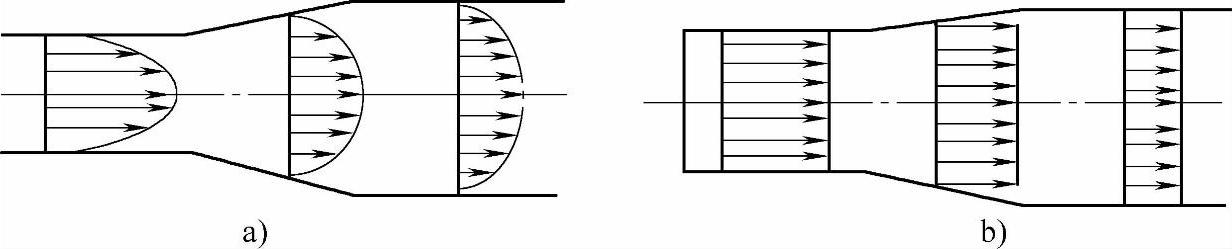

流场的运动参数只是两个坐标的函数时称为二元流动。平面流动的流场是二元流动。实际流体由于具有粘性，故其流动至少是二元流动，例如图2-3a所示圆管内的水流，由于水的粘性的影响，靠近管壁的流速低于中部的流速，即管道中的流速随管道的半径和流动方向的位移而变化，所以是二元流动。
流体的流动参数只是一个坐标的函数，称为一元流场。见图2-3b，理想流体在圆管内的流动，因它不具有粘性，沿半径方向流速没有变化，故是一元流动。若实际流体的粘性很小，可以忽略，以管横截面上的平均流速来描述管内流动，即将二元流动化为一元流动求解。
图2-3 圆管内流动
a）二元流动 b）一元流动
