大众车系设定了5个不同的区域,分别为动力(驱动)系统、舒适系统、信息系统、仪表系统及诊断系统。各子网传送速率见表8.1。

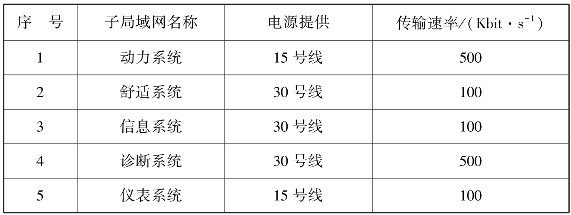

表8.1 子网传送速率
(1)驱动CAN总线
驱动CAN总线主要由发动机控制单元、ABS控制单元、ESP控制单元、自动变速器控制单元、安全气囊控制单元及组合仪表控制单元等组成。

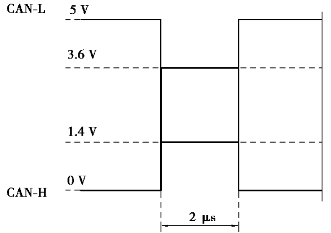

驱动CAN总线由15号线激活,传输速率是所有CAN总线中最高的,达500 Kbit/s。其采用终端电阻结构,中心电阻为66 Ω(发动机电阻),且高低CAN线为环状结构,即任意一根CAN线断路,则CAN系统无法工作。驱动CAN总线的信号波形,如图8.9所示。
(2)舒适CAN总线
舒适CAN总线的联网控制单元:自动空调控制单元、车门控制单元、舒适控制单元、收音机和导航显示控制单元。

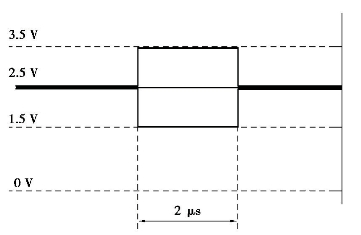

舒适CAN总线由30号线激活,传输速率达100 Kbit/s,没有网络的波形信号,终端电阻,且高低CAN线分离,即任一根CAN线断路,CAN系统不受影响。舒适系统CAN网络的波形信号,如图8.10所示。
图8.9 驱动CAN总线的信号波形
图8.10 舒适CAN总线的信号波形
(3)诊断系统总线

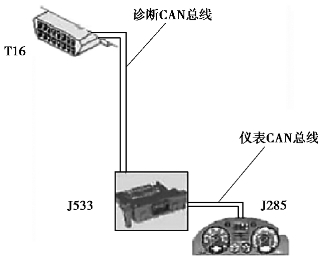

诊断系统总线是用于诊断仪器和相应控制单元之间的信息交换,它与网关的连接,被用来代替原来的K线或L线的功能。诊断总线目前只能在VAS5051、VAS5052和VAS5053下工作,而不能适用于原来的诊断工具。图8.11为诊断系统总线。
图8.11 诊断系统总线
