以桑塔纳2000轿车防盗报警系统为例,说明汽车防盗系统,如图7.58所示。

pagenumber_ebook=202,pagenumber_book=196

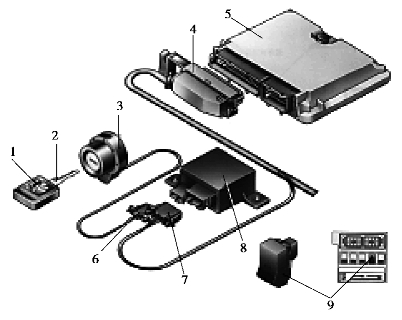

图7.58　桑塔纳2000轿车防盗报警系统的组成

1—脉冲转发器;2—汽车钥匙;3—识读线圈;4、6、7—连接器;5—发动机控制单元;8—防盗ECU;9—防盗指示灯

汽车防盗报警系统安装匹配后,防盗ECU便存储了该车发动机ECU的识别密码以及3把钥匙中脉冲转发器的识别密码,同时每个脉冲转发器也存储了相应的防盗ECU的有关信息。将钥匙插入点火锁芯并接通点火开关时,防盗ECU首先通过锁芯上的识读线圈将一随机数据传输给钥匙中的脉冲转发器,经特定运算后,脉冲转发器将结果反馈给防盗ECU,防盗ECU将其与ECU中存储的识别密码相比较,若密码吻合,系统即认定该钥匙为合法钥匙。防盗ECU还要对发动机ECU进行识别。只有钥匙(脉冲转发器)、发动机ECU的密码都吻合时,防盗ECU才容许发动机ECU工作。

防盗ECU通过一根串行通信线将经过编码的工作指令传到发动机ECU,发动机ECU根据防盗ECU的数据来决定是否启动汽车。同时,诊断仪可通过串行通信接口(K线)对系统进行故障诊断、编码等操作。在识别密码的过程(2 s)中,防盗指示灯会保持点亮状态。如果有任何错误发生,发动机ECU将停止工作,同时指示灯会以一定频率闪亮。

【知识拓展】

汽车钥匙基础知识

汽车钥匙:开关汽车的工具。现在汽车钥匙均使用芯片,为磁性芯片系统。汽车点火锁芯的读识线圈将对钥匙的芯片进行读取;芯片都有固定的数字信息。

遥控钥匙:遥控钥匙是指不用把钥匙键插入锁孔中就可以远距离开门和锁门,最大的优点是:不管白天黑夜,无须探明锁孔,也可以远距离、方便地进行开锁和闭锁。

无钥匙启动:无钥匙启动采用无线射频识别技术,通过车主随身携带的智能卡里的芯片感应自动开关门锁,也就是说,当您走近车辆一定距离时,门锁会自动打开并解除防盗。当您离开车辆时,门锁会自动锁上并进入防盗状态。一般装备有无钥匙进入系统的车辆,其车门把手上有感应按钮,同时也有钥匙孔,是以防智能卡损坏或没电时,车主仍可用普通方式开启车门。当车主进入车内时,车内的检测系统会马上识别车主的智能卡,经过确认后车内的计算机才会进入工作状态,这时您只需轻轻按动车内的启动按钮(或者是旋钮),就可以正常启动车辆了。也就是说,无论在车内还是车外,都可以保证系统在任何情况下都能正确识别驾驶者。

无钥匙启动的方式有两种:一种是按钮式,点火按钮位于中控台伸手可及之处,因此也称“一键启动”;另一种是旋钮式,一般位于原始的钥匙插口处,但无须插车钥匙,直接拧动旋钮即可启动。

智能钥匙启动:这种智能钥匙能发射出红外线信号,既可打开一个或两个车门、后备厢和燃油加注孔盖,也可操纵汽车的车窗和天窗,更先进的智能钥匙则像一张信用卡,当司机触到门把手时,中央锁控制系统便开始工作,并发射一种无线查询信号,智能钥匙卡作出正确反应后,车锁便自动打开。只有当中央处理器感知钥匙卡在汽车内时,发动机才会启动。

常见的无钥匙进入系统,也称智能钥匙系统,是由发射器、遥控中央锁控制模块、驾驶授权系统控制模块3个接收器及相关线束组成的控制系统组成。遥控器和发射器集成在车钥匙上,车辆可根据智能钥匙发来的信号,进入锁止或不锁止状态,甚至可以自动关闭车窗和天窗。

这种系统采用RFID(无线射频识别)技术,通常情况下,当车主走近车辆大约1 m以内的距离时,门锁就会自动打开并解除防盗。当车主离开车辆时,门锁会自动锁上并进入防盗状态。当车主进入车内时,车内检测系统会马上识别智能卡,这时只需轻轻按动启动按钮(或旋钮),就可以正常启动车辆,整个过程无须拿出车钥匙。
