汽车电动后视镜的工作原理及控制电路
【摘要】：汽车电动后视镜的控制电路,如图7.39所示。以左侧后视镜为例,说明电动后视镜的具体工作过程。图7.39汽车电动后视镜的控制电路左侧后视镜，下调先将控制开关拨至“右下”挡位,左/右调整开关拨至“7”位置。图7.40电控变色自动防眩目内后视镜
以左侧后视镜为例,说明电动后视镜的具体工作过程。
（1）左侧后视镜，上调
先将控制开关拨至“向上”挡位,左/右调整开关拨至“7”位置。
电流从蓄电池正极→点火开关→2号收音机保险丝→控制开关“向上”挡位→左/右调整开关“7”位置→左侧电动机2(3)→左侧电动机1(4)→控制开关“左上”挡位→电动镜开关3号→蓄电池负极,左侧后视镜完成上调。

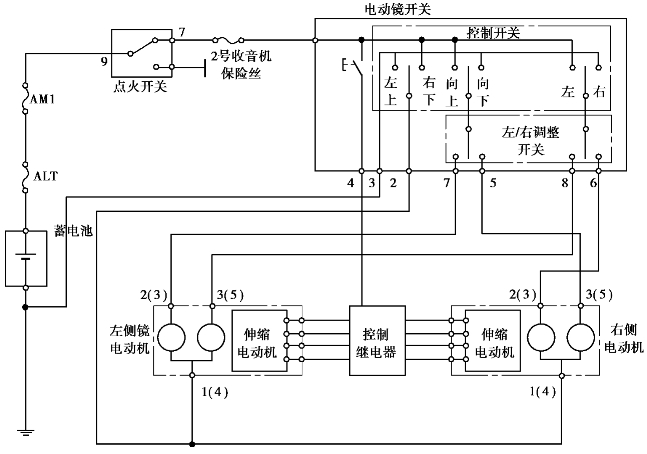

图7.39 汽车电动后视镜的控制电路
（2）左侧后视镜，下调
先将控制开关拨至“右下”挡位,左/右调整开关拨至“7”位置。
电流从蓄电池正极→点火开关→2号收音机保险丝→控制开关“右下”挡位→左侧电动机1(4)→左侧电动机2(3)→左/右调整开关7号→控制开关“向下”挡位→电动镜开关3号→蓄电池负极,左侧后视镜完成下调。
（3）左侧后视镜，左调
先将控制开关拨至“左”挡位,左/右调整开关拨至“8”位置。
电流从蓄电池正极→点火开关→2号收音机保险丝→控制开关“左”挡位→左/右调整开关“8”位置→左侧电动机3(5)→左侧电动机1(4)→控制开关“左上”挡位→电动镜开关3号→蓄电池负极,左侧后视镜完成左调。
（4）左侧后视镜，右调
先将控制开关拨至“右下”挡位,左/右调整开关拨至“7”位置。
电流从蓄电池正极→点火开关→2号收音机保险丝→控制开关“右下”挡位→左侧电动机1(4)→左侧电动机3(5)→左/右调整开关8号→控制开关“右”挡位→电动镜开关3号→蓄电池负极,左侧后视镜完成右调。
【实训指导】
（1）任务描述
电动后视镜不工作故障检修。
（2）操作指引
1)组织方式
①场地设施:举升机1台。
②设备设施:BYD F3-R轿车。
③工量具:汽车拆卸工具、数字万用表、探针等。
④耗材:棉纱、防护套等。
2)操作要点
①穿戴干净整洁的工作服。
②遵守场地安全规定,注意用电安全。
③正确使用拆装工具、数字万用表、测量仪器等工具。

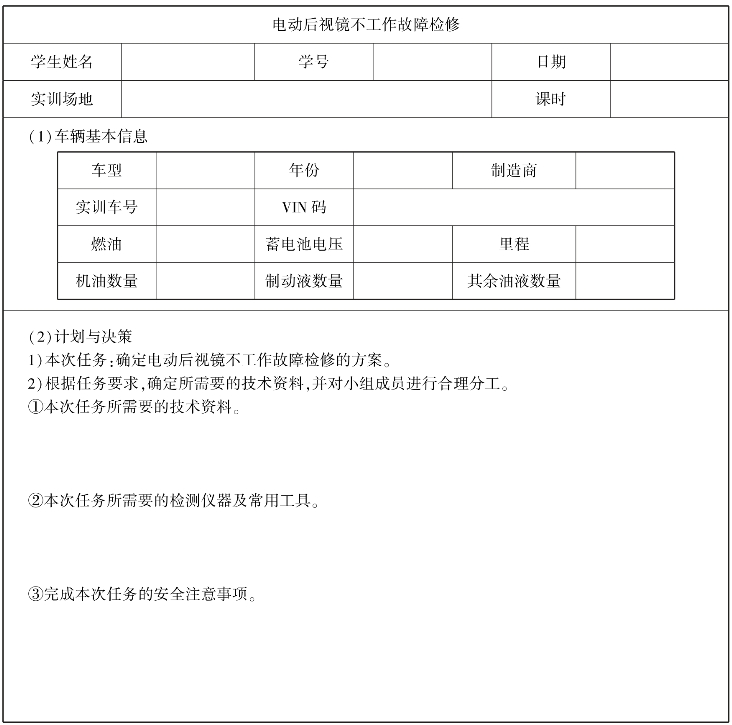

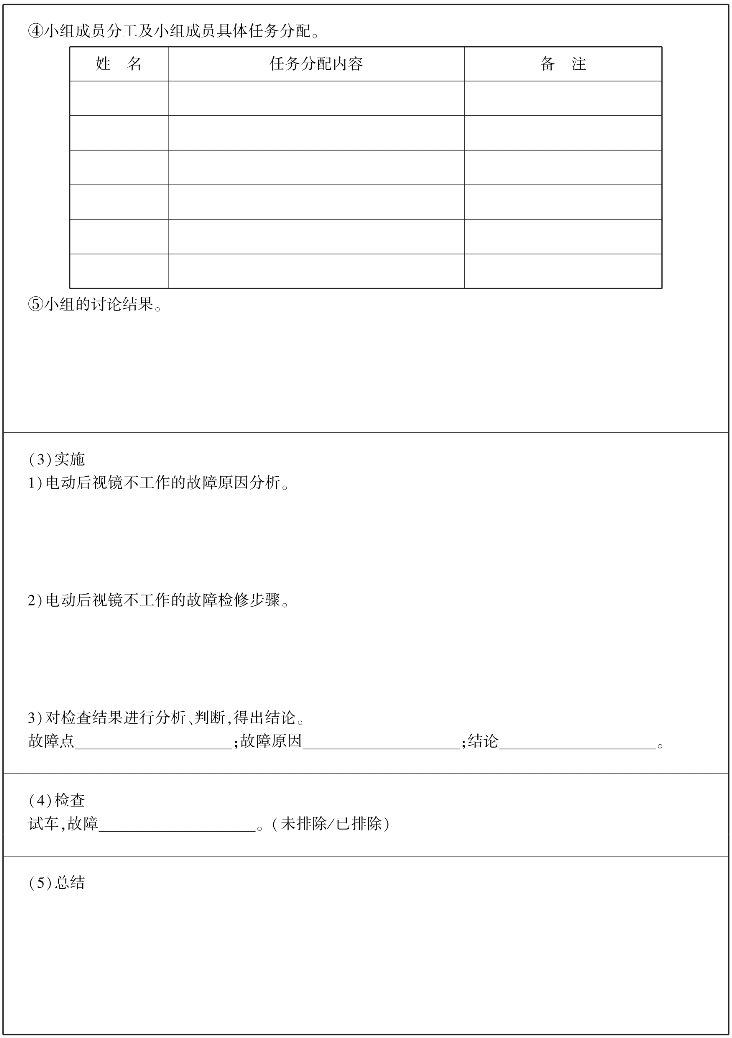

（3）任务实施及工单
（4）任务评分
【知识拓展】
电控变色自动防眩目内后视镜
自动防眩目内后视镜由一个特殊镜面、两个光敏二极管及电子控制器组成。两个光敏二极管中一个安装在后视镜正面,另一个安装在后视镜背面,它们分别接收汽车前面及后面射来的光线。当后车的前照灯照射在车内后视镜上时,通过两个光敏二极管的信号比较可以判断后面的光强于前面的光,于是电子控制器就会施加电压给后视镜镜面的导电层,从而改变镜面电化层颜色。电压越高,后视镜镜面电化层颜色越深,后面射来的强光就会被镜面吸收掉很大一部分,余下反射到驾驶员眼内的光线就变得柔和多了。镜面电化层使反射层根据后方光线的入射强度,自动持续变化以防止眩目。
电控变色自动防眩目内后视镜如图7.40所示。内后视镜底座旁边有一个开关,可将系统设置在“自动(AUTO)”或“关闭(OFF)”位置。开关处于关闭位置时,内后视镜不具备防眩目功能。开关处于自动位置时,内后视镜将自动根据需要改变颜色,减小炫光。
图7.40 电控变色自动防眩目内后视镜
