汽车电器设备构造与检修：遥控门锁系统
【摘要】：图7.33无线遥控门锁系统零部件位置发射器也称遥控器,其作用是利用发射开关发射规定代码的无线遥控信号,控制驾驶员侧车门、其他车门、后备厢门等的开启和锁闭,且具有寻车功能。图7.34发射器图7.35无线遥控门锁系统的工作原理任务描述右前车门锁不工作故障检修。③正确使用拆装工具、数字万用表、测量仪器等工具。
（1）无线遥控门锁系统的功能
遥控门锁系统的作用是不使用钥匙,利用遥控器在一定距离内完成车门的打开及锁止。遥控门锁系统不但能控制驾驶员侧车门,还可控制其他车门和后备厢门。其特点如下:
①遥控门锁控制接收器进行代码识别,车身控制模块实现门锁控制。串行数据线用于车身防盗控制器与车身控制模块间进行通信。
②采用三按键(开锁、闭锁、警告)式遥控器,装备有LED(发光二极管),监测电池的状况。
（2）无线遥控门锁系统的组成
遥控门锁系统由发射器、接收器、门锁遥控控制组件(ECU)、门锁控制组件以及执行器等组成。无线遥控门锁系统零部件位置如图7.33所示。

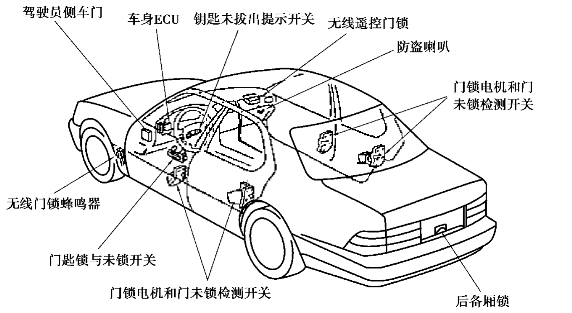

图7.33 无线遥控门锁系统零部件位置
发射器也称遥控器,其作用是利用发射开关发射规定代码的无线遥控信号,控制驾驶员侧车门、其他车门、后备厢门等的开启和锁闭,且具有寻车功能。发射器分为组合型(发射器与点火钥匙合二为一)和分开型两种,如图7.34所示。
（3）无线遥控门锁系统的工作原理
无线遥控门锁系统的工作原理如图7.35所示。当按下发射器的锁定开关时,车辆钥匙信号被发送出去。当车身控制模块(BCM)通过天线接收到这些代码时,控制模块进行核对和判断。若控制模块识别出收到的车辆识别码是车门锁定,则导通所有车门上锁输出继电器,通过对应继电器给所有车门电动机通电,完成所有车门的锁定操作。
当所有车门解锁操纵时,给所有电动机通相反方向的电流,则完成所有车门的解锁操作。其他车门单独的锁定或解锁操作与上述过程类似,通过导通对应车门锁定或解锁继电器,则完成对应车门的相关操纵。

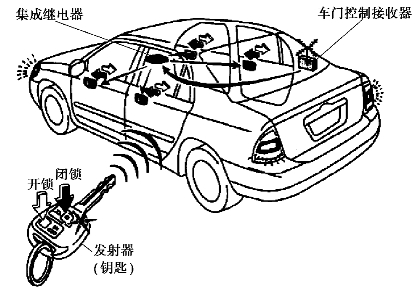

图7.34 发射器
图7.35 无线遥控门锁系统的工作原理
【实训指导】
（1）任务描述
右前车门锁不工作故障检修。
（2）操作指引
1)组织方式
①场地设施:举升机1台。
②设备设施:BYD F3-R轿车。
④耗材:棉纱、防护套等。
2)操作要点
①穿戴干净整洁的工作服。
②遵守场地安全规定,注意用电安全。
③正确使用拆装工具、数字万用表、测量仪器等工具。

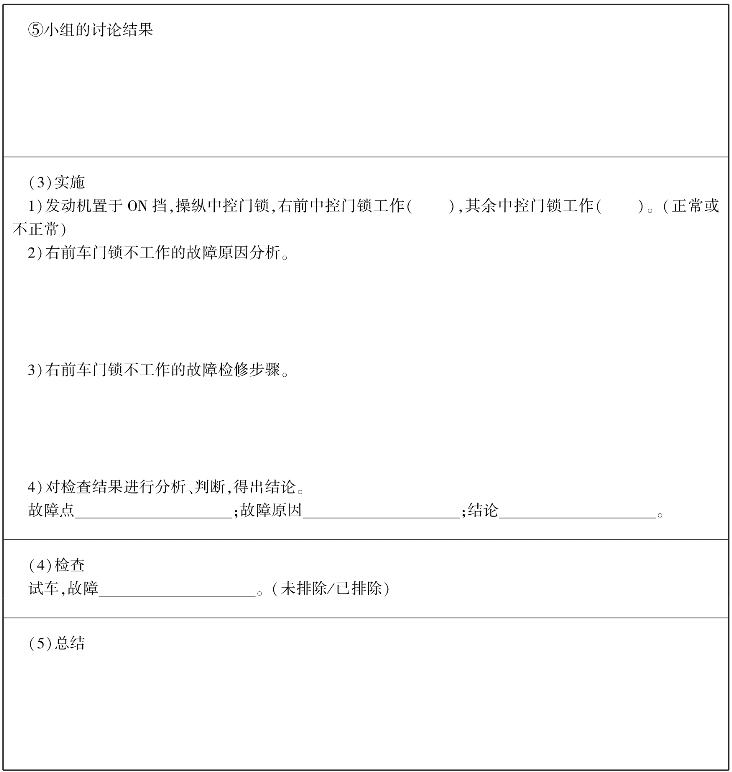

（3）任务实施及工单

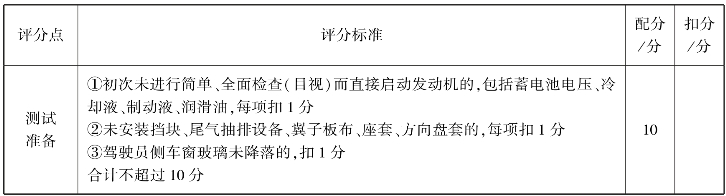

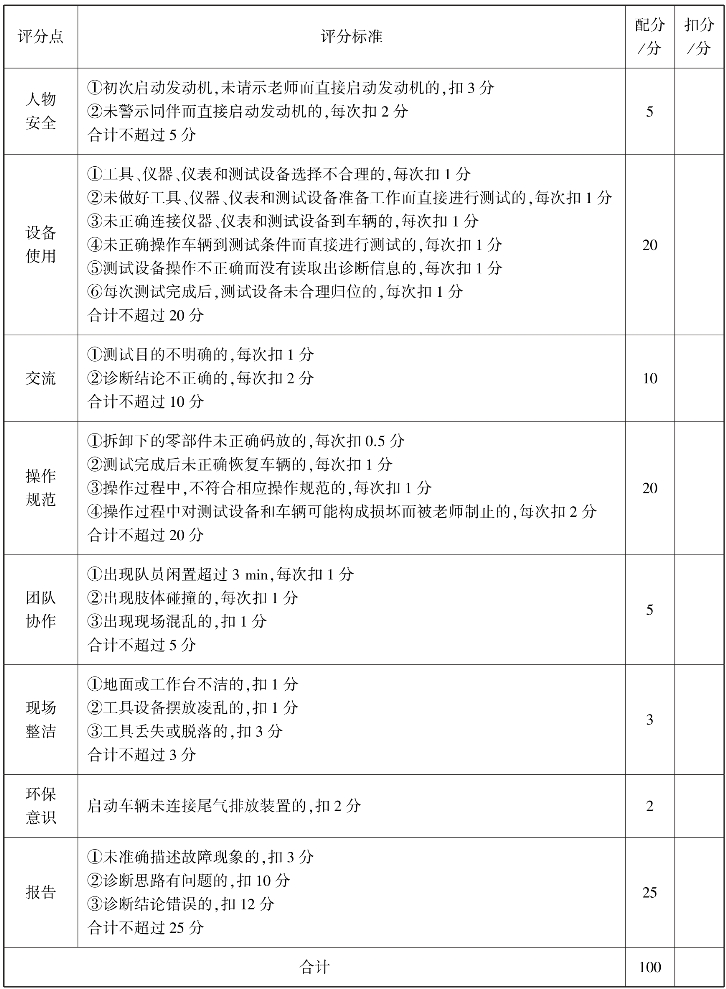

（4）任务评分
