(1)中控门锁的功能
根据不同车型、等级和使用地区,汽车中控门锁系统具有不同的功能。一般汽车中控门锁系统的功能如下:
①中央控制。当驾驶员锁止或开锁车门时,其他车门能同时锁止或开锁。
②单独控制。为了方便,除中央控制外,乘客仍可以利用车门的机械式弹簧锁开闭车门。
③速度控制。当车速达到一定数值时,能自动将所有车门锁止。
④两级开锁功能。在钥匙联动开锁功能中,一级开锁操作,只能以机械方法开钥匙所插入的车门。两级开锁操作,则能同时打开其他车门。一般来说,所有车门可以通过左前或右前侧车门上的钥匙来同时打开和关闭。
⑤安全功能。为了防止有人用棒或类似物从车门玻璃和车窗框之间的缝隙操作门锁控制开关来开启车门,可用门钥匙或发射机(无线门锁遥控器)设置门锁安全功能使门锁控制开关的开锁操作无效。
⑥钥匙遗忘保护功能。当驾驶员侧的车门打开,钥匙遗留在点火开关锁芯中时,如果门锁按钮置于锁止位置(门锁位置开关关闭),由于钥匙遗忘安全电路,所有的车门会开启。
⑦电动车窗不用钥匙的动作功能。驾驶员和乘客的车门都关上,点火开关断开后,电动车窗仍可进行升降操作60 s。
⑧自动功能。当用钥匙或遥控器将车门打开或锁上时,电动车窗玻璃会自动升降。
(2)中控门锁的组成
中控门锁系统一般包括门锁控制开关、门锁总成、钥匙未锁警告开关、门锁控制ECU(或集成继电器)、门控开关等。典型中控门锁系统各部件的安装位置,如图7.25所示。

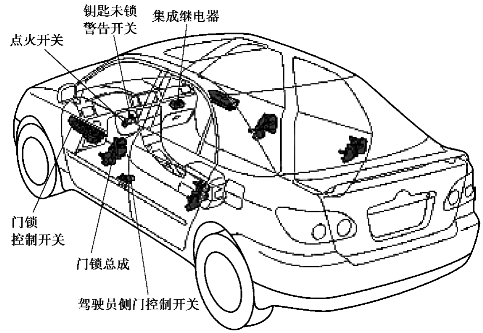

图7.25 典型中控门锁系统各部件的安装位置
1)门锁控制开关
门锁控制开关一般安装在左前门和右前门的内侧扶手上,如图7.26所示。通过门锁控制开关可以同时锁止和开锁所有的车门。
2)门锁总成
门锁总成主要由门锁传动机构、门锁电动机、门锁位置开关、外壳等组成,其结构如图7.27所示。门锁电机可以正反转,从而将车门锁止或开锁。
①钥匙控制开关:安装在每个前门的门锁总成内,当从外面用钥匙开门或关门时,钥匙控制开关便发出锁止或开锁的信号给门锁控制ECU(或门锁集成继电器)。
②门锁电动机:它是门锁的执行器,当门锁电动机转动时,蜗杆带动蜗轮转动,蜗轮推动锁杆,使车门锁止或开锁,然后蜗轮在复位弹簧的作用下回到中间位置。其结构如图7.28所示。
③门锁位置开关:位于门锁总成内,用来检测车门的锁止状态,它由一个触点板和一个开关座组成。当锁杆推向锁止位置时,门锁位置开关断开;推向开门位置时,门锁位置开关接通。即当车门关闭时,此开关断开;当车门打开时,此开关接通。图7.29为门锁位置开关在车门锁止和开锁时的状态。

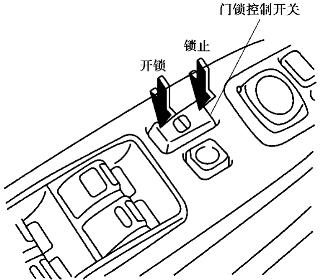

图7.26 门锁控制开关

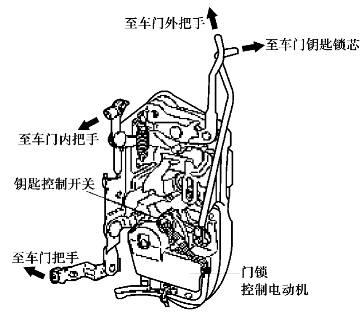

图7.27 门锁总成结构

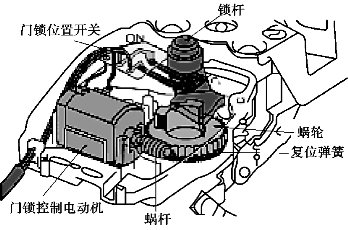

图7.28 门锁电动机结构

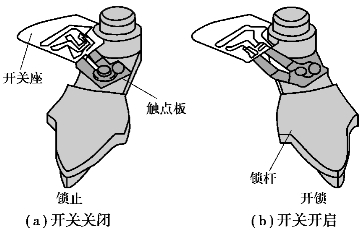

图7.29 门锁位置开关在车门锁止和开锁时的状态
3)钥匙未锁警告开关
钥匙未锁警告开关用来检测钥匙是否插入点火开关锁芯中。
4)门锁控制ECU(或集成继电器)
门锁控制ECU(或集成继电器)接收来自各开关的信号并向各门锁总成传送锁止或开锁信号,以便驱动各车门的门锁电动机。
5)门控开关
门控开关用来检测车门的开闭情况。车门打开时,门控开关接通;车门关闭时,门控开关断开。
