汽车电器设备构造与检修：电动雨刮器和洗涤器控制电路分析
【摘要】：下面以图7.14所示的BYD F3-R电动雨刮器与洗涤器电路为例来说明电动雨刮器与洗涤器各挡位电路的控制过程。该雨刮器电路由点火开关、雨刮保险丝、风窗刮水器开关、风窗洗涤电动机、风窗刮水电动机等组成。任务描述电动雨刮器没有高速挡的故障检修。压电元件受压而产生电压信号,该电压值与撞击振动片上的雨滴的撞击能量成正比。电压信号经过放大后送入间歇刮水放大电路,对放大器的充电电路进行定时充电,电容电压上升。
下面以图7.14所示的BYD F3-R电动雨刮器与洗涤器电路为例来说明电动雨刮器与洗涤器各挡位电路的控制过程。该雨刮器电路由点火开关、雨刮保险丝、风窗刮水器开关、风窗洗涤电动机、风窗刮水电动机等组成。雨刮器开关有“高速挡”“低速挡”“复位挡”等挡位。

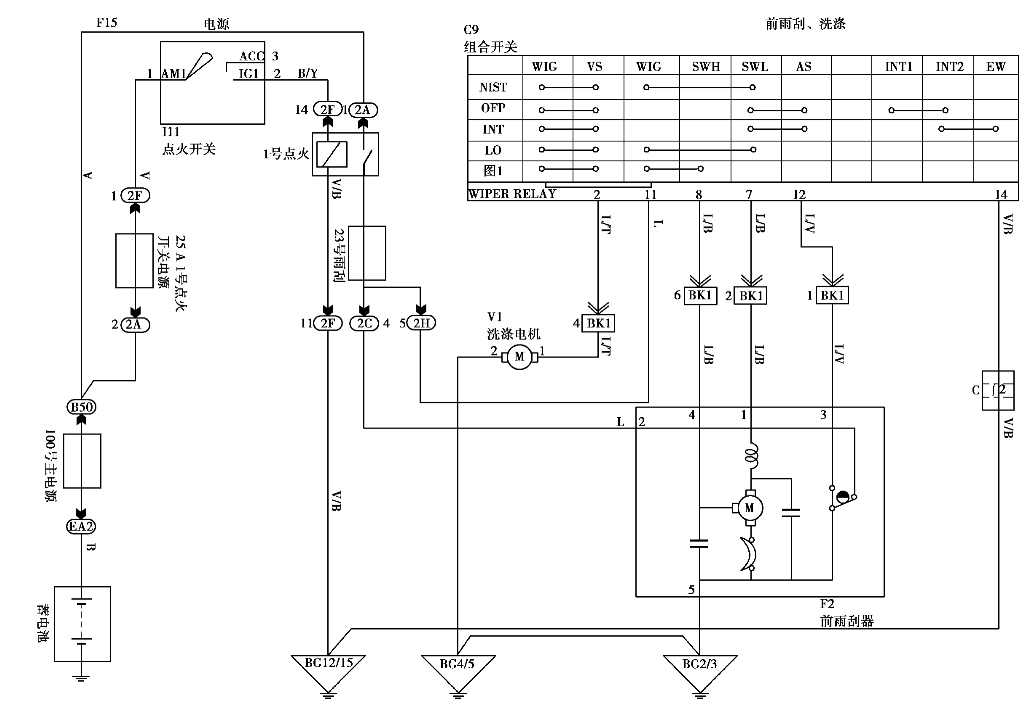

图7.14 BYD F3-R电动雨刮器与洗涤器电路
（1）低速挡
当雨刮器开关位于挡位“LO”时,电流由蓄电池正极→主电源保险丝100 A→点火开关电源保险丝25 A→点火开关→1号点火继电器线圈端→搭铁;电流由蓄电池正极→主电源保险丝100 A→雨刮保险丝25 A→组合开关C9的11号端子→低速开关LO→组合开关C9的7号端子→前雨刮器F7的1号端子→前雨刮器F7的5号端子→搭铁,雨刮电机低速转动。
（2）高速挡
当雨刮器开关位于挡位“HI”时,电流由蓄电池正极→主电源保险丝100 A→点火开关电源保险丝25 A→点火开关→1号点火继电器线圈端→搭铁;电流由蓄电池正极→主电源保险丝100 A→雨刮保险丝25 A→组合开关C9的11号端子→低速开关HI→组合开关C9的8号端子→前雨刮器F7的4号端子→前雨刮器F7的5号端子→搭铁,雨刮电机高速转动。
（3）复位挡
当雨刮器开关位于挡位“复位”时,电流由蓄电池正极→主电源保险丝100 A→点火开关电源保险丝25 A→点火开关→1号点火继电器线圈端→搭铁;电流由蓄电池正极→主电源保险丝100 A→雨刮保险丝25 A→前雨刮器F7的2号端子→前雨刮器F7的3号端子→组合开关C9的12号端子→组合开关C9的OFF→前雨刮器F7的1号端子→前雨刮器F7的5号端子→搭铁,雨刮电机复位。
（4）洗涤挡
当雨刮器开关位于挡位“洗涤”时,电流由蓄电池正极→主电源保险丝100 A→点火开关电源保险丝25 A→点火开关→1号点火继电器线圈端→搭铁;电流由蓄电池正极→主电源保险丝100 A→雨刮保险丝25 A→组合开关C9的11号端子→组合开关C9→组合开关C9的2号端子→洗涤电机→搭铁,风窗玻璃清洗装置工作。
【实训指导】
（1）任务描述
电动雨刮器没有高速挡的故障检修。
（2）操作指引
1)组织方式
①场地设施:举升机1台。
②设备设施:BYD F3-R轿车。
④耗材:棉纱、防护套等。
2)操作要点
①穿戴干净整洁的工作服。
②遵守场地安全规定,注意用电安全。
③正确使用拆装工具、数字万用表、测量仪器等工具。
（3）任务实施及工单

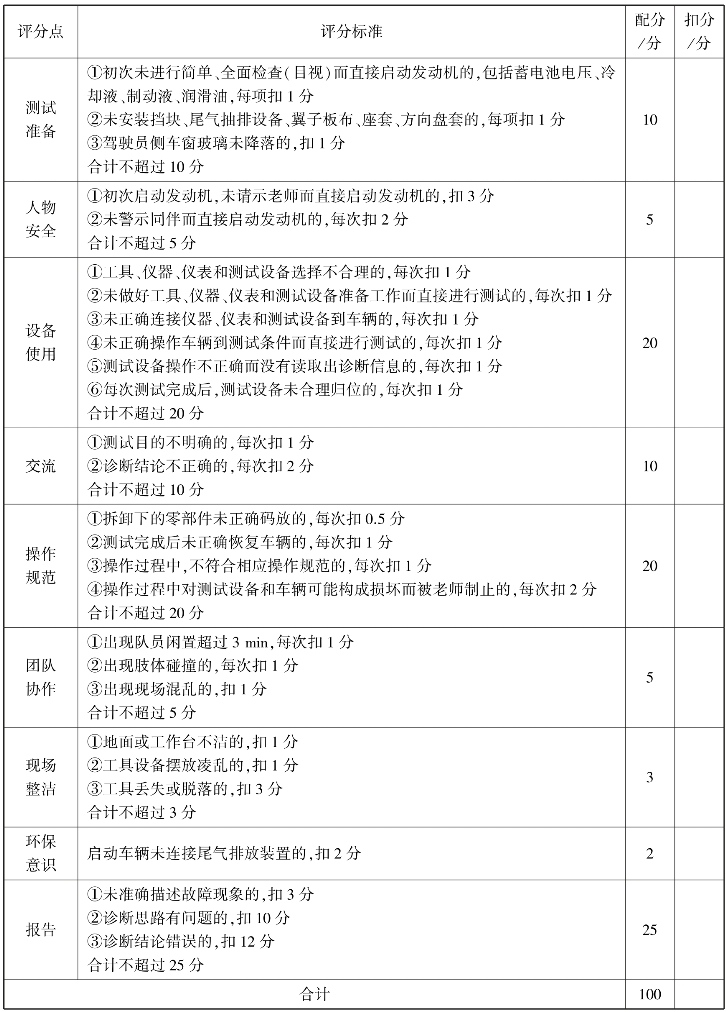

（4）任务评分
【知识拓展】
雨量感知智能风窗刮水装置的功能是风窗刮水器的控制电路根据雨量大小自动开闭、自动调节风窗刮水器刮水频率,并自动调节间歇时间。

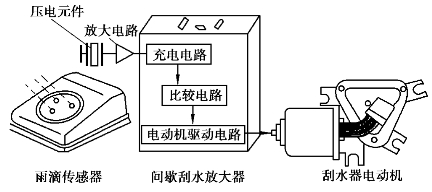

雨量感知智能风窗刮水装置的组成如图7.15所示,主要由雨滴传感器、间歇刮水放大器和风窗刮水器电动机等组成,该装置由雨滴传感器取代无级调整式间歇刮水系统内刮雨间歇时间设定装置。
图7.15 雨量感知智能风窗刮水装置的组成
雨滴传感器是汽车雨量感知智能刮水装置的重要组成部分,一般安装在风窗玻璃上或发动机盖上,其结构如图7.16所示。
图7.16 雨量感知智能风窗刮水装置的结构
雨量感知智能风窗刮水装置工作时,由于雨滴下落撞击到传感器的振动片上,振动片将振动能量传给压电元件。压电元件受压而产生电压信号,该电压值与撞击振动片上的雨滴的撞击能量成正比。电压信号经过放大后送入间歇刮水放大电路,对放大器的充电电路进行定时充电,电容电压上升。该电压输入比较电路,比较电路将其与基准电压比较。当电容电压达到基准电压时,比较电路向风窗刮水器电动机发出信号,使其工作一次。
当雨量大时,压电元件产生的电信号强,充电电路电压达到基准电压值所需时间短,风窗刮水器的工作间歇时间短;当雨量小时,压电元件产生的电压小,充电电路电压达到基准电压所需时间长,风窗刮水器的工作间歇时间就长。这样,雨量感知智能风窗刮水装置可以根据雨量的大小自动无级调节刮水装置的刮水频率。
