【摘要】：以BYD F3-R为例,介绍倒车雷达的故障检修。倒车雷达系统自诊断及故障排除1)预先检查①点火开关置于ON,将换挡杆置于倒挡,施加驻车制动保证车辆安全,检查倒车雷达系统。图6.42BYD F3-R汽车倒车辅助系统的位置布置③用一根直径为60 mm的圆柱围绕传感器移动,测量传感器的检测范围。图6.43BYD F3-R检测范围指示灯和蜂鸣器驱动状态,如图6.44所示。表6.2故障诊断表任务描述倒车雷达系统完全不工作。②设备设施:BYD F3-R轿车。

以BYD F3-R为例,介绍倒车雷达的故障检修。

（1）BYD F3-R汽车倒车辅助系统的位置布置

BYD F3-R汽车倒车辅助系统的位置布置,如图6.42所示。

（2）倒车雷达系统自诊断及故障排除

1)预先检查

①点火开关置于ON,将换挡杆置于倒挡,施加驻车制动保证车辆安全,检查倒车雷达系统。

②接通倒车指示灯开关。

pagenumber_ebook=148,pagenumber_book=142

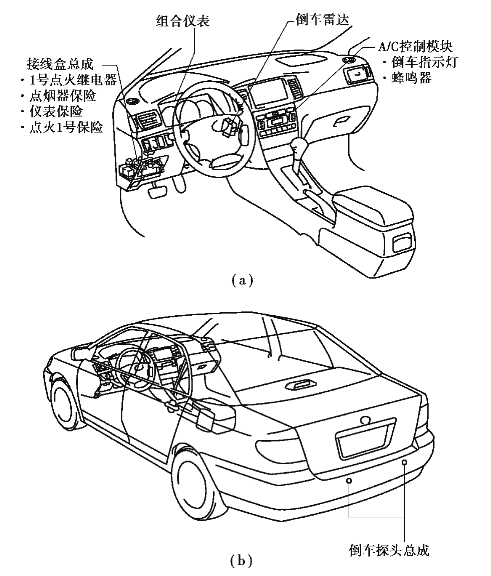

图6.42　BYD F3-R汽车倒车辅助系统的位置布置

③用一根直径为60 mm的圆柱围绕传感器移动,测量传感器的检测范围。

④当检测到一个障碍物时,检测指示灯和蜂鸣器的发声状况、检测范围如图6.43所示。

pagenumber_ebook=148,pagenumber_book=142

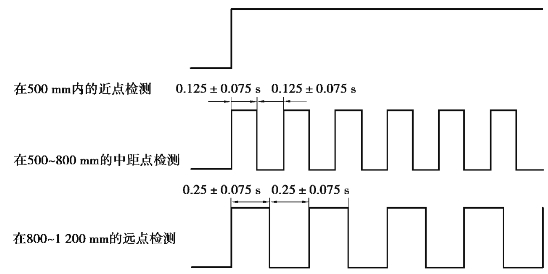

图6.43　BYD F3-R检测范围

指示灯和蜂鸣器驱动状态,如图6.44所示。

pagenumber_ebook=149,pagenumber_book=143

图6.44　指示灯和蜂鸣器驱动状态

2)自检功能检查

①检查指示灯、蜂鸣器的自检功能:点火开关置于ON后约0.4 s且换挡杆在倒挡时,检查指示灯、蜂鸣器的运行状态,应运行(0.8±0.2)s,此时系统处于正常检测运行状态,如图6.45所示。

pagenumber_ebook=149,pagenumber_book=143

图6.45　指示灯和蜂鸣器正常工作状态

②如果指示灯不亮或蜂鸣器没有按规定发声,则配线可能处于断开状态。

故障诊断表,见表6.2。

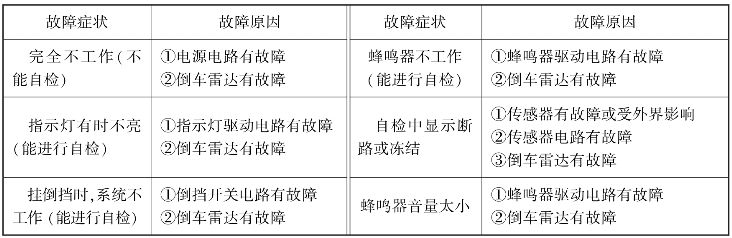

表6.2　故障诊断表

pagenumber_ebook=149,pagenumber_book=143

【实训指导】

（1）任务描述

倒车雷达系统完全不工作。

（2）操作指引

1)组织方式

①场地设施:举升机1台。

②设备设施:BYD F3-R轿车。

③工量具:汽车拆卸工具、数字万用表等。

④耗材:棉纱、防护套等。

2)操作要点

①穿戴干净整洁的工作服。

②遵守场地安全规定,注意用电安全。

③正确使用拆装工具、数字万用表、测量仪器等工具。

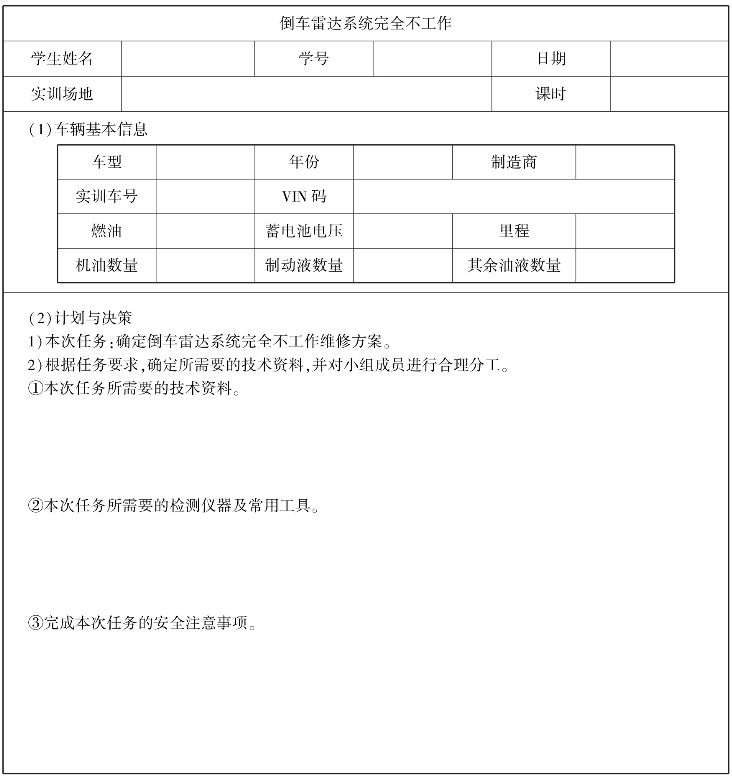

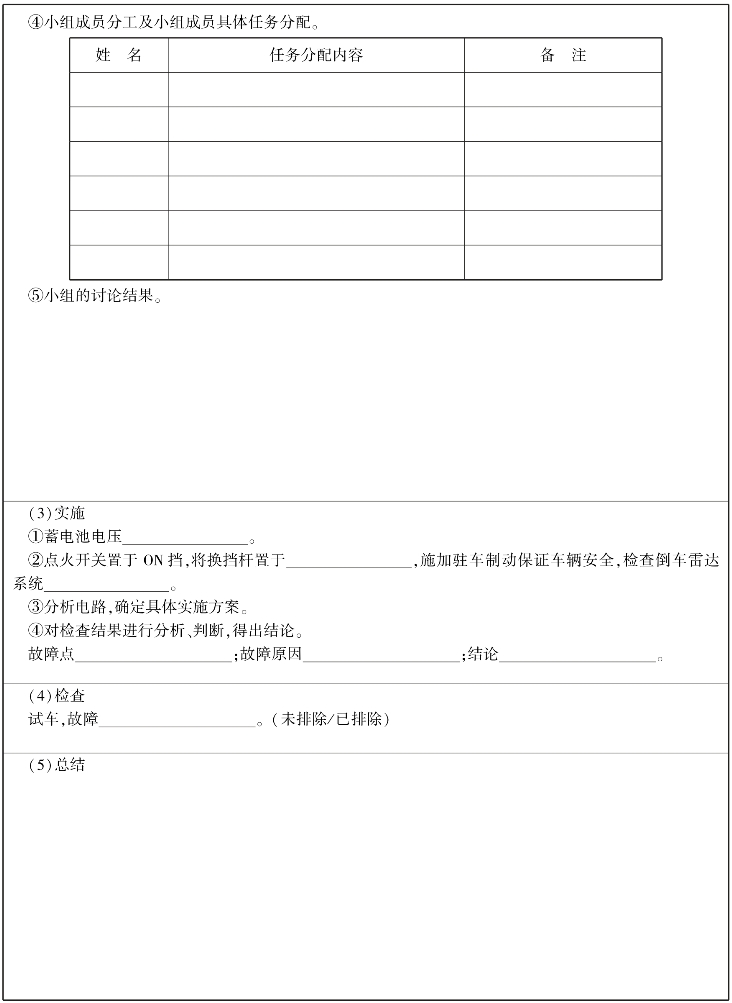

（3）任务实施及工单

pagenumber_ebook=150,pagenumber_book=144

pagenumber_ebook=151,pagenumber_book=145

（4）任务评分

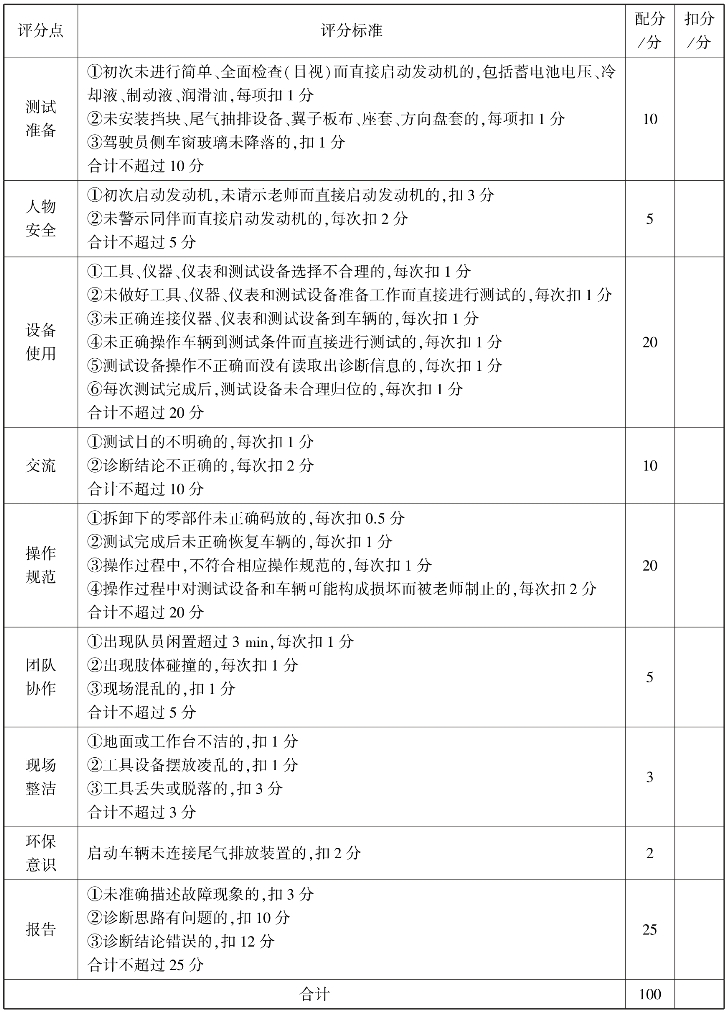

pagenumber_ebook=152,pagenumber_book=146

【知识拓展】
