汽车GPS导航维修，提高性能
【摘要】：现以宝来轿车的GPS导航系统为例,介绍汽车GPS导航系统的维修方法。宝来轿车的GPS导航系统不但具有卫星导航功能,还兼备收音机的功能。大众车系GPS导航系统可用V.A.G1552专用型诊断仪或X431等通用型诊断仪进行故障诊断与维修。图6.35宝来轿车GPS导航系统的结构图6.36检测仪器的连接宝来轿车导航系统的故障代码及原因见表6.1。表6.1宝来轿车导航系统的故障代码及原因续表任务描述导航系统不工作。②遵守场地安全规定,注意用电安全。
现以宝来轿车的GPS导航系统为例,介绍汽车GPS导航系统的维修方法。
宝来轿车的GPS导航系统的结构组成如图6.35所示。宝来轿车的GPS导航系统不但具有卫星导航功能,还兼备收音机的功能。导航收音机系统装备有电子防盗系统,如果电子防盗保护装置被激活,当收音机和点火开关打开时,发光二极管闪亮;当导航系统接通后,发光二极管熄灭,表明系统已准备好可以使用。
大众车系GPS导航系统可用V.A.G1552(或V.A.S5052)专用型诊断仪或X431等通用型诊断仪进行故障诊断与维修。
连接故障诊断仪V.A.G1552或V.A.S5052,如图6.36所示。
接通点火开关,选择“快速数据传输”,屏幕显示“输入地址码××”时。输入导航地址码“37”,即可对导航系统进行故障诊断和读取故障代码。

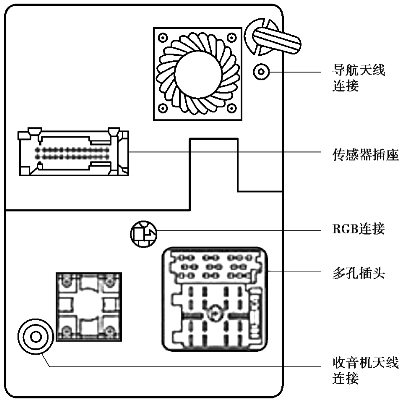

图6.35 宝来轿车GPS导航系统的结构

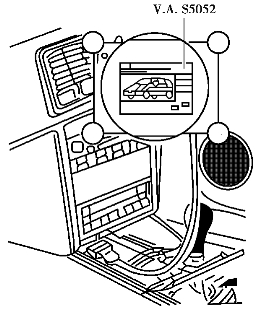

图6.36 检测仪器的连接
宝来轿车导航系统的故障代码及原因见表6.1。查出导航系统的故障代码后,按表6.1所列出的故障原因与排除方法进行维修。

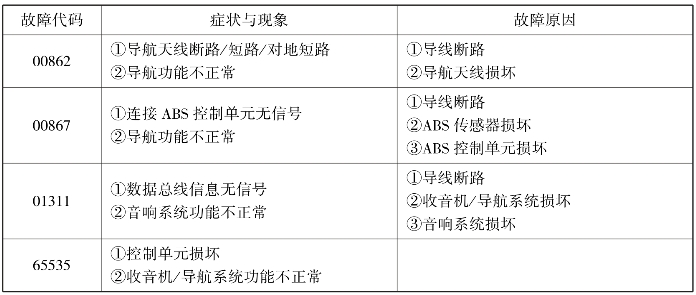

表6.1 宝来轿车导航系统的故障代码及原因

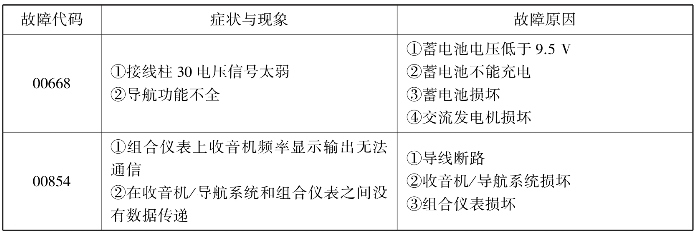

续表
【实训指导】
（1）任务描述
导航系统不工作。
（2）操作指引
1)组织方式
①场地设施:举升机1台。
②设备设施:BYD F3-R轿车。
③工量具:汽车拆卸工具、数字万用表等。
④耗材:棉纱、防护套等。
2)操作要点
①穿戴干净整洁的工作服。
②遵守场地安全规定,注意用电安全。
③正确使用拆装工具、数字万用表、测量仪器等工具。

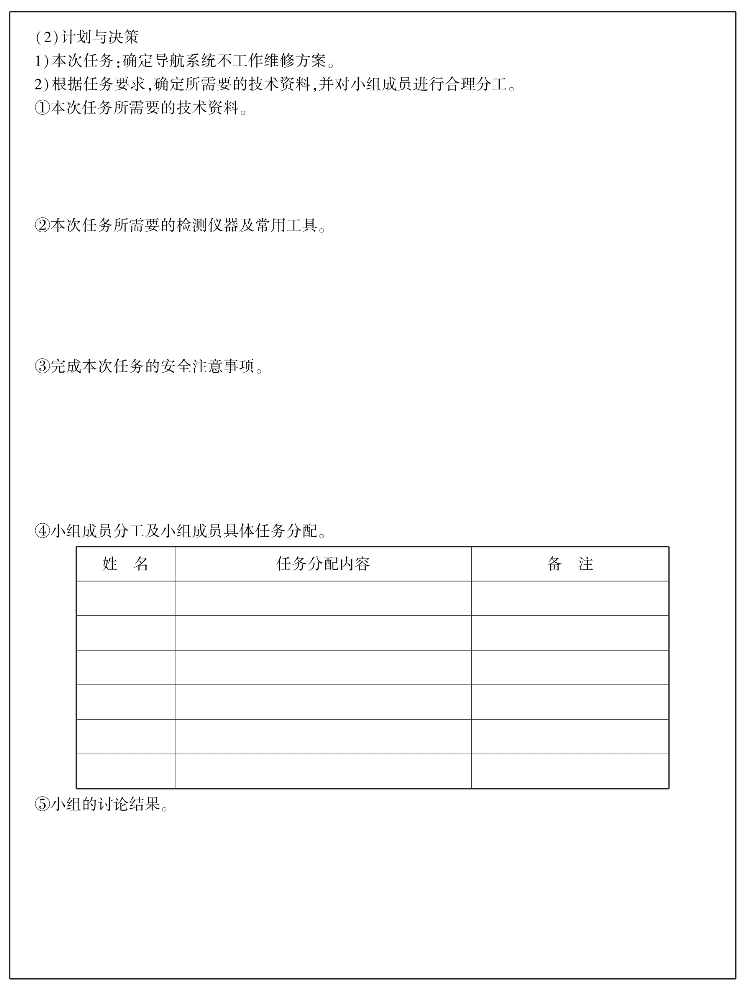

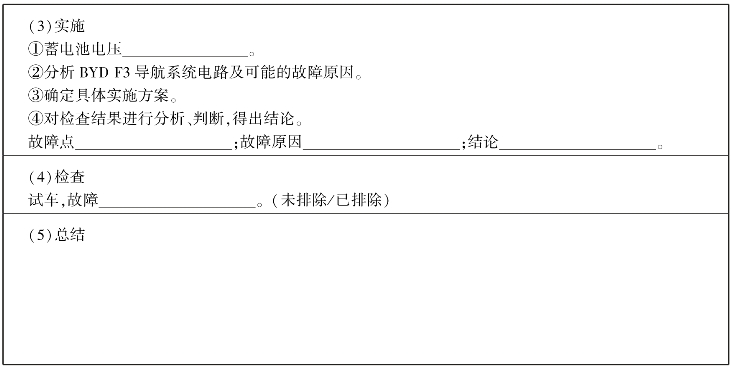

（3）任务实施及工单

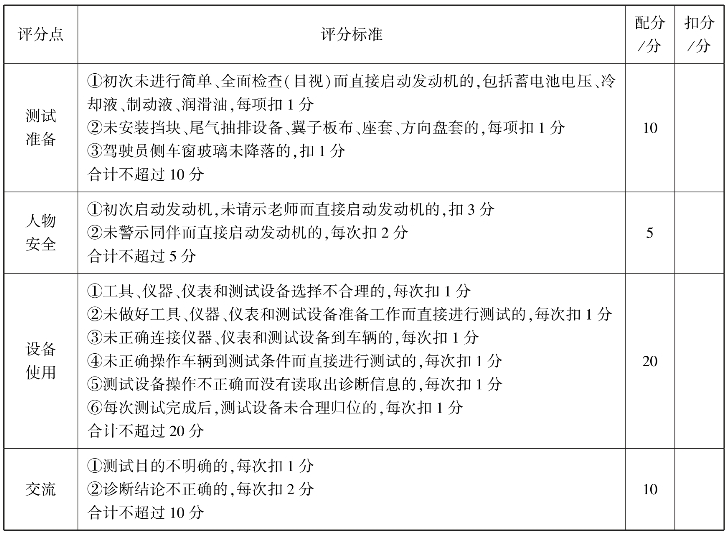

（4）任务评分

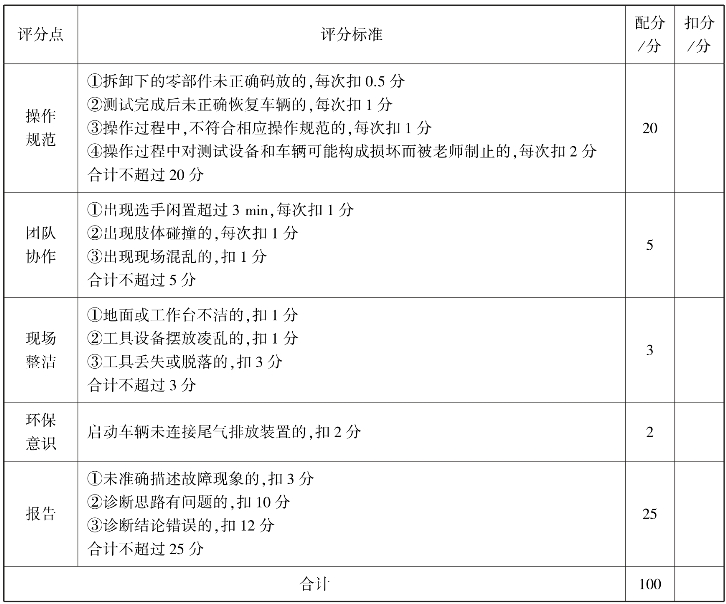

续表
