【知识目标】

•掌握报警系统的组成及主要部件的作用及工作原理;

•了解报警系统的各主要部件在车上的安装位置;

•了解报警系统通用系统符号的含义。

【能力目标】

•能够分析报警系统的电路图;

•正确分析报警系统的故障原因并排除故障。

【相关知识】

汽车仪表指针指示的刻度对一般汽车驾驶员并不具有特别的报警作用,因此应改为以警示性、直观性高的灯光来取代仪表。当汽车各系统有故障时,红灯或黄灯亮,提醒驾驶员注意;做指示用时,则采用绿灯或蓝灯。现代汽车仪表板的警告及指示灯,常用LED照明。图6.19为现代汽车仪表板上的各种警告灯及指示灯。图6.20为常用报警灯图形符号。

pagenumber_ebook=132,pagenumber_book=126

图6.19　汽车仪表板上的各种警告灯及指示灯

pagenumber_ebook=132,pagenumber_book=126

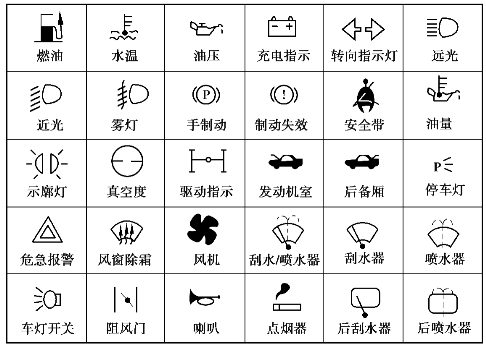

图6.20　常用报警灯图形符号

（1）机油压力警告灯

当驾驶员打开点火开关时,警告灯亮;启动发动机,机油压力达到规定值时,警告灯熄灭。油压低于规定值时,警告灯亮,表示机油压力不足,须立刻停车检查。

图6.21为机油压力警告灯系统的组成,由装在仪表板上的警告灯及装在发动机主油道的压力开关组成。

当机油压力低于规定值时,弹簧将膜片向下推,使接点闭合,警告灯亮;当机油压力高于规定值时,油压克服弹簧力,将膜片上推,使接点分开,警告灯熄。

（2）燃油不足警告灯

汽油残量警告灯,当油箱汽油的存量少于规定值时,打开点火开关,则警告灯点亮。图6.22为其电路,油箱的油面开关为热敏电阻制成,利用空气与汽油热传导率及热敏电阻的负温度特性来控制警告灯的作用。

pagenumber_ebook=133,pagenumber_book=127

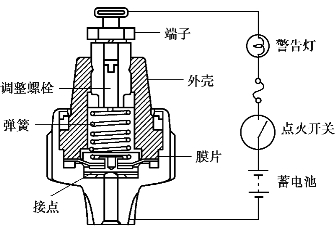

图6.21　机油压力警告灯系统的组成

pagenumber_ebook=133,pagenumber_book=127

图6.22　汽油残量警告灯电路

当开关浸在油中时,温度低,电阻阻值大,灯熄。当开关露出油面时,温度高,电阻阻值小,灯亮。

图6.23为热偶片式油面开关的汽油残量警告灯电路。

pagenumber_ebook=133,pagenumber_book=127

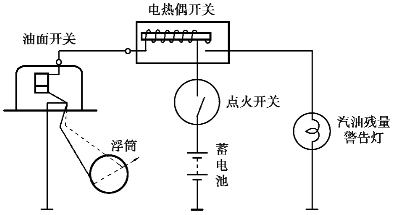

图6.23　热偶片式油面开关的汽油残量警告灯电路

汽油残量警告灯由油面开关及电热偶开关组成,平时两接点均分开,故点火开关打开时灯不亮。如油箱中的油面低于规定值时,浮筒臂使油面开关的接点闭合,闭合后,电经电热偶开关的电热丝搭铁,加热使热偶片弯曲,闭合,使警告灯点亮。

（3）制动液不足警告灯

制动液不足警告灯的作用是当制动液液面过低时,发出报警信号,以提醒驾驶员注意。制动液不足报警装置由报警开关和警告灯组成。报警开关安装在制动总泵液罐内。此报警开关适用于冷却液、风窗玻璃清洗液等液面过低警告灯的控制电路,区别仅在于报警开关的安装位置不同。

（4）冷却液温度报警灯

冷却液温度报警灯的作用是当冷却液温度升高至一定限度时,报警灯自动点亮,以示报警。其电路图如图6.24所示。在传感器的密封套管内装有条形双金属片,其自由端焊有动触点,而静触点直接搭铁。当温度升高至95～98℃时,由于双金属片膨胀系数的不同,向静触点方向弯曲,一旦两触点接触,便接通报警灯电路,红色报警灯点亮。

pagenumber_ebook=134,pagenumber_book=128

图6.24　冷却液温度报警灯电路
