汽车倒车信号装置分类及检修指南
【摘要】：图5.26汽车倒车信号装置其工作过程是:当变速杆挂入倒挡时,在拨叉轴的作用下,倒挡开关接通倒车报警器和倒车灯电路,倒车灯亮,同时倒车蜂鸣器发出声响信号。倒车雷达装置倒车雷达装置是在倒车时起辅助报警功能,使倒车更加安全,倒车雷达安装位置,如图5.28所示。图5.28倒车雷达安装位置当驾驶员挂入倒挡后,倒车雷达侦测器进入自我检测。
汽车倒车时,为了提示车后的行人和驾驶员,也为了给司机提供额外照明,使其能够在夜间倒车时看清车的后部。在汽车的后部常装有倒车灯、倒车蜂鸣器或语音倒车报警器,它均由装在变速器盖上的倒车开关自动控制。
汽车倒车信号装置由倒车开关、倒车蜂鸣器(或语音倒车报警器)和倒车灯组成,如图5.26所示。

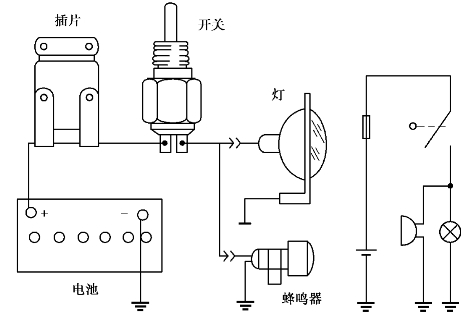

图5.26 汽车倒车信号装置
其工作过程是:当变速杆挂入倒挡时,在拨叉轴的作用下,倒挡开关接通倒车报警器和倒车灯电路,倒车灯亮,同时倒车蜂鸣器发出声响信号。
（1）倒车蜂鸣器
倒车蜂鸣器是一种间歇发声的音响装置,图5.27为倒车蜂鸣器的电路,其发音部分是一只功率较小的电喇叭。

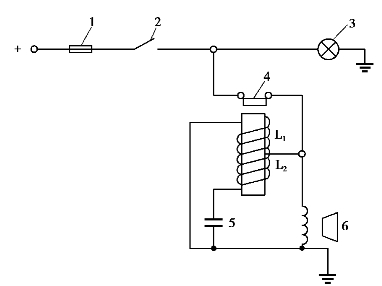

图5.27 倒车蜂鸣器工作原理图
1—熔断丝;2—倒车灯开关;3—倒车灯;4—继电器触点;5—电容器;6—喇叭
倒车开关接通时,倒车灯3点亮,喇叭6发出声响,同时电流流过线圈L1并经线圈L2对电容器5进行充电。由于流过线圈L1和L2的电流大小相等,磁场方向相反,互相抵消,使线圈的电磁力减弱,继电器触点4保持闭合。随着电容器的充电,其两端的电压逐渐升高,使流入线圈L2的电流减小以至消失,在线圈L1的磁场作用下触点4打开,喇叭断电。电容器又通过线圈L1和L2放电,电流通过线圈产生电磁力,触点保持打开。当电容器两端的电压接近于零时,线圈的电磁力消失,触点重又闭合,喇叭又发出声响。如此反复,倒车蜂鸣器断续地发出声响。
（2）语音倒车报警器
当汽车倒车时,语音倒车报警器能重复发出“倒车,请注意”的声音,以此提醒过往行人或其他车辆的驾驶员注意避开车辆而确保车辆安全倒车。
（3）倒车雷达装置
倒车雷达装置是在倒车时起辅助报警功能,使倒车更加安全,倒车雷达安装位置,如图5.28所示。

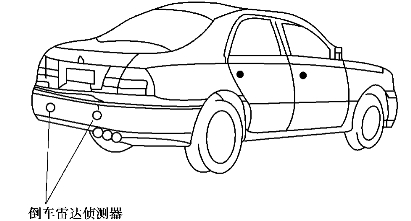

图5.28 倒车雷达安装位置
当驾驶员挂入倒挡后,倒车雷达侦测器进入自我检测。当自我检测通过后,就开始检测汽车后部障碍物,在汽车后部50 cm处检测到物体表面为25 cm以上的障碍物就会发出报警声,以提醒驾驶员注意。
【实训指导】
（1）任务描述
信号装置的电路识别。
（2）操作指引
1)组织方式
①场地设施:电气实训台。
②设备设施:蓄电池、实训台。
③工量具:数字万用表、导线等。
④耗材:棉纱、防护套等。
2)操作要点
①穿戴干净整洁的工作服。
②遵守场地安全规定,注意用电安全。
③正确使用拆装工具、数字万用表、测量仪器等工具。

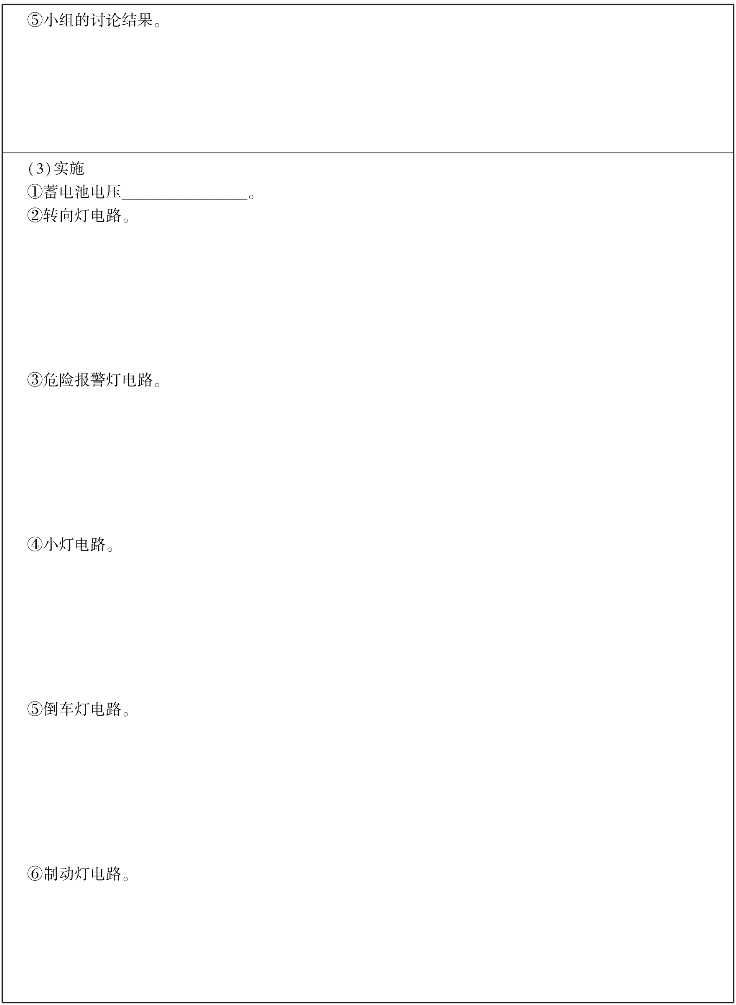

（3）任务实施及工单

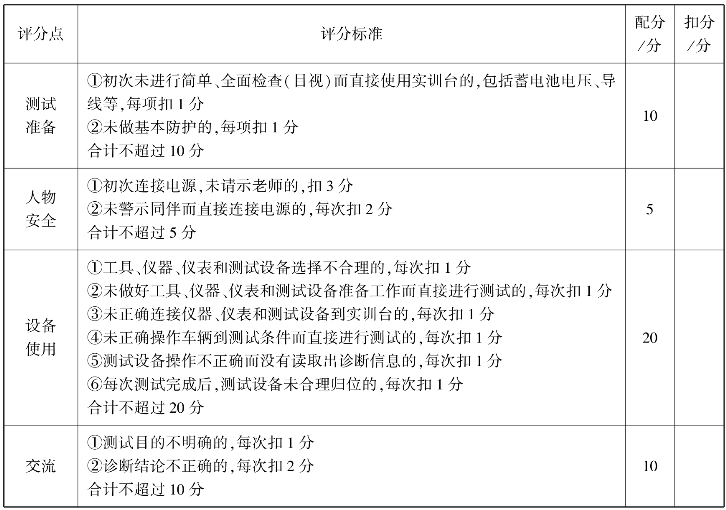

（4）任务评分
续表
【知识拓展】
汽车喇叭属于声响信号装置,主要用于警告行人和其他车辆,以引起注意,保证行车安全。喇叭按发音动力有气喇叭和电喇叭之分;按外形有螺旋形、盆形和筒形之分(图5.29);按声频有高音和低音之分。

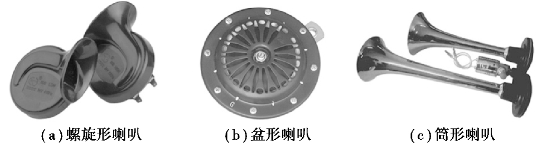

图5.29 喇叭类型
气喇叭是利用气流使金属膜片振动产生音响,外形一般为筒形,多用在具有空气制动装置的重型载重汽车上。电喇叭是利用电磁力使金属膜片振动产生音响,其声音悦耳,广泛使用于各种类型的汽车上。
电喇叭按有无触点可分为普通电喇叭和电子电喇叭。普通电喇叭主要是靠触点的闭合和断开来控制电磁线圈激励膜片振动而产生音响的;电子电喇叭中无触点,它是利用晶体管电路激励膜片振动产生音响的。
在中小型汽车上,由于安装的位置限制,多采用盆形电喇叭。盆形电喇叭具有体积小、质量小、指向好、噪声小等优点。
