汽车制动信号装置|电器设备构造与检修
【摘要】：1)气压式气压式制动灯开关通常用于载货汽车上,一般装在制动管路中,利用管路中的气压使开关中两接线柱相连,从而导通制动信号灯的电路。图5.21气压式制动灯开关图5.22液压式制动信号灯开关3)机械式机械式制动开关一般安装在制动踏板的下方,如图5.23所示。图5.24制动信号装置的电路原理图以BYD F3为例,介绍制动信号装置的电路原理,如图5.25所示。
（1）制动信号装置的功能与分类
汽车制动时,制动信号装置通过装在汽车后部的制动信号灯来表示制动信号。其主要由制动信号灯、制动信号开关等组成。
制动信号灯由制动开关控制,因控制的方式不同可分为气压式、液压式和机械式3种。
1)气压式
气压式制动灯开关通常用于载货汽车上,一般装在制动管路中,利用管路中的气压使开关中两接线柱相连,从而导通制动信号灯的电路。图5.21为气压式制动信号灯开关的结构图。制动时,制动管路中的空气推动橡胶膜片上拱,使触点闭合,接通制动灯电路。
2)液压式
图5.22为液压式制动信号灯开关的结构图。用于采用液压制动系统的汽车上,装在液压制动缸的前端,其工作原理与气压式基本相同。
图5.21 气压式制动灯开关
图5.22 液压式制动信号灯开关
3)机械式

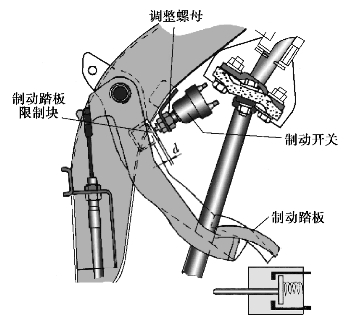

机械式制动开关一般安装在制动踏板的下方,如图5.23所示。当踩下制动踏板时,制动开关内的活动触点使两个接线柱接通,制动灯亮。松开制动踏板后,断开制动灯电路。
图5.23 机械式制动开关
（2）制动信号装置的电路
图5.24为制动信号装置的电路原理图。等闭合点火开关时,电流从蓄电池正极、点火开关、保险丝、制动灯开关、制动灯到搭铁,制动信号灯亮。
图5.24 制动信号装置的电路原理图

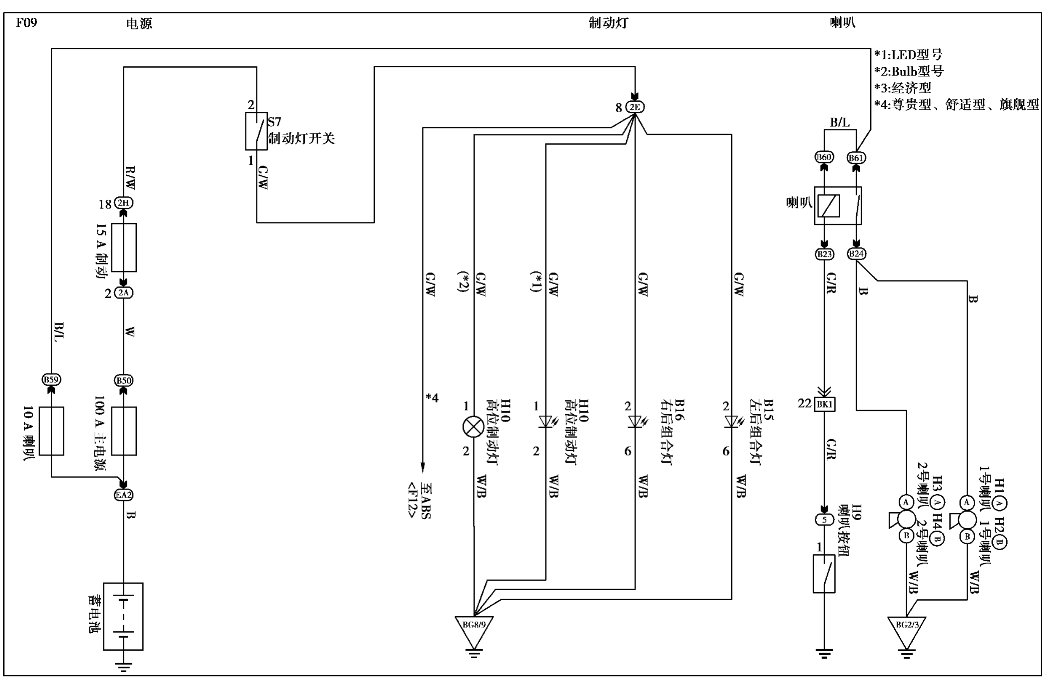

以BYD F3为例,介绍制动信号装置的电路原理,如图5.25所示。
闭合制动灯开关,电流从蓄电池正极、主电源保险丝、制动灯保险丝、制动灯开关、制动灯到搭铁,制动灯亮。
图5.25 制动信号装置的电路
