（1）雾灯的功能

雾灯是在有雾、下雪、暴雨或尘埃弥漫时为有效照明道路和提供信号而设置的灯具。雾灯有前后之分,前雾灯的安装位置比前照灯稍低,一般离地面约50 cm,射出的光线倾斜度大,光色为黄色(黄色光波较长,透雾性能好)或白色,如图5.11(a)所示。后雾灯光色为红色,用来提醒尾随车辆保持安全间距,如图5.11(b)所示。

pagenumber_ebook=98,pagenumber_book=92

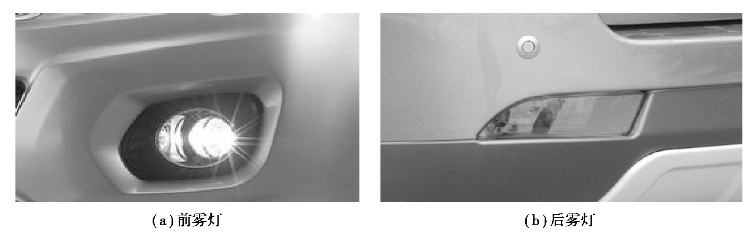

图5.11　雾灯

（2）雾灯的电路

以BYD F3为例介绍雾灯控制电路的原理,如图5.12所示。

通过图5.12(a)可知,后雾灯的电路为蓄电池→主电源保险丝→后雾灯保险丝→后雾灯开关(3号)→后雾灯开关(1号)→后雾灯(左、右)→搭铁。

前雾灯受控于后雾灯,则由图5.12(a)、(b)可知,前雾灯的控制电路为蓄电池→主电源保险丝→后雾灯保险丝→后雾灯开关(3号)→后雾灯开关(4号)→前雾灯继电器线圈端→组合开关C8→搭铁。另一条线路为蓄电池→主电源保险丝→前雾灯保险丝→前雾灯继电器开关端→前雾灯(左、右)→搭铁。

pagenumber_ebook=99,pagenumber_book=93

pagenumber_ebook=100,pagenumber_book=94

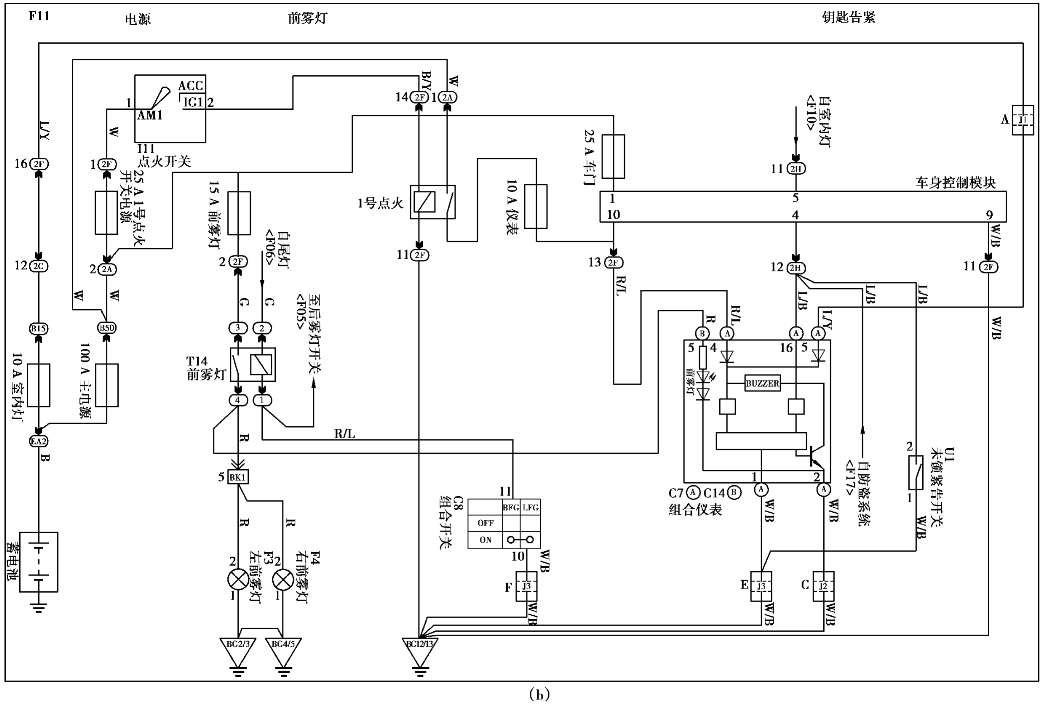

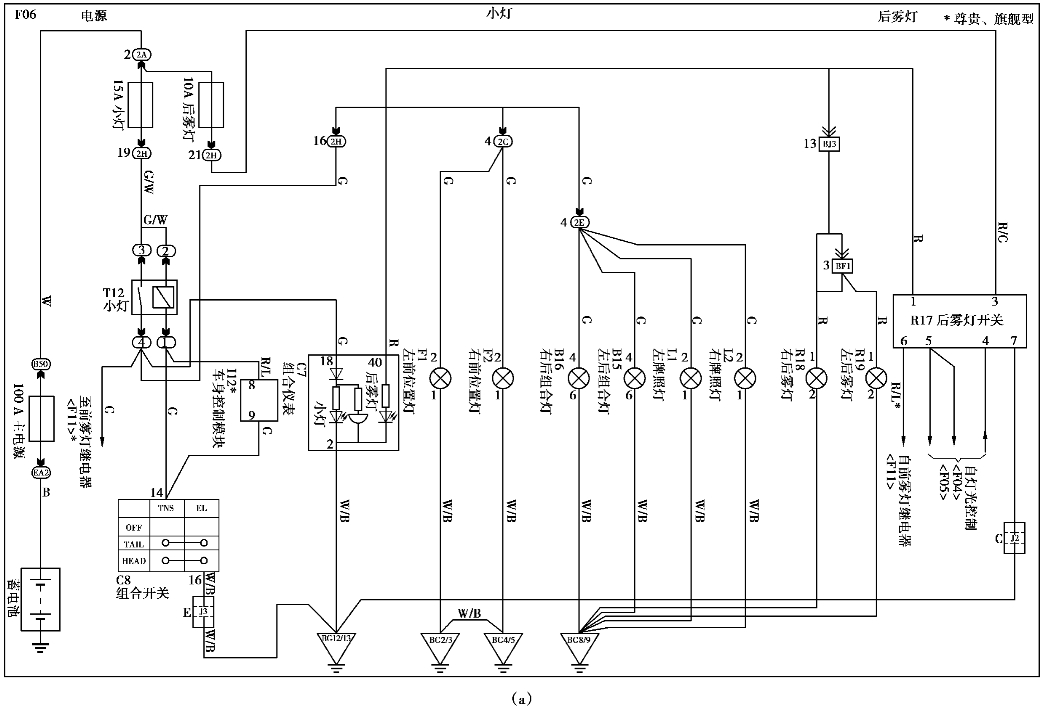

图5.12　雾灯电路

【实训指导】

（1）任务描述

前照灯和雾灯的灯光电路识别。

（2）操作指引

1)组织方式

①场地设施:电气实训台。

②设备设施:蓄电池。

③工量具:数字万用表、导线等。

④耗材:棉纱、防护套等。

2)操作要点

①穿戴干净整洁的工作服。

②遵守场地安全规定,注意用电安全。

③正确使用拆装工具、数字万用表、测量仪器等工具。

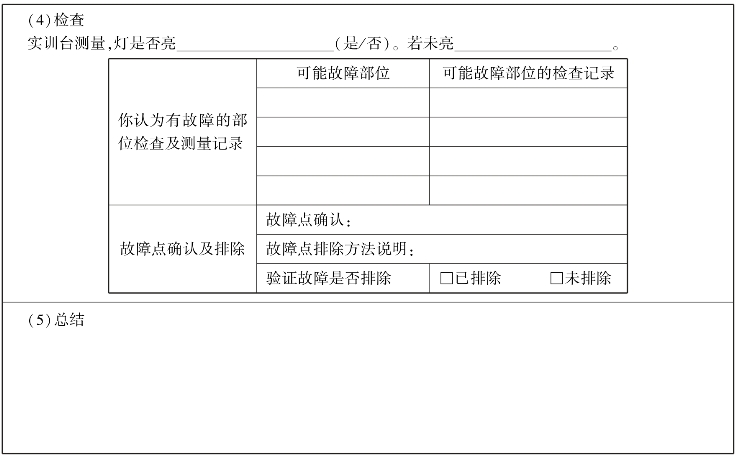

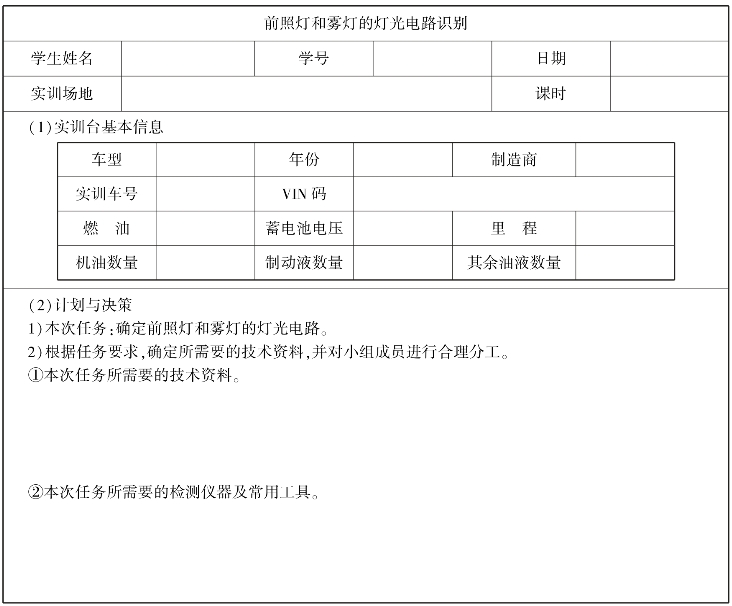

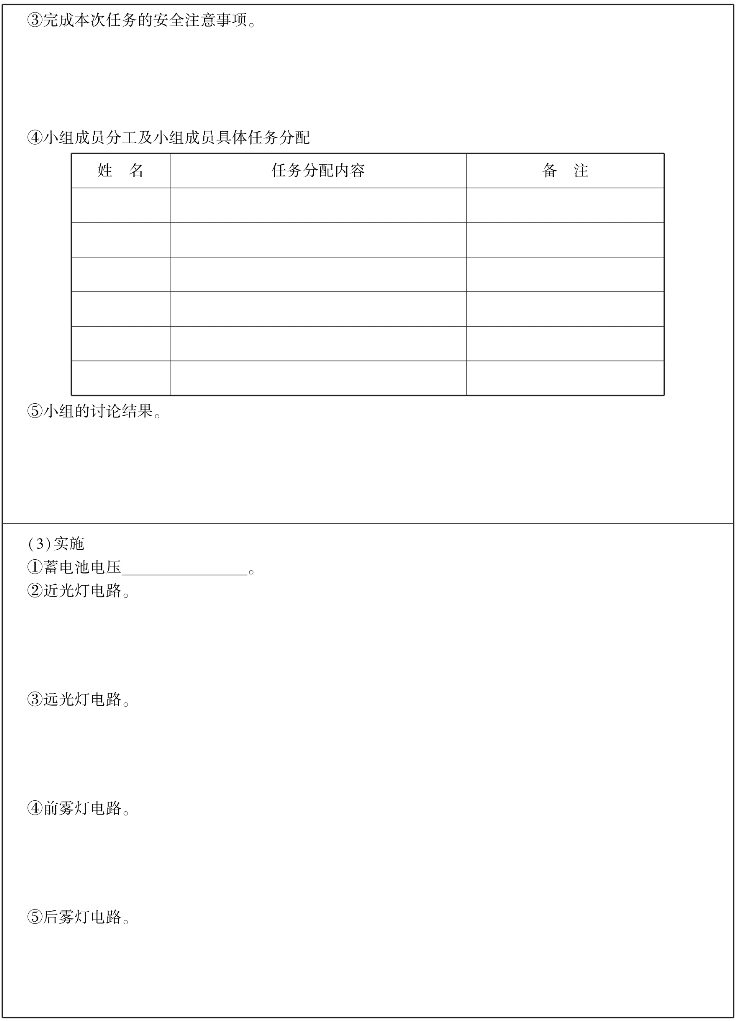

（3）任务实施及工单

pagenumber_ebook=101,pagenumber_book=95

pagenumber_ebook=102,pagenumber_book=96

pagenumber_ebook=103,pagenumber_book=97

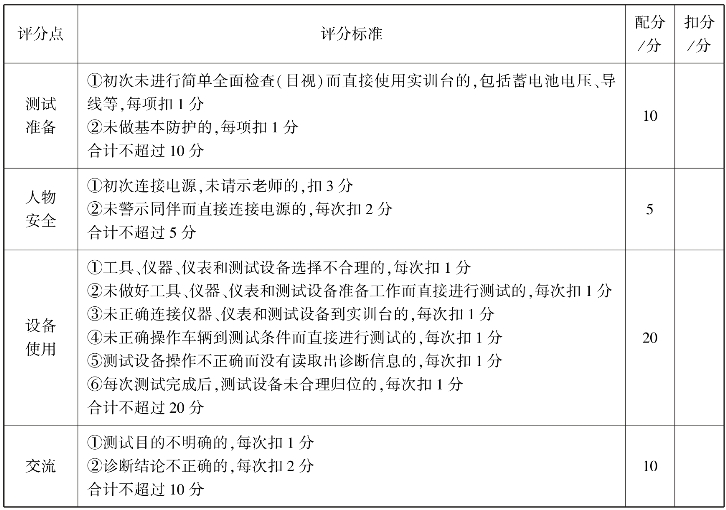

（4）任务评分

pagenumber_ebook=103,pagenumber_book=97

续表

pagenumber_ebook=104,pagenumber_book=98

【拓展知识】

为了提高汽车行驶的安全性和方便性,很多新型车辆采用了电子控制装置,以实现对前照灯的自动控制。

（1）前照灯自动变光系统

前照灯自动变光系统能根据迎面来车的灯光,自动调节前照灯的近光和远光。当在200 m以外有对方车辆灯光信号时,变光器能够自动地将本车的远光变为近光,从而避免给对方驾驶人带来眩目;两车交会后,前照灯又可自动恢复为远光。该系统主要由光传感器、信号放大器和功率继电器等组成,光传感器一般安装于通风栅之后、散热器之前。

（2）前照灯昏暗自动发光系统

前照灯昏暗自动发光系统能够在汽车行驶过程中(并非夜间行驶),当汽车前方自然光的强度降到一定程度时,自动将前照灯电路接通,开灯行驶以确保行车安全。例如,汽车通过高架桥、林荫小道、树林等情况下,能够自动接通前照灯电路,为车辆行驶提供足够的照明。

（3）随动转向前照灯系统

随动转向前照灯系统(Adaptive Front-lighting System,AFS)也称为主动转向前照灯。它能够不断地对前照灯进行动态调节,由转向盘下面的转向柱中的角速度传感器直接给灯光控制电动机或者辅助补偿灯一个信号,使其按照驾驶人需要做的转向角度自动转向或者向需要转向的一侧打亮补偿灯光,从而减少视野盲区。
