汽车外部照明：运作与检修方法
【摘要】：前照灯前照灯又称为前大灯,是汽车上的主要照明设备。图5.3反射镜图5.4反射镜原理②配光镜。配光镜使平行光束在水平方向上扩散,在竖直方向使光束向下折射,如图5.5、所示。图5.10前照灯电路1)近光灯的工作原理将点火开关打至ON挡,回路为:蓄电池正极→主电源保险丝→点火开关电源保险丝→大灯控制系统保险丝→大灯继电器线圈端→后雾灯开关→组合开关C8(13号)→组合开关C8(16号)→搭铁,大灯继电器开关闭合。
（1）前照灯
前照灯又称为前大灯,是汽车上的主要照明设备。前照灯分为二灯制和四灯制。二灯制前照灯每端一只对称地安装在汽车前两端,每只前照灯提供远光和近光;四灯制前照灯每端两只成对地对称安装在汽车前两端,每对前照灯中,一只提供远光,另一只提供近光或近、远光。

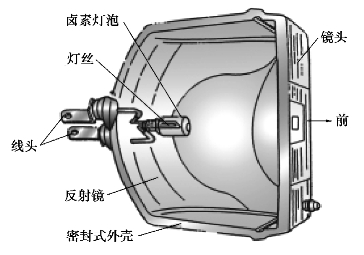

每只前照灯一般由反射镜、外壳、灯泡、镜头等组成。图5.2为前照灯结构图。
图5.2 前照灯结构图
①反射镜。反射镜的作用是最大限度地将灯泡发出的光线聚合成强光束,以增加照射距离(图5.3)。它是由薄钢板冲压或玻璃、塑料制成,其表面呈旋转抛物面形状(图5.4),内表面镀银、铝或铬,然后抛光,常采用真空镀铝。
图5.3 反射镜

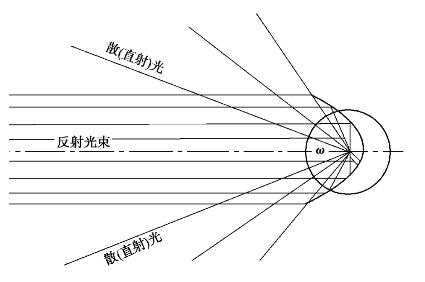

图5.4 反射镜原理

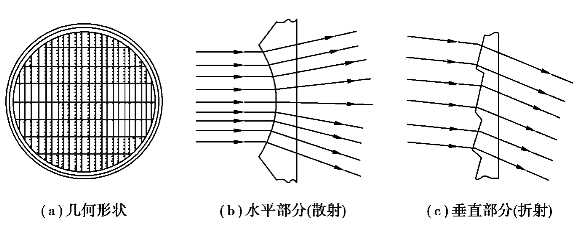

②配光镜。为使照明范围内照度均匀,需将反光镜反出的平行光束进行整形,故在前照灯上装有配光镜,也称为散光玻璃,它是许多棱镜和透镜的组合,如图5.5(a)所示。配光镜使平行光束在水平方向上扩散,在竖直方向使光束向下折射,如图5.5(b)、(c)所示。
图5.5 配光镜
③灯泡。灯泡是汽车照明的光源,有普通灯泡和卤钨灯泡两种,如图5.6所示。灯丝均用熔点、高发光强的钨丝制成。
为满足汽车的防眩要求,通常灯泡具有两根灯丝,即远光灯丝和近光灯丝。在四灯制中,远光时4个前照灯同时点亮,而在近光时只有两外侧的前照灯点亮。

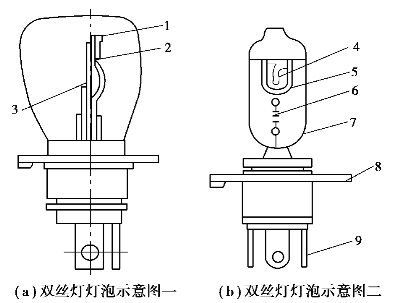

图5.6 前照灯灯泡
1,5—配光屏;2,4—近光灯丝;3,6—远光灯丝;7—灯壳;8—定焦盘;9—插片
（2）前照灯的控制元件
前照灯的控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯等组成。
1)灯光开关
灯光开关的形式有拉钮式(现在汽车上几乎不用)、旋转式和组合式等,如图5.7所示。通常采用组合开关,将前照灯、小灯、雾灯、转向灯等灯光开关制成一体,安装在方向盘左下方的转向柱上。
2)变光开关

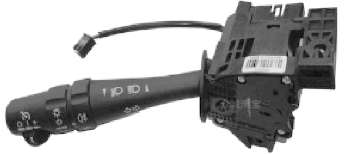

变光开关可根据汽车行驶的需要切换近光和远光。变光开关串联在前照灯电路中,将组合开关操纵杆端部旋钮置于前照灯位置,拨动操纵杆可使前照灯变光,如图5.8所示。
图5.7 灯光开关
图5.8 变光开关
3)前照灯继电器

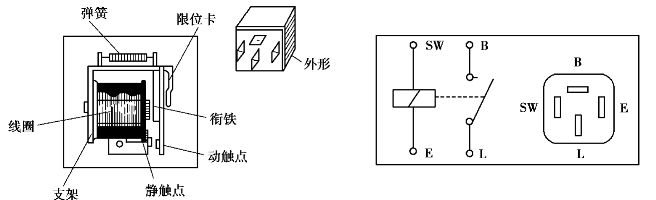

由于前照灯的工作电流大,如用灯光开关直接控制前照灯,灯光开关易烧坏,因此在前照灯的电路中安装继电器。继电器是用开关去控制继电器线圈的小电流,而由继电器触点去控制前照灯的大电流。继电器的结构与工作原理,如图5.9所示。
图5.9 继电器的结构与工作原理
（3）前照灯的控制电路

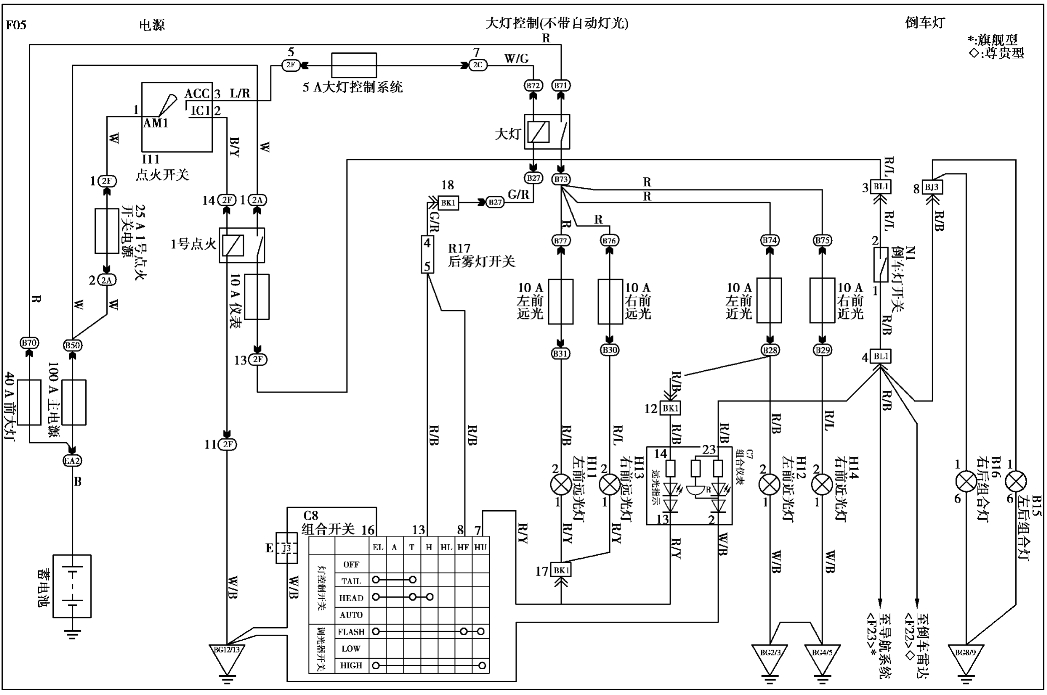

以BYD F3为例,介绍前照灯控制电路的原理,如图5.10所示。
图5.10 前照灯电路
1)近光灯的工作原理
将点火开关打至ON挡,回路为:蓄电池正极→主电源保险丝→点火开关电源保险丝→大灯控制系统保险丝→大灯继电器线圈端→后雾灯开关→组合开关C8(13号)→组合开关C8(16号)→搭铁,大灯继电器开关闭合。另一条线路为:蓄电池正极→主电源保险丝→点火开关电源保险丝→大灯控制系统保险丝→大灯继电器开关端→近光灯保险丝(左、右)→近光灯(左、右)→搭铁,近光灯亮。
2)远光灯的工作原理
将点火开关打至ON挡,回路为:蓄电池正极→主电源保险丝→点火开关电源保险丝→大灯控制系统保险丝→大灯继电器线圈端→后雾灯开关→组合开关C8(13号)→组合开关C8(16号)→搭铁,大灯继电器开关闭合。另一条线路为:蓄电池正极→主电源保险丝→点火开关电源保险丝→大灯控制系统保险丝→大灯继电器开关端→远光灯保险丝(左、右)→远光灯(左、右)→搭铁,远光灯亮。
