汽车电器设备起动机的不解体检测

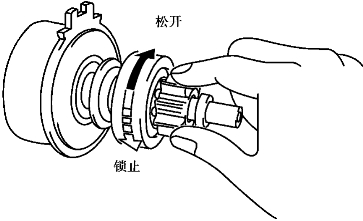

【摘要】：图3.23起动机离合器检查图3.24电磁开关吸拉线圈性能检验注意:驱动齿轮应能伸出,否则表明其功能不正常。驱动齿轮回位测试驱动齿轮回位的检测方法如图3.26所示。图3.25电磁开关保持线圈性能检验图3.26驱动齿轮回位测试注意:拆下蓄电池负极接外壳的接线夹后,驱动齿轮能迅速返回原始位置即为正常。②遵守场地安全规定,注意用电安全。③正确使用拆装工具、数字万用表、测量仪器等工具。
（1）电磁开关吸拉线圈性能检验
①先断开励磁线圈的引线。
②按照图3.24所示的方法连接蓄电池与电磁启动开关。

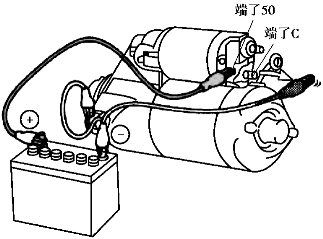

图3.24 电磁开关吸拉线圈性能检验
注意:驱动齿轮应能伸出,否则表明其功能不正常。
（2）电磁开关保持线圈性能检验
在图3.24的基础上,在驱动齿轮移出以后从端子C上拆下导线,如图3.25所示。
注意:驱动齿轮仍能保留在伸出位置,否则表明保持线圈损坏或接地不正确。
（3）驱动齿轮回位测试
驱动齿轮回位的检测方法如图3.26所示。

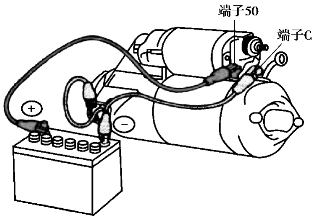

图3.25 电磁开关保持线圈性能检验
图3.26 驱动齿轮回位测试
注意:拆下蓄电池负极接外壳的接线夹后,驱动齿轮能迅速返回原始位置即为正常。
【实训指导】
（1）任务描述
起动机无转动症状,发动机不能正常启动。
（2）操作指引
1)组织方式
①场地设施:举升机1台。
②设备设施:BYD F3轿车。
④耗材:棉纱、防护套等。
2)操作要点
①穿戴干净整洁的工作服。
②遵守场地安全规定,注意用电安全。
③正确使用拆装工具、数字万用表、测量仪器等工具。

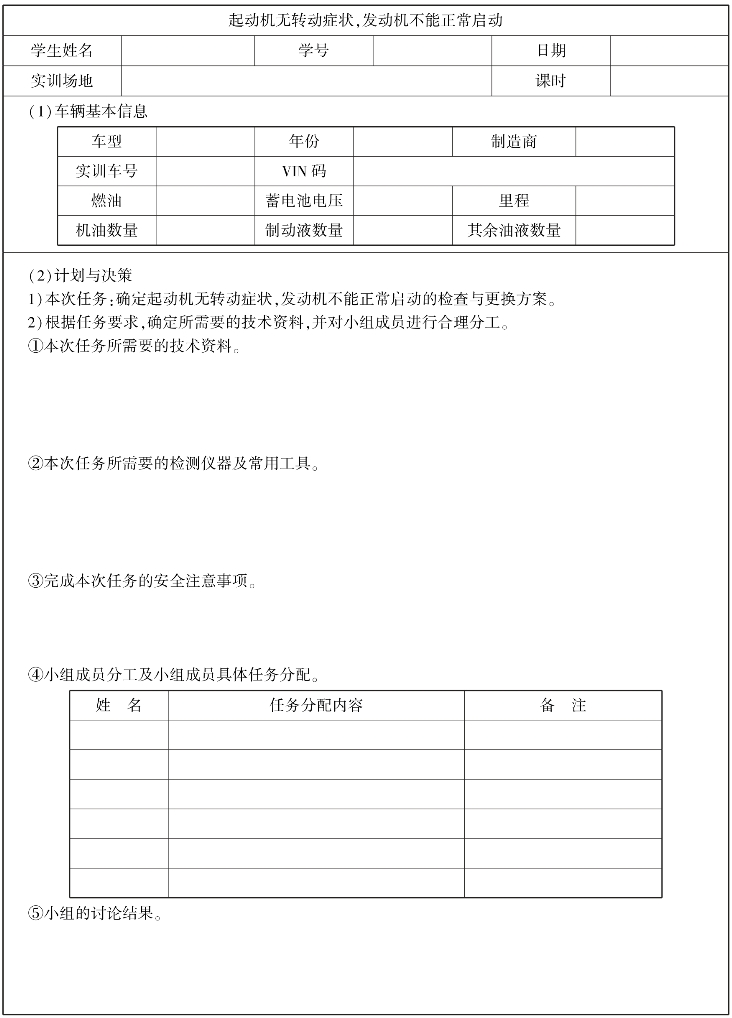

（3）任务实施及工单

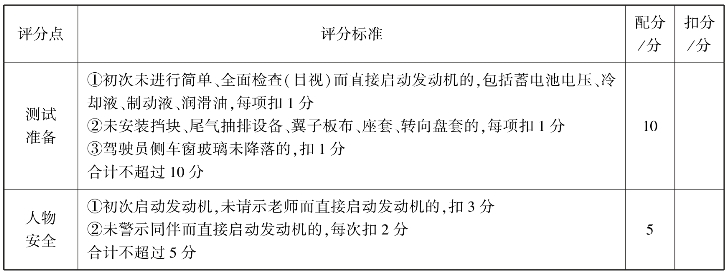

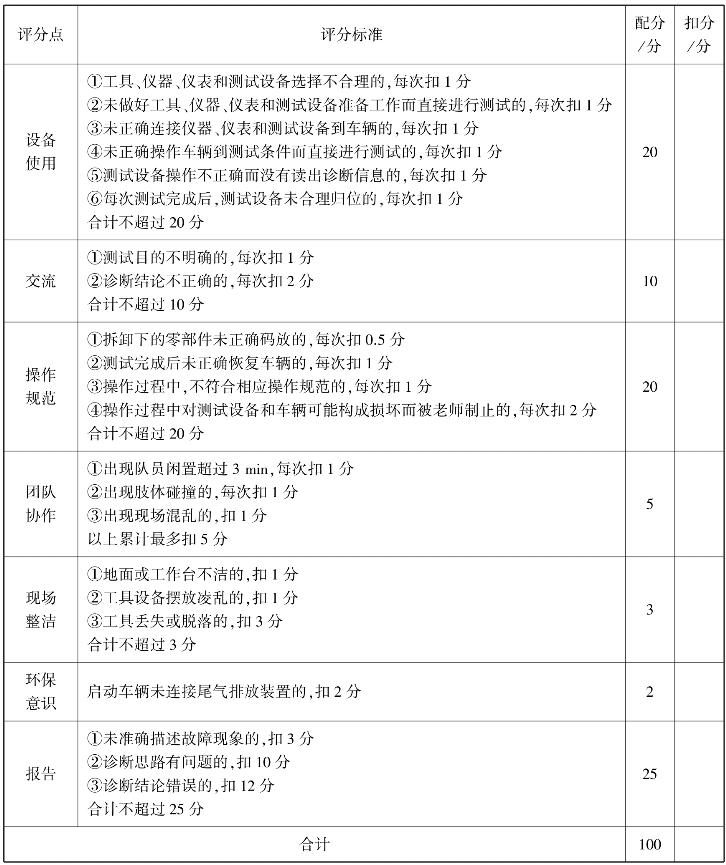

（4）任务评分
续表
