（1）检查电磁开关总成

1)检查铁芯

推入铁芯,然后检查并确认其是否能够迅速回位到初始位置,如图3.14所示。如有必要,则更换磁力起动机开关总成。

pagenumber_ebook=69,pagenumber_book=63

图3.14　检查铁芯

2)检查吸引线圈是否断路

用欧姆表测量端子50和端子C间的电阻,应小于1 Ω,如图3.15所示。如果不符合标准,则更换磁力起动机开关总成。

3)检查保持线圈是否断路

使用欧姆表测量端子50与开关壳体之间的电阻,应小于2 Ω,如图3.16所示。如果不符合标准,则更换磁力起动机开关总成。

pagenumber_ebook=69,pagenumber_book=63

图3.15　检查吸引线圈

pagenumber_ebook=69,pagenumber_book=63

图3.16　检查保持线圈

（2）检查起动机电枢总成

1)检查换向器是否断路

使用欧姆表测量换向器整流子片间的电阻,应小于1 Ω,如图3.17所示。如果不符合标准,则更换起动机电枢总成。

2)检查换向器是否搭铁短路

使用欧姆表测量换向器和电枢线圈间的电阻,应大于或等于10 kΩ,如图3.18所示。如果不符合标准,则更换起动机电枢总成。

pagenumber_ebook=70,pagenumber_book=64

图3.17　检查换向器

pagenumber_ebook=70,pagenumber_book=64

图3.18　检查换向器是否搭铁

3)检查外观

如果表面脏污或烧坏,则用砂纸(400号)或在车床上修复表面。

4)检查换向器是否径向跳动

将换向器放在V形块上,如图3.19所示。用百分表测量径向跳动。标准径向跳动为0.02 mm,最大径向跳动为0.05 mm。如果径向跳动大于最大值,则更换电枢总成。

5)用游标卡尺测量换向器直径

用游标卡尺测量换向器直径,如图3.20所示。标准直径为29.0 mm,最小直径为28.0 mm,如果直径小于最小值,则更换电枢总成。

pagenumber_ebook=70,pagenumber_book=64

图3.19　检查换向器径向跳动量

pagenumber_ebook=70,pagenumber_book=64

图3.20　换向器直径测量

（3）检查起动机电刷架总成

①拆下弹簧卡爪,然后拆下4个电刷。

②用游标卡尺测量电刷长度。标准长度为14.4 mm,最小长度为9.0 mm,如果长度小于最小值,则更换起动机电刷架总成,如图3.21所示。

③检查电刷架。起动机的电刷架如图3.22所示。用欧姆表测量电刷架的电阻,标准电阻值见表3.1。如果不符合标准,则更换起动机电刷架总成。

pagenumber_ebook=71,pagenumber_book=65

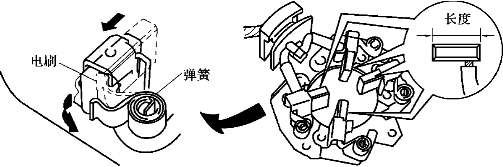

图3.21　起动机电刷架总成的检查

pagenumber_ebook=71,pagenumber_book=65

图3.22　起动机电刷架的检查

表3.1　标准电阻

pagenumber_ebook=71,pagenumber_book=65

（4）检查起动机中间轴承离合器分总成

①检查行星齿轮的轮齿、内齿轮和起动机离合器是否磨损并损坏。如果损坏,则更换齿轮或离合器总成。还要检查行星齿轮是否磨损或损坏。

②检查起动机离合器。顺时针转动离合器小齿轮,检查并确认其自由转动。尝试逆时针转动离合器小齿轮,检查并确认其锁止,如图3.23所示。如有必要,则更换起动机中间轴承离合器分总成。
