汽车电源系统电路分析

2023-08-19 理论教育版权反馈

【摘要】：以BYD F3为例,分析电源系统电路,如图2.24所示。图2.24电源系统电路放电警告灯及发电机磁场绕组线路蓄电池正极端子→2号点火保险丝→点火开关→保险丝-放电警告灯→发电机的磁场绕组B2→电子调节器功率管→搭铁→蓄电池负极。②遵守场地安全规定,注意用电安全。所谓励磁,即将电源引入磁场绕组,使之产生磁场。他励在发动机启动期间,需要蓄电池供给发电机磁场电流生磁使发电机发电,这种供给磁场电流的方式称为他励发电。

以BYD F3为例,分析电源系统电路,如图2.24所示。

pagenumber_ebook=54,pagenumber_book=48

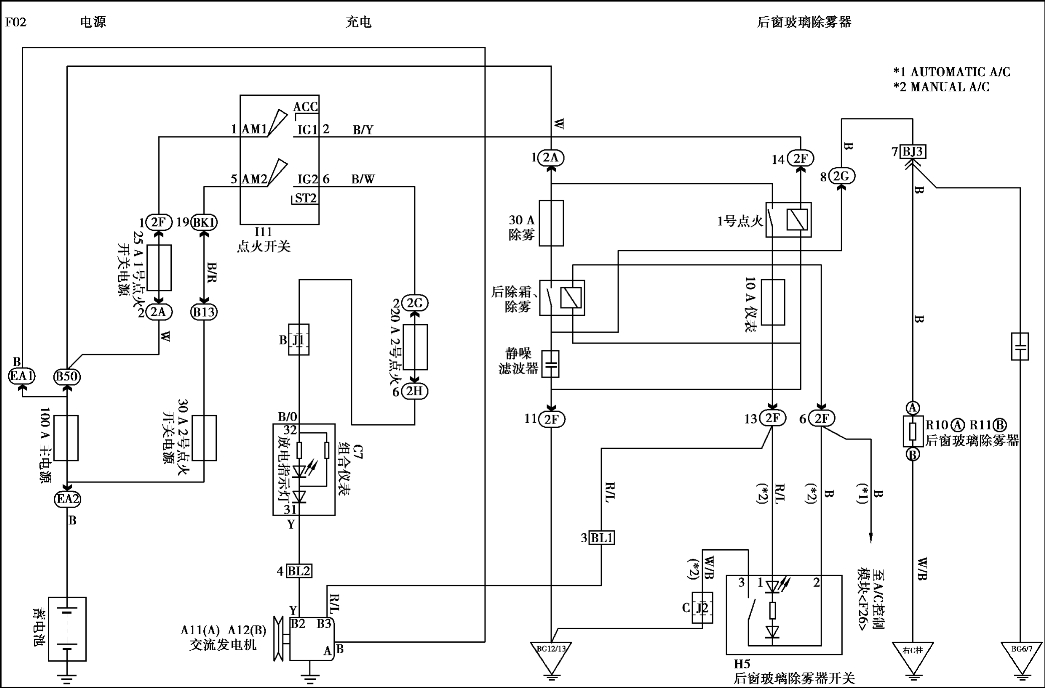

图2.24　电源系统电路

（1）放电警告灯及发电机磁场绕组线路

蓄电池正极端子→2号点火保险丝→点火开关→保险丝-放电警告灯(发光二极管)→发电机的磁场绕组B2→电子调节器功率管→搭铁→蓄电池负极。

（2）蓄电池充电线路

蓄电池正极端子→100号主电源保险丝→发电机的磁场绕组A→电子调节器功率管→搭铁→蓄电池负极。

（3）用电设备供电线路

发电机的磁场绕组B3→用电设备。

【实训指导】

（1）任务描述

汽车充电指示灯不亮。

（2）操作指引

1)组织方式

①场地设施:举升机1台。

②设备设施:BYD F3轿车。

③工量具:X431、示波器、汽车拆卸工具、数字万用表等。

④耗材:棉纱、防护套等。

2)操作要点

①穿戴干净整洁的工作服。

②遵守场地安全规定,注意用电安全。

③正确使用拆装工具、数字万用表、测量仪器等工具。

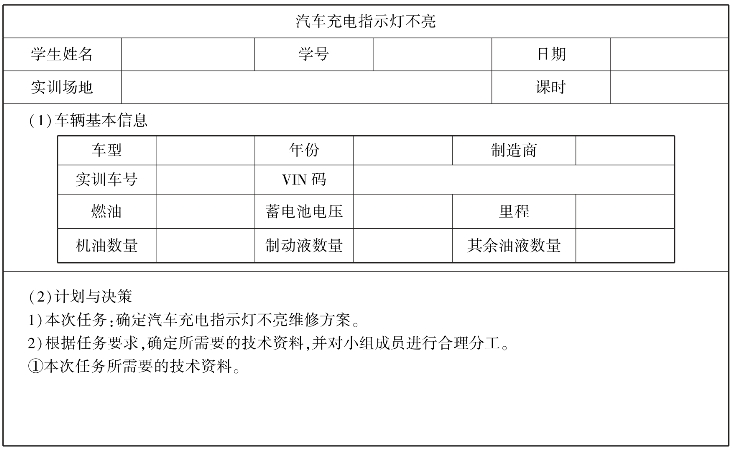

（3）任务实施及工单

pagenumber_ebook=55,pagenumber_book=49

pagenumber_ebook=56,pagenumber_book=50

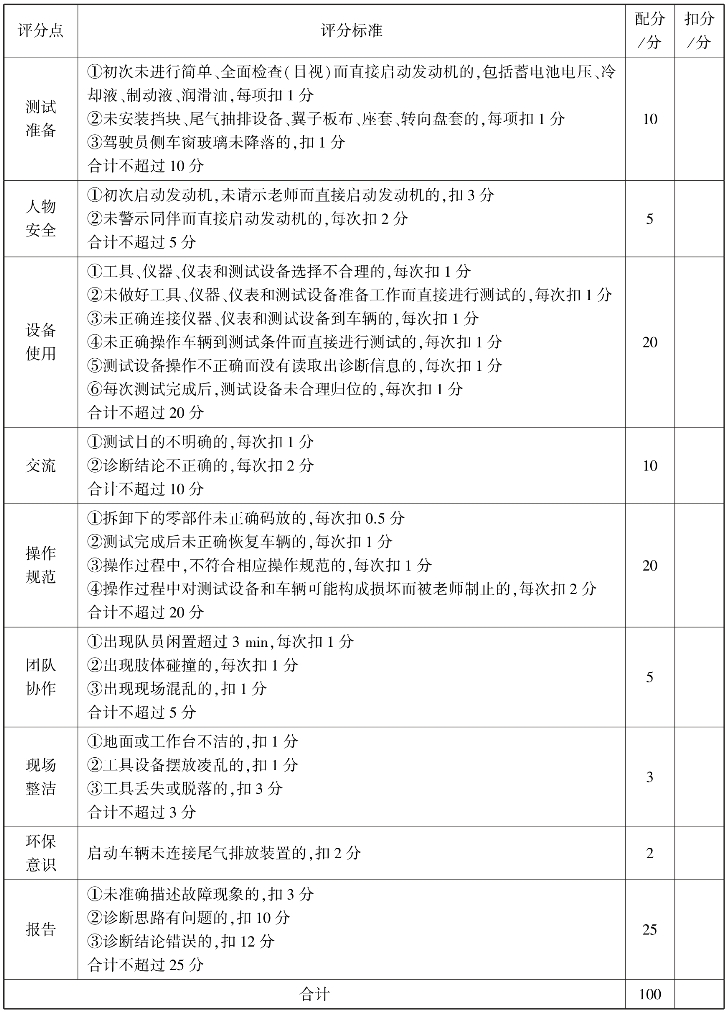

（4）任务评分

pagenumber_ebook=57,pagenumber_book=51

【知识拓展】

除了永磁式交流发电机不需要励磁以外,其他形式的交流发电机都需要励磁,因为它们的磁场都是电磁场,也就是说,必须给磁场绕组通电才会有磁场产生。所谓励磁,即将电源引入磁场绕组,使之产生磁场。交流发电机励磁有自励和他励两种方式。

（1）自励

当发电机有能力对外供电时,就可以把自身发的电供给磁场绕组生磁发电,这种供给磁场电流的方式称为自励。

（2）他励

在发动机启动期间,需要蓄电池供给发电机磁场电流生磁使发电机发电,这种供给磁场电流的方式称为他励发电。
