汽车电路图是用国家标准规定的线路符号,对汽车电器的构造组成、工作原理、工作过程及安装要求所作的图解说明,也包括图例及简单的结构示图。汽车电路图主要有原理框图、线束图、电路原理图和元件位置图等。

（1）原理框图

原理框图是指用符号或带注释的框概略地表示汽车电气系统基本组成、相互关系及主要特征的一种简图,如图1.14和图1.15所示。

pagenumber_ebook=18,pagenumber_book=12

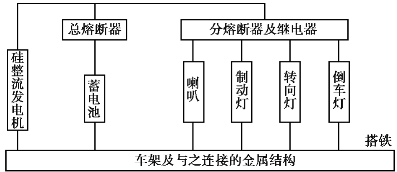

图1.14　原理框图

pagenumber_ebook=18,pagenumber_book=12

图1.15　汽车信号系统原理框图

原理框图的特点主要有:

①它所描述的对象是系统或分系统。

②它所描述的内容是系统或分系统的基本组成和主要特征,而不是全部组成和特征。

③它对内容的描述是概略的,而不是详细的。

④表示系统或分系统基本组成的是图形符号和带注释的框。

（2）线束图

线束图是根据电器设备在汽车上的实际安装部位绘制的全车电路图。在图上,部件与部件之间的导线以线束形式出现。线束图可以确定电线束与各用电器的连接部位、接线柱的标记、线头、连接器的形状及位置。BYD F3汽车部分线束的布置方式,如图1.16所示。

pagenumber_ebook=19,pagenumber_book=13

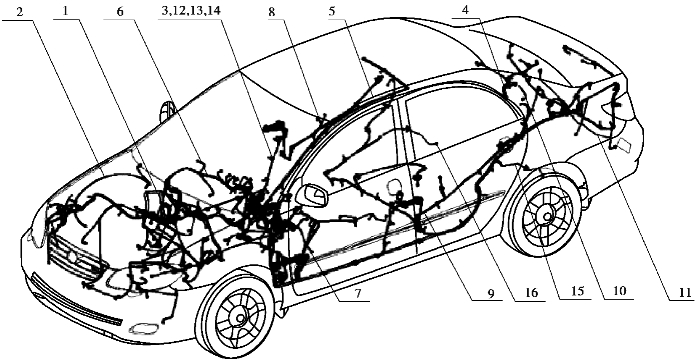

图1.16　BYD F3汽车部分线束图

1—发动机线束;2—翼子板线束;3—仪表板线束;4—地板线束;5—顶棚线束;6—右前门线束;7—左前门线束;8—右后门线束;9—左后门线束;10—后风窗玻璃加热线束搭铁线;11—后保险杠线束;12—光照强度传感器线束;13—日光照射传感器线束;14—空调线束;15—左后轮轮速传感器线束;16—右后轮轮速传感器线束

（3）电路原理图

电路原理图可分为整车电路原理图和局部电路原理图。

整车电路原理图能够使读图者对全车电路有整体的认识,它既是一幅完整的全车电路图,又是一幅互相联系的局部电路图,重点、难点突出,繁简适当。在此图上建立起电位高、低的概念:其负极接地(俗称搭铁),电位最低,可用图中最下方的一条直线表示;正极电位最高,可用图中最上方的一条直线表示。电流的方向基本都是由上而下,路径为电源正极→开关→用电设备→搭铁→电源负极;减少了电线的曲折与交叉,布局合理,图面简洁、清晰。图形符号的绘制考虑到元器件的外形与功能,便于读者联想、分析,易读、易绘;各局部电路(或称子系统)之间互联关系明确。发电机与蓄电池之间、各个子系统之间的连接点基本保持原位,熔断器、开关及仪表等部件的接法基本与实物吻合。

为了弄清汽车电器的内部结构、各个部件之间的相互连接关系,弄懂某个局部电路的工作原理,常从整车电路图中抽出某个需要研究的局部电路,可参照其他资料(必要时根据实物测绘、检查和试验、记录),将重点部位进行放大、绘制并加以说明。这种电路图中用电设备少、幅面小,更加简单明了,易读易绘;其缺点是只能了解电路的局部。图1.17为BYD F3的启动和点火电路图。

pagenumber_ebook=20,pagenumber_book=14

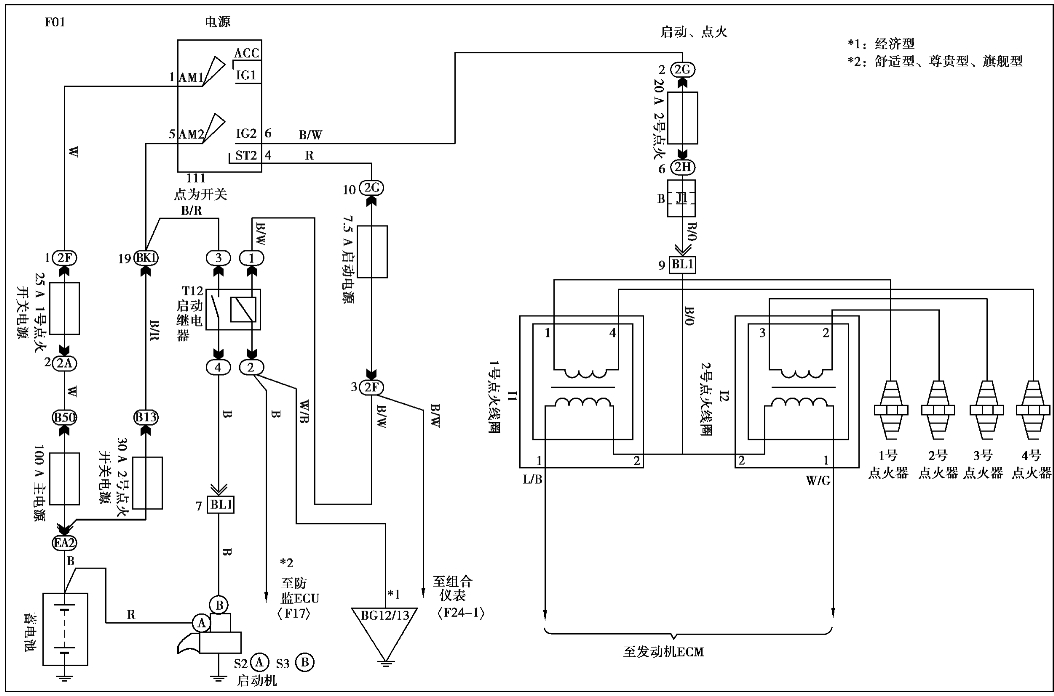

图1.17　BYD F3的启动和点火电路图

（4）元件位置图

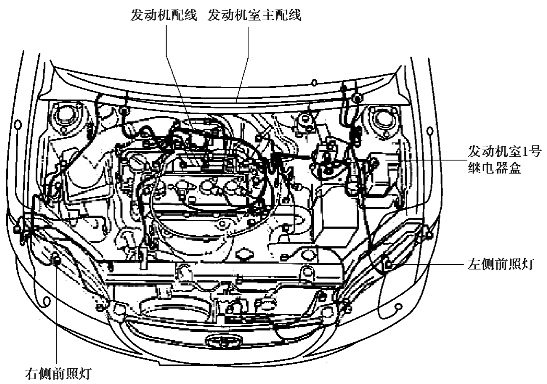

元件位置图主要是表明一些车辆的电器元件位置,如图1.18所示。

pagenumber_ebook=21,pagenumber_book=15

图1.18　桑塔纳2000型轿车元件位置图
