汽车行驶系统总体结构认识
【摘要】：车身承受了各种载荷，称为承载式车身。车桥是用来安装和支撑车轮的部件，并通过悬架与车架连接。图6.1汽车行驶系统的组成图6.2承载式车身结构图任务实施实施要求任务目标与要求①小组成员分工协作，利用汽车维修手册及实训资料，依据任务工作单制订工作计划，并通过小组自评或互评检查工作计划。②认识汽车行驶系统的整体结构，识别各机构及系统的组成，确定主要部件安装位置。
能力标准
学完本任务，你应获得以下能力：
①能正确识别汽车行驶系统结构。
②能对汽车行驶系统车桥、悬挂和车轮等部件实施拆装。
任务描述
请以下列任务为指导，完成相关知识的学习和实施练习：
①查找和记录行驶系统结构，并分析解释其主要技术参数。
②对汽车行驶系统进行总体认识，识别车桥、悬挂和车轮等系统具体位置。
③实施汽车行驶系统车桥、悬挂和车轮等部件拆装练习。
相关知识
行驶系统
（1）行驶系统的主要功用
①接受由发动机经传动系统传来的转矩，并通过驱动轮与地面之间的附着作用，产生驱动力，以保证整车正常行驶。
②支承汽车的总质量。
③传递并支承路面作用于车轮上的各种反力及其所形成的力矩。
④尽可能地缓和不平路面对车身造成的冲击和振动，保证汽车平顺行驶。
（2）行驶系统的组成
汽车行驶系统由车架、车桥、悬架及车轮组成，如图6.1所示。
①车架。车架是整个汽车的安装基础，保证各总成、部件正确的相对位置，并承受各种动、静载荷，有的客车和轿车为了减小质量，取消了车架。车身承受了各种载荷，称为承载式车身（见图6.2）。
②车桥。车桥是用来安装和支撑车轮的部件，并通过悬架与车架（或承载式车身）连接。车桥的作用是传递车架与车轮之间各方向的作用力及其所产生的弯矩和转矩。
③悬架。悬架是弹性地连接车架或车身与车桥的装置。其作用是：缓和行驶中车辆受到的冲击、振动，传递各项力及其所形成的力矩，引导车轮按一定轨迹相对于车身运动。根据导向装置的不同，悬架分为独立悬架和非独立悬架。
④车轮。车轮安装于车桥两端，承受各种汽车质量和汽车行驶时的各种驱动力和阻力的旋转部件。

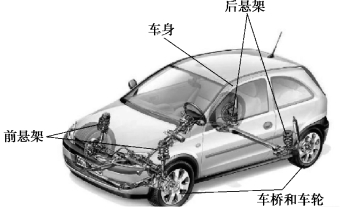

图6.1 汽车行驶系统的组成

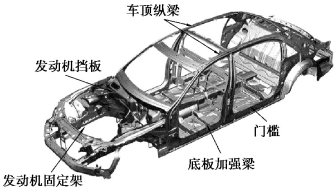

图6.2 承载式车身结构图
任务实施
实施要求
☞任务目标与要求
①小组成员分工协作，利用汽车维修手册及实训资料，依据任务工作单制订工作计划，并通过小组自评或互评检查工作计划。
②认识汽车行驶系统的整体结构，识别各机构及系统的组成，确定主要部件安装位置。
③完成汽车行驶系统外围附件的拆装。
☞注意事项
在任务实施过程中，严格遵守相关实验实训制度和规范的要求，注意职场健康与安全需求，做好废料的处理，并保持工作场所的整洁。
实施步骤
☞准备工作
①小组接受工作任务，准备实训车辆、拆装工具、维修手册等配套器材，清理场地，做好实施准备工作。
②组长带领组内成员阅读任务工作单，查阅相关手册或指导书，合理分工，制订任务计划，并检查计划有效性。
☞实施步骤
①依照任务工作单的引导，观察认识所用汽车行驶系统的主要机构及系统组成，查找各主要部件的安装位置，并填写任务工作单。
②合理选择工具，并正确使用各类工具完成汽车行驶系统外围附件的拆装。拆装过程中，请参考维修手册，严格按照相关技术标准和要求完成拆装任务。
拆装步骤如下：
②举升车辆，拆下车轮。
③实车认识行驶系统各部件及相互位置关系。
④装配车轮。
注意：车轮要按规定力矩装配到位。
☞评估总结
①回答指导教师提问，并接受指导教师相关考核。
②对本次任务完成过程及效果进行自我评价和小组互评，填写任务工作单。
③清洁工作场所，清点归还相关工具设备，完成本次任务。

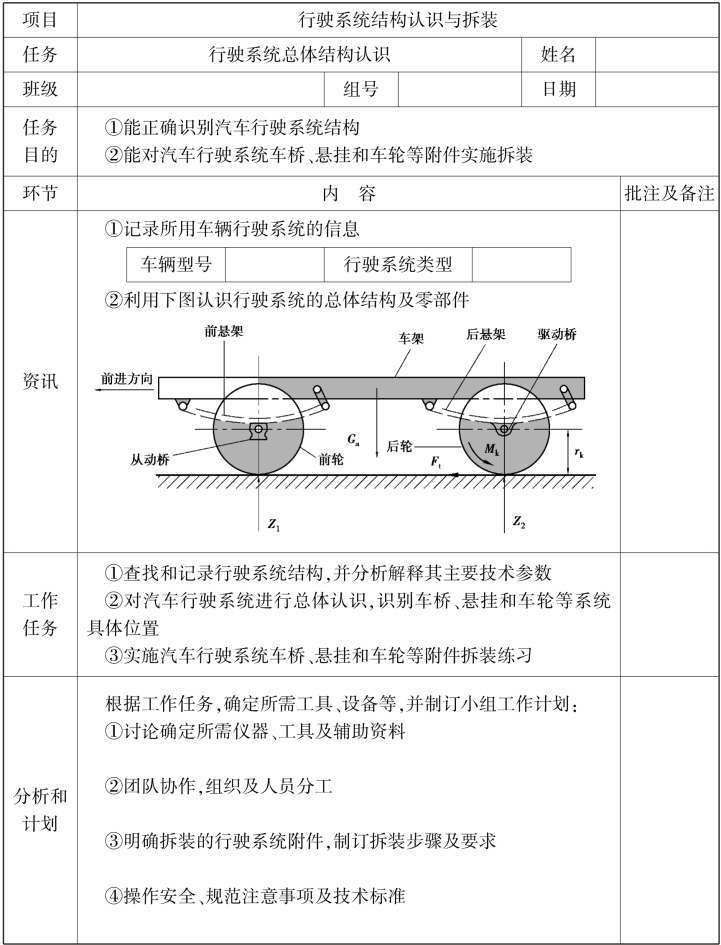

任务工作单
