能力标准
学完本任务，你应获得以下能力：
①能熟练认知汽车的基本组成部分和主要零部件。
②能熟练识别汽车各组成部件间的相互位置关系。
任务描述
请以下列任务为指导，完成相关知识的学习和实施练习：
①对汽车进行总体认识，识别4个基本组成部分的主要部件。
②查找和记录各个系统的主要零部件具体位置和它们之间的相互位置关系。
相关知识
汽车的总体结构
汽车一般由发动机、底盘、车身和电气设备4个基本部分组成（见图2.5）。

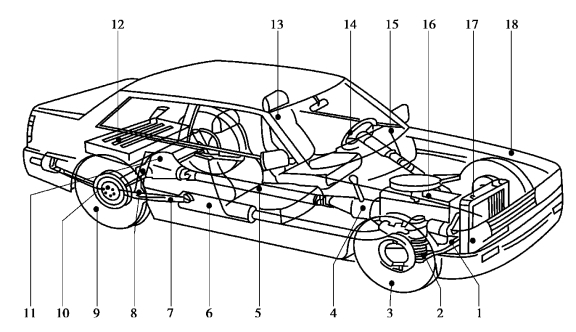

图2.5 汽车的总体组成
1—前桥；2—前悬架；3—前车轮；4—变速器；5—传动轴；6—消声器；7—后悬架钢板弹簧；8—减振器；9—后轮；10—制动器；11—后桥；12—油箱；13—座椅；14—方向盘；15—转向器；16—发动机；17—散热器；18—车身
（1）发动机
发动机是汽车的动力装置，发动机又称为汽车的心脏，是一种能够将其他形式的能量转化为另一种能量的装置，通常是将化学能转化为机械能，作用是使燃料燃烧产生动力，然后通过底盘的传动系统驱动车轮使汽车行驶。汽油发动机由两大机构与五大系统等组成。
1）曲柄连杆机构
曲柄连杆机构是发动机实现工作循环、完成能量转换的主要运动零件。在做功行程中，活塞承受燃气压力在汽缸内作直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力。而在进气、压缩和排气行程中，飞轮释放能量又将曲轴的旋转运动转化成活塞的直线运动。曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组等组成。
2）配气机构
配气机构的功用是根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入汽缸，并使废气从汽缸内排出，实现换气过程。配气机构由气门组、气门传动组和气门驱动组组成。配气机构大多采用顶置气门式配气机构。
3）冷却系统
冷却系统由水泵、散热器、风扇、水套及节温器等组成。
4）润滑系统
5）点火系统
6）启动系统
启动系统由蓄电池、启动控制、传动机构及启动机（马达）等组成。
7）燃料供给系统
燃料供给系统由空气供给系统、燃油供给系统和电子控制系统等组成。
（2）底盘
底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。底盘由传动系统、行驶系统、转向系统及制动系统4部分组成。
1）传动系统
汽车发动机所发出的动力靠传动系统传递到驱动车轮，使汽车前进或后退。它由离合器、变速器、传动轴、中间轴承、万向节、主减速器、差速器及半轴等组成。
2）行驶系统
行驶系统接受传动系统的动力，通过驱动轮与路面的作用产生牵引力并承受汽车的总质量和地面的反力，使汽车正常行驶。它由汽车的车架、车桥、车轮、悬架等组成。
3）转向系统
转向系统是在驾驶员的操纵下改变或保持汽车行驶的方向。它由转向操纵机构、转向传动机构、转向盘及转向轴等组成。
4）制动系统
制动系统保证汽车行驶中能按驾驶的要求减速或停车（驻车）。它由制动踏板、制动总泵、助力器、分泵、制动鼓及制动片等组成。
（3）车身
车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。
（4）电气设备
电气设备给汽车所有用电设备供电，并给蓄电池充电。它由电源系统、启动系统、点火系统、照明信号系统、仪表信息系统、辅助设备系统、安全舒适系统、发动机电控系统及车身电控系统等组成。
汽车主要技术参数
汽车的主要特征和技术特性随所装用的发动机类型和特性的不同，通常有以下的结构参数和性能参数：
①整车装备质量（kg）。汽车完全装备好的质量，包括润滑油、燃料、随车工具及备胎等所有装置的质量。
②最大总质量（kg）。汽车满载时的总质量。
③最大装载质量（kg）。汽车在道路上行驶时的最大装载质量。
④最大轴载质量（kg）。汽车单轴所承载的最大总质量。它与道路通过性有关。
⑤车长（mm）。汽车长度方向两极端点间的距离。
⑥车宽（mm）。汽车宽度方向两极端点间的距离。
⑦车高（mm）。汽车最高点至地面间的距离。
⑧轴距（mm）。汽车前轴中心线至后轴中心线的距离。
⑨轮距（mm）。同一车轿左右轮胎胎面中心线间的距离。
⑩前悬（mm）。汽车最前端至前轴中心线的距离。
[11]后悬（mm）。汽车最后端至后轴中心线的距离。
[12]最小离地间隙（mm）。汽车满载时，最低点至地面的距离。
[13]接近角（°）。汽车前端突出点向前轮引的切线与地面的夹角。
[14]离去角（°）。汽车后端突出点向后轮引的切线与地面的夹角。
[15]转弯半径（mm）。汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。转向盘转到极限位置时的转弯半径为最小转弯半径。
[16]最高车速（km／h）。汽车在平直道路上行驶时能达到的最大速度。
[17]最大爬坡度（%）。汽车满载时的最大爬坡能力。
[18]平均燃料消耗量（L／100 km）。汽车在道路上行驶时每百公里平均燃料消耗量。
[19]车轮数和驱动轮数（n×m）。车轮数以轮毂数为计量依据，n代表汽车的车轮总数，m代表驱动轮数。
任务实施
实施要求
☞任务目标与要求
①小组成员分工协作，利用汽车维修手册及实训车辆，依据任务工作单制订工作计划，并通过小组自评或互评检查工作计划。
②查找和记录汽车代码，正确解释其代号含义。
③对汽车总体构造进行认识，并能识别各机构及系统的结构以及它们之间的相互位置关系，确定主要部件的位置。
☞注意事项
在任务实施过程中，严格遵守相关实验实训制度和规范的要求，注意职场健康与安全需求，做好废料的处理，并保持工作场所的整洁。
实施步骤
☞准备工作
①小组接受工作任务，准备东风EQ1090载货汽车、上海桑塔纳轿车各一辆，举升机两台。清理场地，做好实施准备工作。
②组长带领组内成员阅读任务工作单，查阅相关手册或指导书，合理分工，制订任务计划，并检查计划有效性。
☞实施步骤
①依照任务工作单的引导，查找和记录所用车辆的代码，分析代码主要参数含义，并填写任务工作单。
②依照任务工作单的引导，观察认识所用车辆主要机构及系统组成，查找各主要部件的安装位置，并填写任务工作单。
☞评估总结
①回答指导教师提问，并接受指导教师相关考核。
②对本次任务完成过程及效果进行自我评价和小组互评，填写任务工作单。
③清洁工作场所，清点归还相关工具设备，完成本次任务。

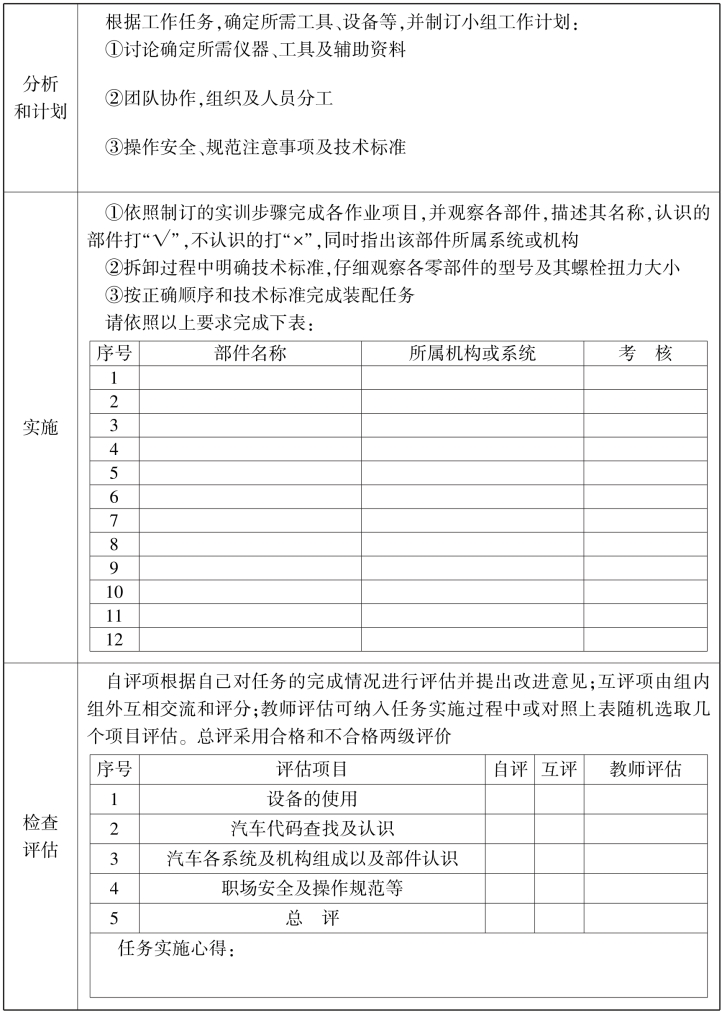

任务工作单
知识拓展
现代汽车的分类
（1）汽车的综合分级分类
按照德国标准，将轿车分成A、B、C、D级，主要依据轴距、排量、质量等参数，字母顺序越靠后，该级别车的轴距越长、排量和质量越大，轿车的豪华程度也随之提高。
A0级轿车的轴距为2.2～2.3 m，排量为1～1.3 L，比较典型的是两厢夏利轿车；一般A级车其轴距范围为2.3～2.45 m，排量为1.3～1.6 L，一汽大众的捷达、上海大众的POLO都算得上是A级车中的明星。
B级中档轿车轴距为2.45～2.6 m，排量为1.6～2.4 L。近年来，B级车市场逐渐成为国内汽车企业拼杀的主战场，奥迪A4、帕萨特、中华、东方之子等众多车型均属于B级车阵营。
C级高档轿车的轴距为2.6～2.8 m，发动机排量为2.3～3.0 L，国内名气最大的C级车非奥迪A6莫属。
D级豪华轿车大多外形气派，车内空间极为宽敞，发动机动力也非常强劲，其轴距一般均大于2.8 m，排量基本都在3.0 L以上，目前的D级车有诸如奔驰S系列、宝马7系、奥迪A8、劳斯莱斯、宾利等多个品牌的车型。
（2）按汽车设计理念分类
1）SUV
SUV的全称是Sport Utility Vehicle，即运动型多用途车。20世纪80年代起源于美国，是为迎合年轻白领阶层的爱好而在皮卡底盘上发展起来的一种厢体车。
入选的福布斯杂志2007年度十佳SUV有凯迪拉克Escalade、陆虎Range Rover、荷兰的世爵D12、本田阿库拉MDX、别克Enclave等。
2）SRV
SRV的英文全称是Small Recreation Vehicle，意即小型休闲车，一般指两厢轿车，如吉利豪情SRV和上海通用赛欧SRV。
3）CRV
CRV是本田的一款车，国产的版本称为东风本田CR-V，取英文City Recreation Vehicle之意，即城市休闲车。
4）CUV
CUV是英文Car-Based Utility Vehicle的缩写，是以轿车底盘为设计平台，融轿车、MPV和SUV特性为一体的多用途车，也被称为Crossover。三菱欧蓝德和长城哈弗都是典型的CUV。
5）RV
RV的全称是Recreation Vehicle，即休闲车，是一种适用于娱乐、休闲和旅行的汽车，首先提出RV汽车概念的国家是日本。RV的覆盖范围比较广泛，没有严格的范畴。广义上讲，除了轿车和跑车外的轻型乘用车，如MPV、SUV、CUV等都归属于RV。
6）HRV
HRV源于上海通用别克凯越HRV轿车，取Healthy（健康）、Recreational（休闲）、Vigorous（活力）之意，是一个全新的汽车设计概念。
7）RAV
RAV源于丰田的一款小型运动型车RAV4。丰田公司的解释是Recreational（休闲）、Activity（运动）、Vehicle（车），缩写就成了RAV，又因为是四轮驱动，故又加了个4。
8）MPV
MPV的全称是Multi-Purpose Vehicle，即多用途汽车。它集轿车、旅行车和厢式货车的功能于一身，车内的每个座椅都可调整，并有多种组合的方式。像长城2.0L嘉誉、金杯阁瑞斯、上海通用GL8、普力马、奥德赛等都属于MPV。
近年来，MPV趋于小型化，并出现了所谓的S-MPV，S是小的意思，即Small，车身紧凑，一般为5～7座，昌河北斗星是S-MPV的典型代表。
9）NCV
NCV的全称是New Concept Vehicle，即新概念轿车。它是以轿车底盘为平台，兼顾了轿车的舒适性和SUV的越野性的车辆，如三菱欧蓝德、长城哈弗、瑞虎NCV。
